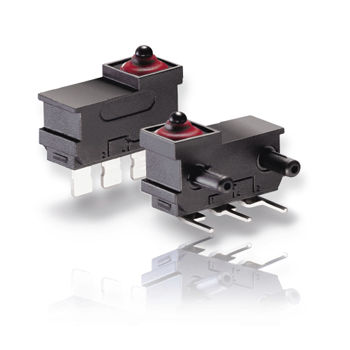

超小型スイッチ DX series

単極IP67溶封

サブミニチュアDJ IP6K7密閉サブミニチュアスイッチ 電流を12VDCで5mAから2 Aまで切り替えます最大40°の角度での作動に最適 AuAgクロスポイント接点による高い接触安定性 コネクタピンと締結ナットによる容易な取り付け 動作温度アップ85°C 機械寿命最小 500,000 アクチュエーション 技術仕様カチオン シリーズ DJ ❶ コンタクトコンフィゲレーション S.P.D.T. 接触ギャップ < 3 mm スイッチング電圧 (最大) 12 V DC 最大 60 V 要求に応じて 電流切替 0.005 から 2 A DC 動作電圧最大 120 cN 合計約 20.0mm 機械的寿命最小50万操作 電気寿命 （最大負荷） 最小100,000操作 周囲温度-40〜+ 85℃の 材料 ベースPBT/PES カバーPBT + ASA アクチュエータPOM シーリングガスケットVMQ 端子 CuZn銀メッキ 接点 AuAg（クロスポイント） 度保護 スイッチ内部 IP67 回路 ❸ モデルコード S.P.D.T. G 端子タイプ ❹ モデルコードはんだ端子、ストレート、2.5 x 0.5 mm、位置ピンなし AN は んだ端子、ストレート、2.5 x 0.5 mm、RH 側位置ピン AR は んだ端子、ストレート、2.5 x 0.5 mm、LH 側 ロケーションピン AL PCB端子、ストレート、0.7 x 0.5 mm、ロケーションピンなし BN PCB端子、ストレート、0.7 x 0.5 mm、ミットRH側位置ピンBR PCB端子、ストレート、0.7 x 0.5 mm、ミットLH側ロックピンBL サブミニチュアDK密封されたサブミニチュアスイッチIP6K5（要求に応じてIP6K7）電流を12VDCで5mAから2 Aまで切り替える垂直または補助アクチュエータで可能 AuAgクロスポイント接点による高い接触安定性 最大105℃までの動作温度 機械的寿命最小50万動作
