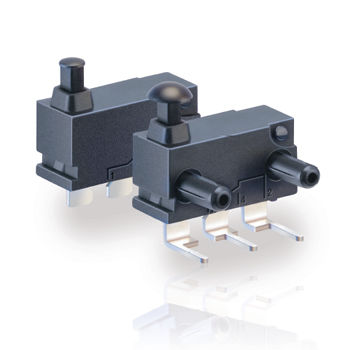

超小型スイッチ DR Series

マッシュルームSPDTIP40

サブミニチュアDR マッシュルームまたはパンヘッドアクチュエータで利用可能 電流5m A～2AのDCスイッチング電圧最大12VDC（要求に応じて60V）AuAgクロスポイントコンタクトによる高い接触安定性 最大15 x 106アクチュエ ータの機械的寿命要求に応じて補助アクチュエータ 度 保護の IP40 技術仕様カチオン シリーズ DR ❶ 接触コンフィゲレーション S.P.D.T. 接触ギャップ < 3 mm スイッチング電圧 (最大) 12 V DC、要求に応じて 60 V 電流切換電流 0.005 から 2 A DC 動作電圧最大 75 cN 補助アクチュエータなし トータルトラベル約 2.0 mm 機械的寿命最小1 x 106操作 電気寿命 (最大負荷) 最小100,000操作 周囲温度 — 40～+ 85°C/105°C 材料 ベースPBT/PES カバー PBT アクチュエータ PES/POM 補助アクチュエータステンレス製 端子 CuZn 銀メッキ 接点 AuAg (クロスポイント)保護度 スイッチ内部 IP40 電気定格 ❷ モデルコード 0.005 — 2 A DC, 12 V 1 アクチュエータタイプ ❸ モデルコード マッシュルーム P パンヘッド R
