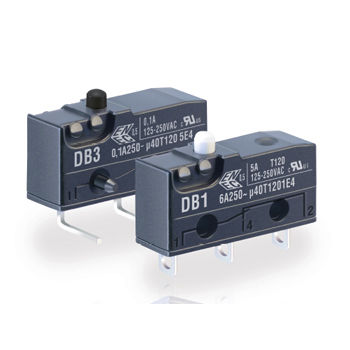

スプリングスイッチ DB Series

単極IP50AC

Subminiature DB •高い繰り返し精度の精密サブミニチュアスイッチ •スイッチング電流0.1A～10A AC (モデルにより異なります) •幅広い補助アクチュエータが利用可能 •アクチュエータは改造可能 •特定の接触材料による高い接触安定性 •周囲温度-40最大+120 °Cまで •15 x 106作動までの機械的寿命 •EN 61058およびUL 1054に従って承認済み •保護度 IP50 技術仕様カチオン シリーズ DB ❶ コンタクトコンフィゲレーション S.P.S.T.-N.O., S.P.S.T.-N.C. コンタクトギャップ< 3 mm (μ) スイッチング電圧 250 V AC モデルに応じて、電流0.1〜10A ACの切り替え（19ページの表を参照） 動作電圧 70〜280 cN（補助アクチュエータなし）、 モデルによって異なります。 合計移動1.6 mm 機械的寿命ページの表を参照してください。18 電気的寿命ページの表を参照してください。18 周囲温度-40〜+85℃C/120℃ プルーフ追跡指数 PTI 175 (要求に応じて PTI 250) 材料 ベースPET (UL 94V-0) カバーPBT (UL 94V-0)、PET (UL 94V-0) アクチュエータPBT (UL 94V-0) T120 POM (UL 94 HB) T85 コンタクト AgSnO2、AuAgPt (クロスポイントシルト (クロスポイント シルト) 端子) 端子バーメッキ 補助アクチュエータステンレス鋼またはプラスチック モデルにより承認 スイッチ内部 IP50 回路 ❸ 動作温度+85℃コード S.P.S.T.-N.O.S.T.-N.O. S.P.S.T.-N.C.F S.D.T. G 動作温度+120℃コード S.T.-N.O. A.S.T.-N. C.B S.D.T.
