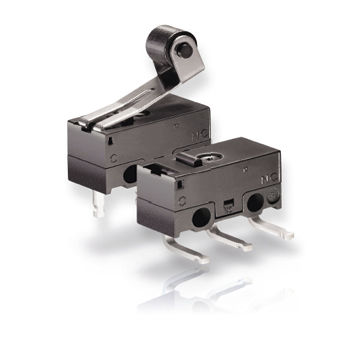

レバースイッチ DG series

スプリングSPDTIP40

サブミニチュアDG •非常に小型 — わずか12.8 x 5.8 x 6.5 mm •小さなスイッチング電流および電圧から最大3 A 125 VACまでの低電圧アプリケーションまでの容量範囲 •補助アクチュエータの有無にかかわらず利用可能 •動作温度-25～+85 °C •最大機械的寿命1 x 106 操作 (モデル依存) •保護の度合 い IP40 技術仕様 シリーズ DG ❶ 接触コンフィングレーション S.P.D.T. 接触ギャップ 1 x 106 操作 電気寿命 (最大負荷) 35 周囲温度 — 25°C ～ + 85°C 材料 ベースPPS (UL)94V-0) カバー PBT (UL 94V-0) アクチュエータ PBT (UL 94V-0) 補助アクチュエータステンレススチール 端子 CuZn ストライプ銀メッキ コンタクト DG 1 DG 2 AgNi AgNi, ガル。 Au 承認 保護度 スイッチ内部 IP40 回路 ❸ モデルコード S.P.D.T. 3 端子タイプ ❺ モデルコードはんだ端子、ストレートB1 PCB端子、RH側B2 PCB端子、LH側B3
