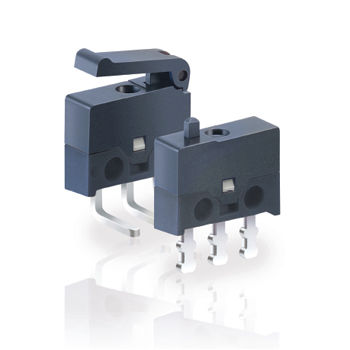

超ミニチュアスイッチ DH Series

スプリングSPDTIP40

超小型DH •寸法はわずか8.2mm x 2.7mm x 6.2mm •低スイッチング電流と電圧用に設計されています •補助アクチュエータの有無にかかわらず利用可能 •はんだまたはPCB端子 •保護度 IP40 技術仕様 シリーズ DH ❶ コンタクトコンフィゲレーション S.P.D.T.接触ギャップ 50,000 オペレーション 電気寿命 (最大負荷) > 30,000 オペレーション 周囲温度 — 25°C～+ 70°C 材料 ハウジング PPS (UL 94V-0) カバーPBT (UL 94V-0) 補助アクチュエータPBT (UL 94V-0) 端子 CuZn ストライプ銀メッキ 接点 AgNi、ガル。 Au 保護度 スイッチ内部 IP40 回路 ❸ モデルコード S.P.D.T. C 端子タイプ ❹ モデルコードはんだ端子、ストレート、1.3 x 3.1 mm B1 PCB 端子、ストレート、0.64 x 3.1 mm C4 PCB 端子、RH 側、0.64 x 3.1 mm C5 PCB 端子、LH 側、0.64 x 3.1 mm C6
