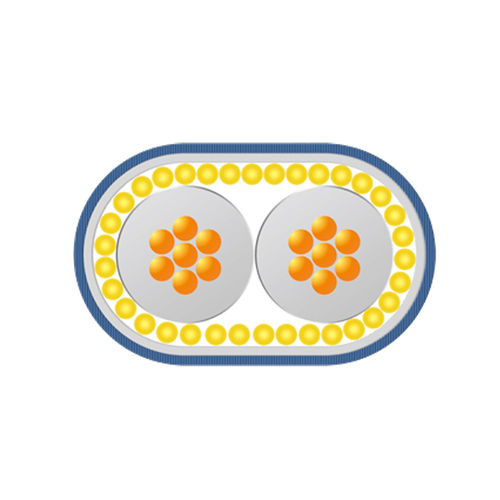

データ電気ケーブル 1354

多重より線フラットテープ

耐屈曲性、耐ねじれ性、耐電磁干渉性に優れ、伝送性能が優れている。応用範囲が広く、適応性が強く、耐熱性、難燃性、耐候性が良好で、-55℃～250℃の環境温度で安定に使用できる。 本製品は電子フラットライン、印刷ソフトボードを代替することができ、広く新世代のノートパソコン、LCDディスプレイ、携帯ゲーム機、精密医療機器などのマイクロ電子機器の内部データ伝送に使用されています。同時に、航空宇宙、知能ロボット、軍事などの特殊分野にも使用でき、環境適応性と信頼性が高い。 インピーダンス 90Ω、100Ω 基準 UL758 導体は撚り錫メッキ銅または銀錫メッキ銅合金 絶縁にPFAを使用 シールドは銀メッキ銅または錫メッキ銅合金を巻いたもの 銅箔とカラーレイヤーのペットテープシース 素材はROHS規格に準拠
