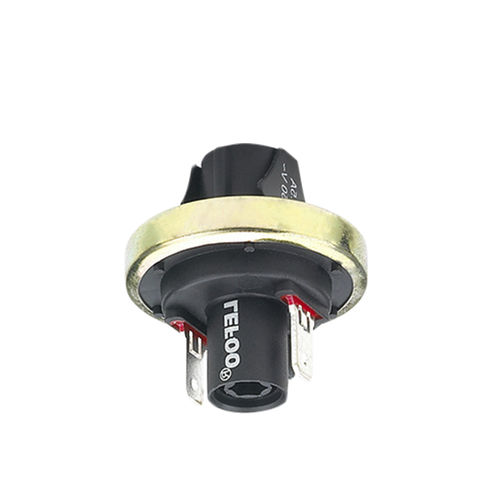

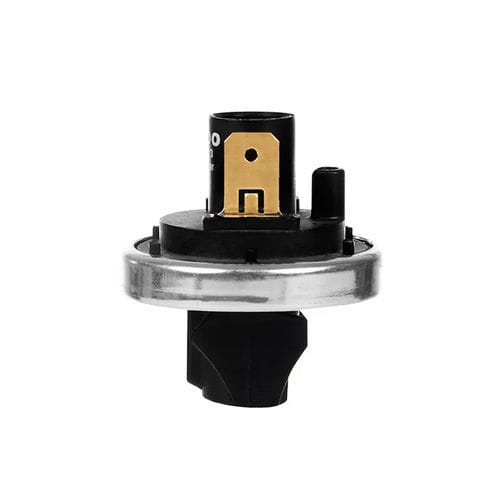

ダイヤフラム式圧力スイッチ LFS-03

差動ガス用産業用

LFS-03は、正または負の圧力を検出するために適用することができます。 ヒステリシスがほとんどないゲージまたは差圧スイッチとして使用できます。 2つのスイッチポイントが必要な場合は、較正の異なる2つの圧力スイッチを使用する必要があります。 タブ端子をスイッチ本体に固定する方法は、絶対エアシーリングを可能にしない。 したがって、静的真空を維持する必要があるアプリケーションには、このスイッチはお勧めしません。 ただし、圧力入口側に真空を接続できる追加の圧力ばねを備えた特別なモデルも、ご要望に応じて入手可能です。 モデル LFS-03 電気機能 1 極 NO 1 極 NC スイッチ定格 1 極 NO： 2.5（0.5）A 250V 〜 1E4 1A250V 〜 5E4（最大 800mバール）20mA 250V 〜 5E4（最大 800mバール）1 極 NC：2.5（ 0.5）A 250V 〜 5E4（最大 800mバール） 20mA 250V 〜 5E4 周囲温度:-10 ～ + 85 ℃ 電気接続 タブ端子 6.4 x 0.8 mm タブ端子 4.8 x 0.8 mm (1 極 NO のみ) 圧力範囲圧力: + 15 ～ + 2500 mbar 公差: + /-10% NO; + /-15% NC 真空:-600 ～-15 mbar 公差: + /-15% サンプルライン 接続 圧力と真空: インレット4.0または5.5ミリメートル (500 mbarまで) ネジ入り口 M10 x1mmor 1/4 ガス ヒステリシス 最大ほとんどないヒステリシスを切り替えます. 作業圧力 3000 mbar 中 非危険ガスのみ 固定方法 プラスチッククリップ (バージョン付き インレットのみ） 材料 下半身：PA 66 上半身：PA 66 調整ネジ：PA 66 接触運搬部品：真鍮シルバーメッキ（ご要望に応じて金メッキ） 膜：ニトリル、EPDM、（シリコン、ペルブナン）用途に応じて
