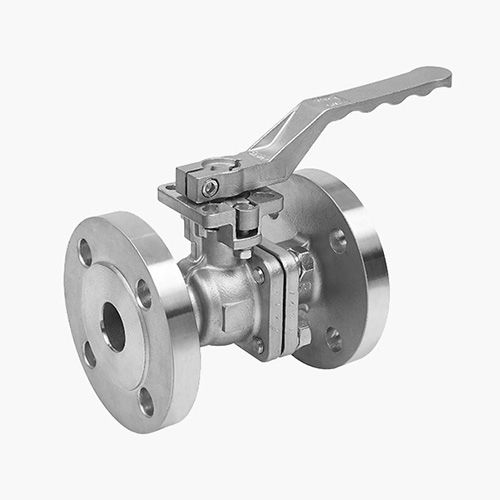

ボールバルブ

レバー空気操作電動式

圧力板式ボールバルブの構造：バルブボディ、バルブカバー、ボールコアで構成されています。ボールコアは弁軸によって接続され、軸は90度回転して開閉の機能を実現することができます。主にパイプラインスイッチ、緊急遮断に使用され、ボールコアのV字型開口部は流量調整機能を実現するために設計することもできる。 STANDARD 肉厚の規格です： ANSI B16.34, EN12516-1 フランジ端の規格です： GB/T9113; HG20592; DIN1092; ASME B16.5; JIS B2238 試験規格 GB/T 26480; DIN3230; api 598; EN 12266 技術データ デザイン ANSI B16.34,API6D,BS5351,DIN3337 本体素材 炭素鋼、ステンレス鋼、合金鋼、二相鋼etc. NACE MR-01-75/NACE MR-01-03 特別要求事項 Face To Face ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 フランジ付きRF、FF、RTJエンド ASME B16.5 クラス 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K バット溶接BWエンド ASME B16.25, ISO1127/EN12627 ソケットウェルドSWエンド ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 デザイン特集 コンストラクション 3ピースボディ、2ピースボディ、1ピースボディ ポート フルボア、レデュースドボア、2ウェイ、3ウェイ、マルチポートウェイ ボールタイプ 浮き玉、固定玉、V字型ボールバルブ、三方ボールバルブ ステム ブローアウトプルーフステム シートシーリング 一体型ボディシート、シートの溶接と重ね合わせ バルブ操作 歯車、空気圧、油圧、電気アクチュエータ。 パス、ロック装置、ステム延長、その他 ファイヤーセーフ API 607 第4版、BS5351 その他のデザイン 静電気防止設計、自動圧力開放設計、緊急グリース注入設計、ドレンバルブ、耐腐食設計、耐硫黄設計など
