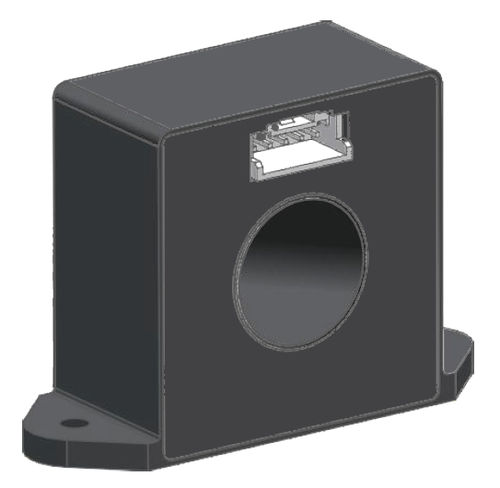

残余電流監視システム VRCM16

EV充電器用自動車産業用

特徴 EV充電池保護用Type-A+6mA残留電流モジュール。 オールインワンの高集積デジタル出力。 規格 IEC 62955-2018 RDC-PDの残留電流要件に適合。 GB/T 22794 に準拠し、DC 6mA 試験に対応。 セルフチェック回路 2.ZCTでDC残留電流を模擬的に発生させる。 VDDを使用して，代表値＝6.53mADCの模擬残留電流を発生させます。 この電流は、システムが正しく動作しているかどうかをテストするための最も制限されたトリップ条件です。 デジタル信号のフリップスレッショルド 信号の発振を防ぐために、トリップ信号の出力を反転させ、トリップ閾値と復帰閾値を設定しています。 トリップ閾値 IAT に達すると X-OUT は反転し、電流が回復閾値 IÛR まで減少すると X-OUT は再び反転してローレベル状態に戻ります。 IÛTは100%のトリップ値、IARは55%のトリップ値として設定されています。
