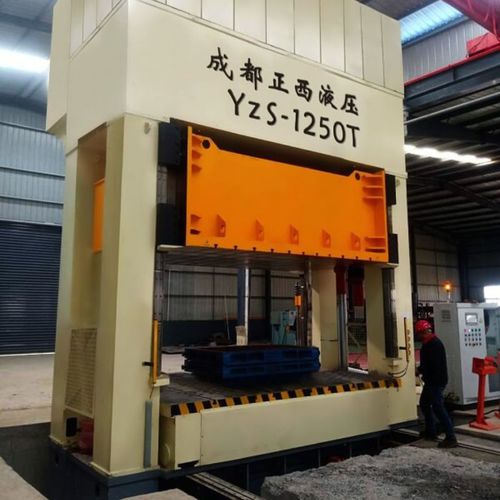

このシリーズの油圧プレスは複動板絞り油圧プレスで、特に金属板部品の絞り、フランジ、曲げ、スタンピング工程に適しています。また、一般的なプレス加工にも使用できます。スタンピング加工は、金型を使って平らなブランクをストレッチフォーミング工程でオープンな中空部品に成形する方法です。
作業条件
1)周囲温度:-5℃~45℃。
2)相対湿度: ≤85% の凝縮無し。
3)実行能力:サポート24時間連続生産
4)電源:320-520V、60/50HzのTN-S
5)空気供給:Dg15mm、0.4~0.6Mpa。
6)水供給:水圧0.2~0.3Mpa、冷却水≤30℃、冷却水<25ppmのCL。
総電力:約200HP。
主要なボディ
全体のマシンの設計は、コンピュータの最適化設計を採用し、有限要素で分析する。装置の強度と剛性は良好であり、外観も良好である。機械本体のすべての溶接部品は、高品質の製鋼所Q345B鋼板によって溶接され、溶接品質を確保するために二酸化炭素で溶接される。
アッパービーム、ロアビーム、スライダー、サイドビームは鋼板で溶接されています。溶接部に気泡や溶接割れがないことを確認する。溶接応力を除去するため、溶接後にアニール処理を行う。
スライディング・ブロックは4本の角と8角形のガイド・レールでガイドされ、コラム・ロッドは45#鍛造品で、焼きなましが施されている。ガイドレールとスライディングブロックの接触面は銅材質を採用し、耐摩耗性がよく、耐用年数が長く、調整精度が高く、スライディングブロックはジッターなくスムーズに動く。
---
