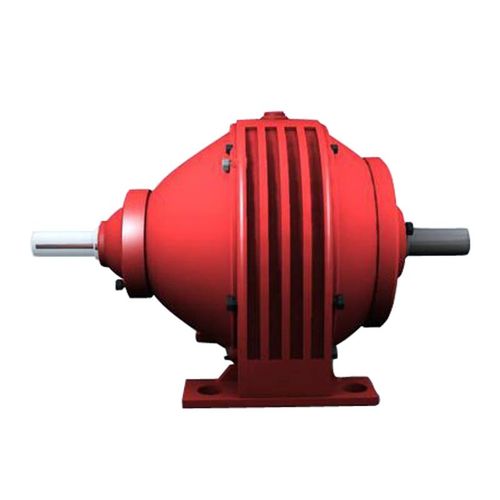

同軸歯車減速機 NGW Series

フランジ取り付け高効率軸

遊星歯車箱NGWシリーズ 歯車配置 遊星歯車 入力速度: 600~1500rpm 比率: 2.8~2000 ギヤの線形速度: ≤20m/s ステージ：1,2,3 ステージ シャフト位置 同軸、平行、直角 取付けられた。 フット、フランジ取付 コンポーネント。 1.ハウジング。鋳鉄 2.ギアセット遊星歯車セット 3.入力構成。 キー付きソリッドシャフト入力 4.出力構成。 キー付きソリッドシャフト出力 モデル紹介 オリジナルバージョン NGWシリーズ シャフトの位置。インライン 1ステージNGW11～NGW121 比率：2.8～12.5 2ステージNGW42~NGW122 比率：14~160 3段階。NGW73~NGW123 比率: 180~2000 新デザインNGWシリーズ シャフトの位置。インライン、平行軸 NAD(NAF) - 1ステージ、フットマウント（フランジマウント）、インライン NAZD(NAZF) - 1ステージ、フットマウント（フランジマウント）、平行軸 NBD(NBF) - 2ステージ、フットマウント（フランジマウント）、インライン NBZD(NBZF) - 2ステージ、フットマウント（フランジマウント）、平行軸 NCD(NCF) - 3ステージ、フットマウント（フランジマウント）、インライン NCZD(NCZF) - 3ステージ、フットマウント（フランジマウント）、平行軸 遊星歯車箱NGW-Lシリーズ シャフトの位置。同軸 入力構成。電気モーターとの統合 取り付けられています。フランジ取付 1ステージ。NGW-L11～NGW-L71 比率：4～10 2段階。NGW-L42~ NGW-L122 比率: 25~100 遊星歯車箱NGW-Sシリーズ シャフトの位置。直角 ギアセット.遊星歯車セットと一体化したスパイラルベベルギヤペア 2段階。NGW-S42~NGW-S122 比率: 11.2~80 3段階。NGW-S73～NGW-S123 比率：56～500
