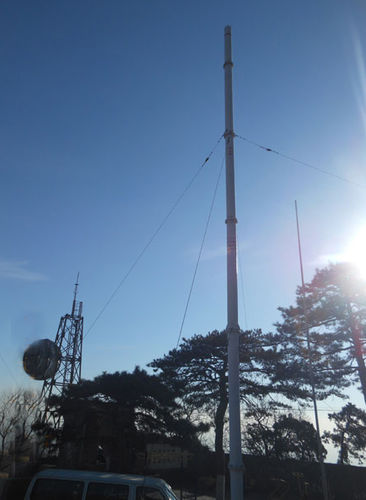

HT118-156F VHF無指向性同極アンテナは、地上USW無線機を共通アドレスで動作させる場合に使用します。特に、省スペース化、アンテナ間のアイソレーション向上、電磁波環境の改善、無線機間のクロストークの問題を解決するために設計されています。
技術データ
個別アンテナの主な特性
*受電容量:400W CW
*入力インピーダンス50 Ω
*VSWR: ≤2.0
*放射パターン:水平、無指向性
*偏波:垂直
*寸法Ф170 mm×1100 mm(D×H)
4層構造コポールアンテナの特性 同一周波数アイソレーション
*ANT1&ANT2: ≥25 dB
*ANT2&ANT3: ≥25 dB
*ANT3&ANT4: ≥25 dB
*ANT1&ANT3: ≥35 dB
*ANT1&ANT4: ≥40 dB
*ANT2&ANT4: 35 dB以上
*寸法Ф230mm×9360mm
*コネクターN-メス
*風:相対風速144k m/hで正常に動作し、216k m/hで損傷なし。
---
