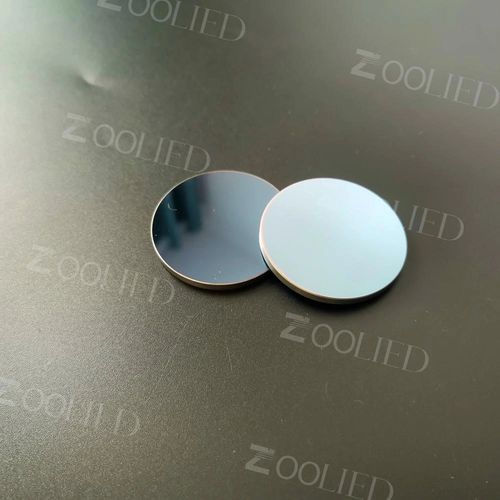

赤外線目視窓 ZLY201

大型円形正方形板

Zoolied Lwir Ge Windowsは、2 µmを超える波長のロングパスフィルターとして機能します。また、ゲルマニウムは空気、水、アルカリ、多くの酸に対して不活性です。Irゲルマニウム単結晶は、その広い透過範囲と可視光領域での不透明性から、赤外レーザー用途に適しています。ゲルマニウムの透過特性は非常に温度に敏感で、ゲルマニウム窓やレンズは70℃を超えると不透明になります。実際、吸収が非常に大きくなるため、ゲルマニウムは100℃ではほぼ不透明になり、200℃では完全に非透過になります。 Dlcコーティングまたはその他のコーティングを施したズーリード・ゲルマニウムは、3種類の反射防止コーティング・オプションで市販されています：3～5μm（中赤外用）、3～12μm（広帯域マルチスペクトル用）、8～12μm（熱画像用）。ゲルマニウムは屈折率が高いため（2～14μmで約4.0）、対象領域で十分な透過率を得るには、反射防止コーティングを施すことを推奨します。ゲルマニウムは熱暴走を起こしやすく、温度が上昇すると透過率が低下する。そのため、このゲルマニウム・ウィンドウは100℃以下で使用する必要があります。ゲルマニウムの高い密度（5.33g/cm3）は、重量に敏感なシステムの設計時に考慮する必要があります。ゲルマニウムのヌープ硬度（780）はフッ化マグネシウムの約2倍であり、堅牢な光学部品を必要とする赤外線アプリケーションに最適です。
