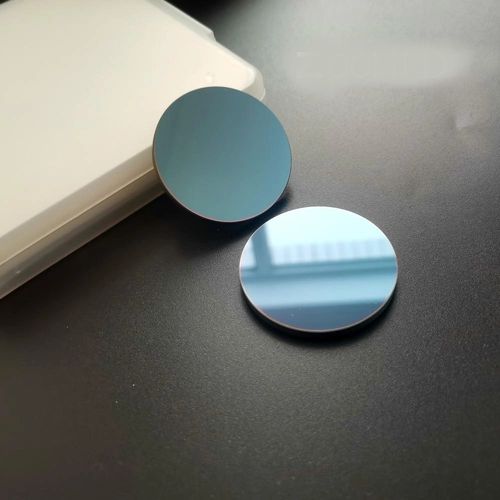

赤外線目視窓 ZLY175

反射防止円形正方形板

Lwir Ge 窓は、光を通しながら異なる物理的環境を隔離するために使用されます。窓を選ぶ際には、材質、透過率、散乱、波面歪み、平行度、特定の環境に対する耐性を考慮する必要があります。窓は通常、反射防止コーティングが施された平行窓です。 Irゲルマニウム単結晶は屈折率が高いため（2-14μmで約4.0）、これらのウィンドウには、Dlcコーティング付きゲルマニウムやBBARコーティングのような反射防止コーティングを施すことを推奨します。 ゲルマニウム(Ge)ウインドウは、3種類の反射防止コーティングオプション付きで市販されています：3～5μm（中赤外用）、3～12μm（広帯域マルチスペクトル用）、8～12μm（熱画像用）です。ゲルマニウムは屈折率が高いため（2～14μmで約4.0）、対象領域で十分な透過率を得るには、反射防止コーティングを施すことを推奨します。ゲルマニウムは熱暴走を起こしやすく、温度が上昇すると透過率が低下する。そのため、このゲルマニウム・ウィンドウは100℃以下で使用する必要があります。ゲルマニウムの高い密度（5.33g/cm3）は、重量に敏感なシステムの設計時に考慮する必要があります。ゲルマニウムのヌープ硬度（780）はフッ化マグネシウムの約2倍であり、堅牢な光学部品を必要とする赤外線アプリケーションに最適です。 ズーリード社光学窓は、シリコン窓、N-BK7(H-K9L)、Ir Znse窓、単結晶Caf2窓など、さまざまな基板で提供されている。
