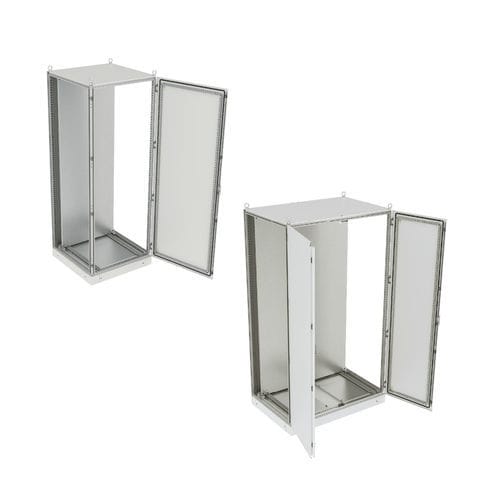

置き型電気キャビネット SZE3 Series

ポリエステル製取付け板付き屋内用

オートメーションや電力業界などの屋内用途で、様々なデバイスをマウンティングプレートや内部ラックに設置するための、汎用性の高いボルト締めエンクロージャです。キャビネットは、閉じたプロファイルをベースにしたフレーム構造を持ち、2つの平面に穴が開いています。これにより、屋内設置の可能性が広がり、キャビネットの直列接続が容易になります。SZE3キャビネットには32種類のサイズがあります。詳細については、弊社営業部までお問い合わせください。また、高さが1800mmなどの特殊なサイズも可能です。 キャビネットは、EN 62208規格に準拠しています。 筐体の保護等級IP 55、EN 60529に準拠 素材と表面仕上げ キャビネットのフレーム-亜鉛メッキ鋼板 扉、パネル、台座 - RALffix7035で粉体塗装された鋼板（粗粒構造のエポキシ・ポリエステル塗料、内部に適用される マウントプレート、スイングフレーム-亜鉛メッキ鋼板およびプロファイル マウントバー - アルジンク鋼板。 キャビネットのねじ込み式フレームワーク 高い剛性を実現するクローズドプロファイルのボルト留めデザイン。プロファイルの形状により、キャビネットフレームの完全な対称性が確保され、ドアやパネルをどちらの側の面にも取り付けることができます。各プロファイルには25mmピッチのパーフォレーションが2面に施されており、インテリアの構成を自由に変えることができます。使用されている素材は耐腐食性が高く、フレームに直接取り付けられている未塗装部品のガルバニック接続も簡単です。このようにして、追加のアース接続を避けることができるのです。穿孔部はM6セルフタッピングネジと特別なM8ケージナット用に設計されています。
