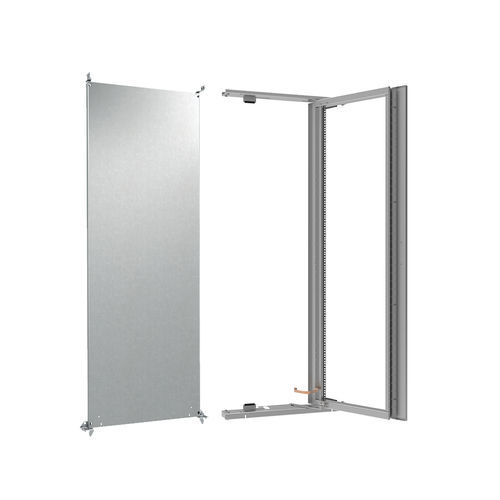

マウントプレートは、SZE3キャビネット内に様々な機器を設置するために設計されています。
亜鉛メッキ鋼板、厚さ3mm。鋼板の寸法公差はEN 10143に準じます。
取付プレートには、キャビネットの奥行きをスムーズに調整するための固定用アクセサリーが付属しています。取付板ガイドは別売です。キャビネット背面、フレーム背面支柱間にマウンティングプレートを固定するには、別売の下部ブラケット2個が必要です。
注:特注で、亜鉛メッキ鋼板またはテクトライト板を使用した蝶番式取り付けプレートを製作します。取付板はRAL7035(標準色)またはご要望に応じて他の色に粉体塗装することもできます。
ガイドは、SZE3キャビネットにマウンティングプレートを取り付けるために設計されています。キャビネット内へのプレートの挿入と位置決めを容易にします。
Al-Znコーティング鋼板
納品範囲
ガイド2個とキャビネットの底板に固定するための付属品のセット。
---
