特徴

応用
レール, ケーブル, バス バー, モジュール用
その他の特徴
縦型, モジュール式

詳細

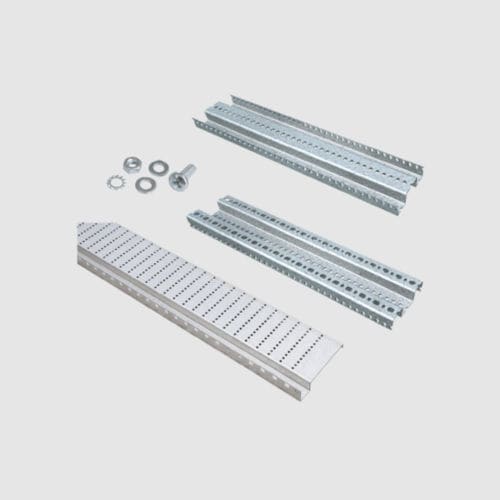

ZPAS モジュラーシステムは、SZE2 パワーキャビネットをベースとしたスイッチギヤの設計を目的としています。モジュール式機器は専用の構造体に設置されます。 基本要素 取付プロファイルII 取付バーUNI 固定アクセサリーセット DINレール 組み立てアングル モジュールパネル 150 モジュールブランキングプレート 150, 100, 50 水平および垂直モジュールパネル この設計に基づくスイッチギアは、保護等級IP 30のセーフ・タッチ(活線部品用)を備えています。SZE2キャビネットは、閉じるとIP 54の保護等級になります。 SZE2キャビネットのスイッチギアは、ベイハイトモジュール(BHM)に分割されています。各モジュールの高さは150mmです。 通常、レールシステムを備えた開閉器は、3つの取り付けゾーンで構成されています: バスバーシステムゾーン(3 BHM)、 機器組立ゾーン(高さ 2000 mm のキャビネットの場合、8 BHM)、 ケーブル・エントリー・ゾーン(1 BHM + 100 mm)。 このようなスイッチギヤの構造では、以下の寸法(高さ×幅)のキャビネットに、以下のモジュール機器のモジュール数を収納することができます: キャビネット 2000 mm x 600 mm - 288モジュール(18 mm); キャビネット 2000 mm x 600 mm - 288モジュール(18 mm); キャビネット 2000 mm x 800 mm - 432モジュール; キャビネット 2000 mm x 1000 mm および 2000 mm x 1200 mm - 576モジュール。

---
