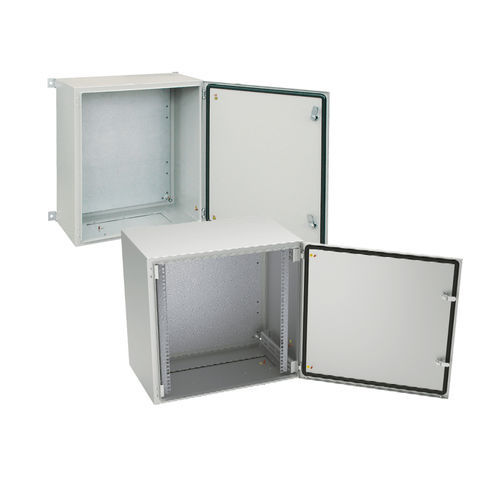

壁掛け電気キャビネット SWN Series

金属製コンパクト屋内用

SWNウォールマウント・キャビネット 電気設備用に設計されたコンパクトな壁掛け式キャビネットです。 標準仕様では屋内用に設計されています。 下の表にある20種類の寸法で製造されています。 規格外の寸法のキャビネットは個別にお見積もりいたします。 材質 シートスチール 保護等級 IP 65（EN 60529に準拠 表面処理 本体、ドア、ブランキングプレート - エポキシ樹脂とポリエステルの厚手の粉体塗装（RALffi7035）、屋内用。お客様のご要望に応じて、悪天候への耐性を向上させたファサードペイントを使用することも可能です。 お客様のご要望に応じて、悪天候への耐性を向上させたファサードペイントや、ポリジンクベースの使用も可能です。 マウンティングプレート - Al-Znコーティング 本体、ドア、ブランキングプレートはステンレス製も可 本体 SWNのボディは、シートメタルを密に溶接した構造になっています。 ドアライトの最適化により、スペースを最大限に活用できます。 また、ドアを開けた状態でも埃や湿気が入らないように、多段式のエンクロージャー開口部を設けています。 本体底面には、グランドプレート用の開口部があります。開口部の寸法は、キャビネットの寸法によって異なります。 本体内部には、マウンティングプレートを固定するためのセルフタッピングネジがあります。 本体の背面には、キャビネットを壁に直接取り付けるか、リフティングブラケットを使用して取り付けるための切り込みがあります。 扉 キャビネットには片開きの扉が付いています。 高さに応じて、ダブルビットインサートを含む1つまたは2つのロックが使用されます。 - 高さ400mmまでのキャビネット - 中央に1つのロック。 - 高さ500～1000mmのキャビネットには2つのロックが使用されています。 扉にはヒンジが付いていますが、その数はキャビネットの高さによって異なります：高さ300～600mmは2つのヒンジ、高さ800～1000mmは3つのヒンジです。
