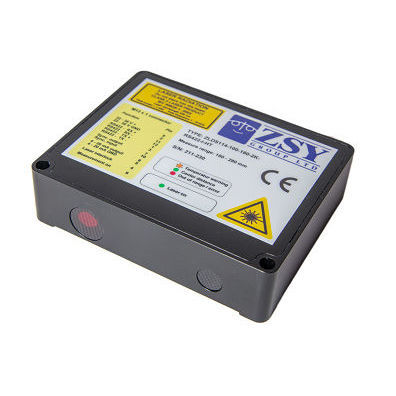

レーザー距離センサ ZLDS11X series

デジタルアナログコンパクト

ZLDS11Xセンサは、距離や厚さ、幅、差の非接触精密測定用の光学式変位測定装置です。 ZLDS11Xは光学系、センサー、信号処理エレクトロニクスが一体化されたコンパクトなユニットです。対象物までの距離は三角測量の原理で検出されます。集光されたレーザービームが測定対象物にスポットを形成します。スポットの画像は位置検出器であるCCDカメラに反射され、ZLDS11Xはこの位置を高度な数学的手順によって対象物までの距離に変換します。 出力信号は3つの異なる方法で提供されます。1つのデジタル出力（RS232またはRS422シリアル出力）は、モデルに応じて1000、2000、5000または10000Hzの周波数で対象物までの距離を提供します。同時に、2つのアナログ出力は、1つは1 - 9 V DC信号として、もう1つは4 - 20 mAの電流ループとして、測定された距離を提供します。 -アプリケーション ZLDS112センサーが使用できるアプリケーションは無数にあります。研究室から食品、医療、自動車産業、あらゆる製造業まで、非接触で精密な測定が可能な場所であれば、どこでも使用できます。 ZLDS112センサーが使用されている例をいくつかご紹介します： 食品産業、医療産業、研究所、木材産業、ゴム産業、自動車産業。 -測定原理 三角測量は、古くからある非常に正確な距離測定方法です。 高品質のレーザーセンサーでは、CCDカメラを使ってレーザー光を記録します。この測定原理を説明するには、レーザー光学系からターゲットまでの光線追跡を行い、CCDカメラに戻る方法があります。
