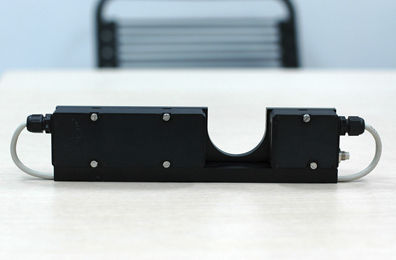

LEDマイクロメーター ZM10X series
光学式レーザー内側

LEDマイクロメーター
LEDマイクロメーター
お気に入りに追加する
商品比較に追加する


特徴

タイプ
レーザー, 光学式, LED
測定対象
内側
その他の特徴
無接触, CCD, 超小型
測定可能範囲

最少: 5 mm
(0.197 in)

最大: 100 mm
(3.937 in)

詳細

光学マイクロメータは「シャドー」測定原理を採用しており、平行化されたレーザ光が受光器に向かって伝送されます。 ビームの経路上にある物体によって投影された影のエッジは、レシーバーユニット内のディテクターアレイによって正確に測定されます。 光学式マイクロメータは、非接触でワイヤーやロッドなどの円柱の直径を測定することができ、また、隙間やエッジの位置、幾何学的物体の寸法特性も測定することができます。 主な特長 2 最大±0.3 μmの精度 3. 最大10 000 Hzのサンプリングレート 4. RS232/RS485/Ethernet +4...20 mA/0...10V 5. テレセントリックレンズ付きマイクロメータ 6. センサーの相互同期(マスター-スレーブ):多軸測定タスク用 7.サービスソフトウェア:マイクロメータのパラメータ設定用 8.無償SDKとサンプル:Windows、Linux、.NET、MATLAB、LabVIEW用 9. 二軸、三軸、多軸マイクロメータ 10. エアナイフウィンドウ保護 マイクロメータは、非接触で物体の直径、隙間、変位、エッジの位置を測定、チェックするためのものです。 -適用範囲 精密測定、同期アプリケーション、高速測定プロセス、狭い設置スペース用の小型バージョン。 -測定原理 マイクロメータの動作は、いわゆる「シャドー」原理に基づいています。マイクロメータは、送信機1と受信機2の2つのブロックから構成され、LED3の光はレンズ4でコリメートされます。平行化されたビーム領域に物体5が置かれ、形成された影像がCCD光検出器アレイ6でスキャンされる。プロセッサ7は、影の境界の位置から対象物の位置(大きさ)を計算する。

---
