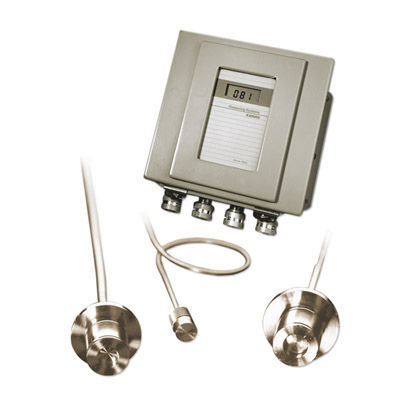

渦電流距離センサ HL Series

デジタル小型密閉型

HLシリーズ高温変位センサは、過酷な環境下での導電性表面の動きを非接触で正確に測定します。小さなゼロシフトで感度と直線性を維持する熱補償技術により、これらの正確な高温測定を可能にしています。ZSYのセンサーは、レーザー溶接されたインコネル構造を特徴としており、様々な過酷な環境でのアプリケーションに最適です。 このセンサーは、汎用性の高いZED82ファミリーのシグナルコンディショニングエレクトロニクスを使用しています。シングルチャンネルシステムには、NEMAエンクロージャのZED82とベンチトップ/ラックマウント可能なZED82があります。NEMA筐体には、内部電源、デジタルパネルメーター、ウィンドウキットが収納されています。ラックマウント型 ZED82 では、最大 8 つの測定チャンネルを使用できます。(これらの電子機器の完全な説明と追加仕様については、ZED82 データシートを参照してください)。 主な特長 高精度、高信頼性、構造的完全性が要求されるアプリケーション向け。 動作温度は-320°F～+1,000°F（短期的には+1,200°F）。 3500psiまたは5000psiまでの圧力に耐える変位システム。 二重コイルセンサー設計により、放射線の影響を効果的に最小化。 密閉され、レーザー溶接されています。 環境汚染物質の影響を受けません。 -応用分野 代表的な用途 原子炉 蒸気タービンおよびガスタービン タービンおよびロケットエンジン 化学プロセス 研究プロジェクト 高温処理 -測定原理 各センサーは、耐腐食性ケース内に二重コイルを備えています。動作時、アクティブコイルから発生する電磁場がセンサーの前面を貫通し、センサー範囲内の導電性ターゲットに渦電流を誘導します。
