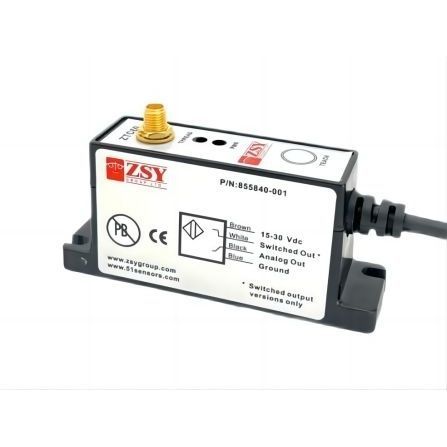

渦電流距離センサ ZTC60

アナログ非接触式堅牢性

ねじの有無の確認用に設計された非接触のアプリケーション専用センサー 変位検出システム ZSYの改良型ZTC60は、あらゆるプローブと素材の組み合わせに対応する単一の電子モジュールで構成されています。金型内で使用するために特別に設計され、ほぼすべての導電性材料において、頑丈で信頼性の高いねじの有無を確認することができます。ZSYの実績ある渦電流技術を核とし、部品の清浄度に関係なくネジ山を確認できるため、導入コストを削減できます。 主な特長 あらゆるプローブと素材の組み合わせに対応するユニバーサルエレクトロニクス 4mmから10mmまでの4種類の内部プローブ 6mmと8mmの2種類の外部プローブ DINレール取り付けオプション CE 準拠 IP-67 準拠のプローブと電子機器 PURジャケット付きプローブとI/Oケーブル LEDインジケーター プッシュボタンティーチ スイッチ出力とアナログ出力の両方 ZTC60のティーチング 1.プローブが空中にある状態で、ティーチボタンを押します。電子機器がそのプローブ用に設定を最適化します。 2.プローブをネジ穴に挿入し、ティーチボタンを押します。プローブをネジの切っていない穴に挿入し、ティーチボタンを押します。 3.電子機器は、「ネジ山」インジケータをトリガーするために、ネジ穴の電圧値の周囲にウィンドウを設定します。 出力/インジケーター スイッチ出力は、光結合NPNソリッドステートリレーです。ウィンドウ・コンパレータ・モードが標準ですが、レベル・コンパレータ・モードにも設定でき、極性も変更できます。 アナログ出力は、ねじ穴と非ねじ穴の間に常にDC5Vの差があるように設定されています。
