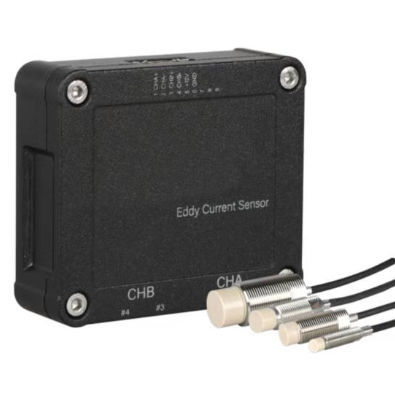

リニア位置センサ ZED53 series

非接触式渦電流デジタル

ZED53シリーズ差動渦電流位置センサは、最高の分解能、再現性、安定性を備えた差動渦電流位置センサです。2つの検出チャンネルの消費電力はわずか0.4Wです。独自の設置ゼロ調整方式により、設置プロセスが大幅に簡素化され、同時に、umレベルの設置精度を達成することができます。検出に最適です。 ZED53システムは、測定プローブとコントローラの2つの部分から構成されています。測定プローブは距離情報をコイルのインピーダンス情報として抽出し、処理回路内の位相復調回路はインピーダンス情報を変位に関連する電圧信号に変換し、デジタルモジュールによって線形補正された後に出力されます。 カスタマイズ可能な差動渦電流位置センサコントローラZED53には、4つのプローブポートとアナログ入出力ポートがあります。4つのプローブは2つの差動測定チャンネルを形成します：CHAとCHBです。アナログ入出力インターフェースには、電源インターフェースと2チャンネルアナログ出力ポートがあります。各ZED53センサーには、プローブ取り付け時の正確な位置決めをサポートするリファレンスプローブが装備されています。 プローブの範囲、形状、材質、リード長はカスタマイズ可能です。 -主な特長 主な特長 (1) 磨耗のない非接触測定、差動原理 (2) 高精度（最大±0.3 %FSO以上）、高分解能（最大<0.002 %FSO） (3) 高い温度安定性（最大±0.003 %FSO/℃以下） (4) 簡単な取り付け、umレベルの取り付け精度
