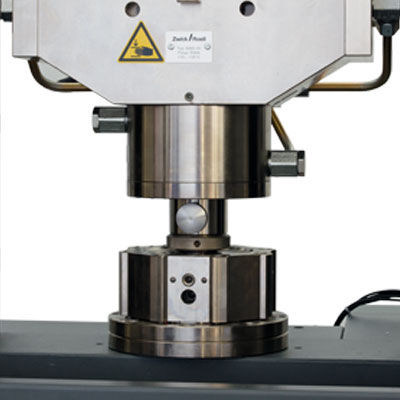

調整システム

試験システムの試験軸の正確なアラインメントは、信頼性の高い試験結果を達成するためには基本的な要件です。アラインメントはガラス、 ファイバー複合材、ある種の金属材等の脆い材料を試験する際には特に気をつけて行われなくてはなりません。 アラインメント冶具は試験アレンジ中に角度の調整、エラーのオフセットを正確に行うために使用されます。 アライメントフィクスチャはアライメント要素であり、試験システムのベースクロスヘッドに直接取り付けられます。調整用スクリューによって、まず最初に角度エラーを修正しその後軸方向芯のオフセットを行います。XとY軸方向における調整をスクリューで行う事でそれぞれの方向のエラーを微調整、修正を行います。アラインメントは荷重負荷時に発生します。 正確な試験軸とのアラインメントにより信頼性の高い試験結果 正確な位置決め、高再現性、遊びのない各軸へのアラインメントにより、信頼性の高い試験結果が保証されます 角度とオフセット誤差は、それぞれ独立して簡単かつ迅速に設定可能です。 アラインメント冶具を安全にしっかりとクランプし、長時間の調整に対応 トップクロスヘッド、ムービングクロスヘッド、ベースクロスヘッドに適応することで、広範囲なアプリケーションに対応します。 250 kNの荷重レベルで、フランジのインターフェースを含むオプションがあり、これにより、より短時間の試験アレンジとより高い剛性が可能になります。
