SmarActのロングレース用ポジショニングステージ

ストローク: 51 mm
速度: 20 mm/s
繰返し精度: 40, 200 nm

... 比較的コンパクトで、ノーマルフォースは30となっている。 なお、このリニアピエゾステージのダウンロード資料は、S-positionセンサを搭載した大気圧またはHV環境用のSLC-1780の寸法と仕様を示しています。超高真空対応ステージ、より高い阻止力を持つステージ、その他のセンサーオプションなど、他のバリエーションの技術的な図面や詳細な仕様については、当社のセールスチームにお問い合わせください。 メカニカル ブロッキングフォース ...

ストローク: 103 mm
速度: 20 mm/s
繰返し精度: 40, 200 nm

... [mm]150 x 24 x 10.5 重量[g]180 オープンループ 分解能 [nm]<1 オプション 材質オプション アルミベース（標準）、スチールベース（-ST）、チタンベース（-TI）、ブラックアルマイト（-BK メカニカルオプション 剛性を高めるU字型ベース（-W）で幅が30mmに拡大 性能オプション ...

ストローク: 123 mm
速度: 20 mm/s
繰返し精度: 40, 200 nm

... mm]180 x 24 x 10.5 重量[g]216 オープンループ 分解能 [nm]<1 オプション 材質オプション アルミベース（標準）、スチールベース（-ST）、チタンベース（-TI）、ブラックアルマイト（-BK メカニカルオプション 剛性を高めるU字型ベース（-W）で幅が30mmに拡大 性能オプション ...

ストローク: 160 mm - 680 mm
速度: 15 mm/s
繰返し精度: 100 nm

... っています。 CLL42には、SmarActs社製の交換可能なドライブユニットが搭載されており、ステージの中核部品であるピエゾドライブへのアクセスが容易になっています。これにより、メンテナンスが非常に簡単になりました。また、高真空バージョンも用意されています。標準バージョンでは、99、179、259、379mmの移動量があります。もちろん、ご要望に応じて特別な長さも可能です。 メカニカル ブロッキングフォース ...

ストローク: 160 mm
速度: 10 m/s

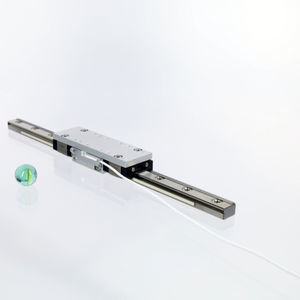

... 上の写真は、245mmレールのCLL-12クローズドループステージです。160mmのトラベルと交換可能なドライブユニットが特徴です。 CLL12シリーズのリニアステージは循環ボールスライドをベースにしています。スライドまたはキャリッジと異なる長さのレールを組み合わせることで、限られたスペース内で正確な長距離位置決めまたは大きな移動範囲のいずれにも最適なソリューションとなります。CLL12ステージは当社のどの制御システムでも操作できます。また、複数のキャリッジを同じレール上に設置し、独立して移動させることで ...

ストローク: 300, 200 mm
速度: 200 mm/s
繰返し精度: 100, 200 nm

... ロングトラベル電磁石ダイレクトドライブ MLL-400は、2種類の移動量を選択できる電磁式ダイレクトドライブです。1つ目のオプションは、最大300 mmの大きな移動範囲を提供します。2つ目のオプションは、精度を高めるために移動範囲を200 mmに縮小しています。どちらのバージョンも、25 x 25 mm のブレッドボード（M6 ...

ストローク: 102 mm - 405 mm
速度: 2,000 mm/s
繰返し精度: 45 nm

... 長さ違いのロングトラベル電磁ダイレクトドライブ。 MLL82 は、お客様の個別のご要望に応じて移動範囲を変更できる電磁式ダイレクトドライブです。ポジショナの長さは100mm刻みで選択できます。 MLSシリーズの他のステージと簡単に組み合わせることができます。 左の写真は、400mm以上の移動量を持ち、ケーブル配線用のエナジーチェーンを備えたMLL82500です。 ...

ストローク: 20 mm
速度: 2 m/s
繰返し精度: 200, 40 nm

... このロングトラベル高荷重ステージは、スマーアクトの交換可能なドライブユニットを搭載しており、点検の際にピエゾドライブ全体をステージから取り外すことができます。ドライブユニットにはステージの側面からアクセスできるため、メンテナンス時に装置を位置決めセットアップから取り外す必要はありません。機械的な設計は、ステージの動きの最高の分解能を保証する作動ウェッジに基づいています。独立したガイドウェイにより、負荷方向に沿った直線的な移動が保証され、直接位置フィードバックとクローズドループ動作のための位置センサー ...
