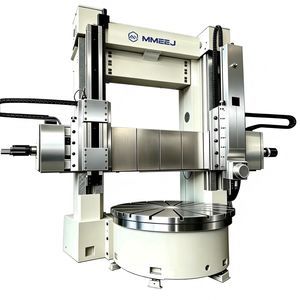

ダブルコラム旋盤

直径: 1,600 mm
回転速度: 1 rpm - 400 rpm
最大切断長: 1,200, 1,600 mm

... 門型ターニングセンタVTR-160Aは、大容量加工と高剛性・高熱安定性による高精度な加工を実現する門型ターニングセンタです。門形マシニングセンタで培った高剛性・熱安定性を生かし、高精度・高安定性を実現した大容量・多機能なターニングセンタです。クラス最高レベルのベッド上旋回を実現した余裕のある作業領域で、幅広いワークに柔軟に対応します。 ...

直径: 3,500 mm - 12,000 mm
公称出力: 60, 150 kW

... ダブルコラムポータルシステムとして設計されたDörries CONTUMAT VCシリーズは、3,500～12,000 mmの大きなスイング径に最適です。VCシリーズは、VCEシリーズの長所をすべて兼ね備えており、大型部品も同様に効果的に加工できます。小型レンジの優れた構造特性は、対応する寸法の主要部品に受け継がれています。また、標準モジュールを組み合わせることで、高い柔軟性を実現し、お客様の個々のニーズに合わせたソリューションを提供します。 ダブルコラム立旋盤のクローズドポータル構造は、高い固有剛性を保証し、実績のある鋳造構造は、優れた減衰性と熱安定性を保証します。これらの特性により、お客様は高い加工精度と長寿命を実現する旋盤を手に入れることができます。 パレタイジング 自動ワークピース交換装置により、セットアップのダウンタイムが短縮され、製造の柔軟性が向上します。 ツールマガジン ドゥリース旋盤はフレキシブルなツールハンドリングシステムを提供します。多機能ディスクマガジンは最大72ポケット、チェーン式マガジンは最大100ポケット、ダブルグリッパーユニット付きコラムマガジンは最大210ポケットです。 ヘッドアタッチメント 様々なヘッドアタッチメントをご用意しています。アンギュラーフライスヘッド、ユニバーサルスイベルヘッド、フェーシングヘッド、研削スピンドルなどがあります。 中ぐり、フライス、研削オプション 本機は、37 ...

直径: 7,000 mm

... 市場の増加し続ける需要を満たす非常に競争力の高い機械を提供するために：これらは、IMT Intermatoが垂直旋盤の建設と旋削加工の世界で特別なソリューションを実現したものです。 高度なVBM 垂直旋盤技術は、大きなワークの最高の生産性と加工品質の確保という明確な目標を持っています。 1つまたは2つのキャリッジで多数の部品を最小限に抑える機能、複数のツールホルダー、雑誌、パレットシステムを備えた自動ツールチェンジャ。 ダブルカラム支持構造は、並外れた強度と剛性を特徴とする。 ...

直径: 90, 140 mm

複合マシニングセンター向け ターニング、ミーリング複合式、遠距離水平移動ツインタイプツールマガジン マガジン駆動源 電機 サーボ 油圧

直径: 0 mm - 650 mm
回転速度: 0 rpm - 2,000 rpm

直径: 16,000 mm
回転速度: 3,000 rpm
公称出力: 100, 125 kW

... KDCシリーズは、円筒、円錐、曲面、複雑な形状の大型ワークの旋削、中ぐり加工を目的としたヘビーデューティー門型立型旋盤です。 レールヘッドにはツールスピンドルを装備することができ、ドリル加工やフライス加工を行うことも可能です。 最新のシーメンスSINUMERIK 840D CNCとデジタルドライブテクノロジーの採用により、最高の性能とすべてのドライブおよびコントロールコンポーネントの完全な互換性が保証されています。 KDCシリーズ立型旋盤は、豊富なオプション装置とともに、お客様の個別のご要望にお応えしています。 工作機械本体は、テーブル付きベース、2本のコラム、コネクティングビームからなり、これら全てが機械的に接続され、剛性および安定性の高いフレーム構造を形成しています。工作機械の主要部材であるベース、テーブル、コラム、クロスレール、レールヘッドは、高級鋳鉄で作られています。これにより、高い幾何学的安定性と優れた振動減衰性が確保され、加工された構造物よりも優れています。 主な特長 -厳しい加工条件に対応したコンパクトなデザイン -高い加工剛性と加工精度 -1つまたは2つのレールヘッドによるワークの複合加工 -旋削用レールヘッド、オプションでフライス加工とドリル加工用レールヘッドを装備 -X軸とZ軸の送り駆動は、精密なボールネジ式トランスミッションで実現 -ツール/ツールヘッドマガジン ...

直径: 1,500 mm
最大切削径: 1,250 mm
最大切断長: 600 mm

... (1)大型・中型チャックタイプワーク加工用高能率立型CNC旋盤 (2)安定性と耐衝撃性に優れた高級鋳鉄製マシンベースとコラム。 (3)可動コラム構造で、加工可能ワーク範囲が広く、剛性が高い。 (4) 垂直構造で、ワークの出し入れが便利で、床面積が小さい。 (5) 強力なACスピンドルモーターとZF社製2段ギアボックスにより、大トルクと高速回転を実現し、様々な加工ニーズに対応。 (6) 高品質の4ステーション垂直電動タレットを装備し、剛性が高く、迅速で信頼性の高い工具交換が可能。 (7) ...

直径: 2,500 mm - 6,300 mm
回転速度: 0.5 rpm - 63 rpm
公称出力: 55, 75, 90 kW

... 高度なモジュール設計。ユニバーサル製品。成熟した技術、安定した精度と信頼できる品質。 ...

直径: 5,000 mm - 10,000 mm
回転速度: 25 rpm - 125 rpm
X軸: 6,000 mm - 11,000 mm

... 門型立旋盤は、立旋盤とガントリマシニングセンターの長所を併せ持つ機械です。ワークの大きさに関するあらゆるお客様のご要望にお応えすることができます。最大1,100トンまでのテーブルの耐荷重がそれを物語っています。 主要部品が鋳造品であるため、高い剛性、幾何学的精度、長い耐用年数を常に信頼することができます。モジュラーコンセプトにより、機械設計に高い柔軟性を持たせています。ČKD SKDYは、内面・外面の旋削加工をはじめ、フライス加工、ねじ切り、研削、ボーリング、ドリルなどの加工が可能です。この機械は、鉄道、造船、航空宇宙、兵器産業における機械加工に使用されています。 ...
