デジタル発電機

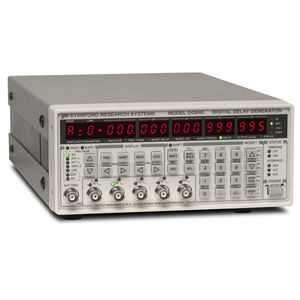

... DG645は、最大10MHzの繰り返し周波数で正確に定義されたパルスを提供する、多目的デジタル遅延/パルス・ジェネレータです。DG645は、従来の設計と比較して、低ジッタ、高精度、高速トリガ・レート、多出力など、いくつかの改善点があります。DG645は、イーサネット、GPIB、RS-232インターフェースを備えており、コンピュータやネットワークからの制御が可能です。 ディレイ・ジェネレータのタイミング すべてのデジタル遅延発生器は、高速クロック（通常100MHz）のサイクルをカウントすることで時間間隔を測定します。ほとんどのデジタル遅延発生器は、クロック周期よりも細かい分解能の時間間隔を実現するために、プログラム可能な短いアナログ遅延も備えています。残念ながら、トリガがクロックと同位相でない場合、1クロックサイクルのタイミングの不確定性（通常10ns）が発生します。 DG645では、内部クロックに対するトリガーのタイミングを測定し、アナログ遅延を補正することで、タイミングの不確定性を排除しています。このアプローチにより、ジッターを約100倍削減し、内部のレート・ジェネレータをクロック周波数のサブマルチプルだけでなく、任意のレートで動作させることができます。 トリガー DG645には多くのトリガモードがあります。周期ジッターが100ps以下の内部レート・ジェネレーターは、100μHzから10MHzまで1μHzの分解能で設定できます。外部トリガー入力は、スレッショルドとスロープが調整可能で、タイミングサイクル、サイクルのバースト、またはシングルショットをトリガーできます。シングルショットは、キーを押すことでトリガをかけることができます。ライントリガは，AC電源に同期して動作します。リアパネルのトリガインヒビット入力は，タイミングサイクル中のトリガやパルス出力を無効にすることができます。 ...

... 100MS/s、16ビット波形発生装置-PCI-5421は、ユーザー定義の任意波形や、サイン、スクエア、トライアングル、ランプなどの標準関数を生成できます。この任意波形発生装置は、-6Vから+6Vまでの信号を発生させることができ、ダイレクト・デジタル合成（DDS）を使用して正確に波形を発生させます。また、PCI-5421は高度な同期機能、データストリーミング機能を備えています。 ...

M8100シリーズ任意波形発生器(AWG)は、デザインの性能を評価するのに正確な信号が必要な場合でも、デバイスの限界までストレスを印加する必要がある場合でも、複雑な実環境信号を設定できる汎用性があります。 低観測性レーダーから高密度通信まで、当社の高精度の任意波形発生器があれば現実的なテストが可能になります。 • 非常に現実的な信号シナリオによるレーダーや電子戦の設計の推進 • 256 GSa/sのサンプリングレートまで利用可能 • 優れた信号忠実度によって、複雑なデザインでも信頼性の高いデバッグが可能 ...

T3AWG2Kシリーズは、２つのモデルの低価格２チャンネル任意波形発生器です。垂直分解能 16ビット、出力電圧 6 Vpp（50Ωから50Ωへ入力時）、メモリ 128 Mpts/ch、最大サンプリング速度 600 MS/s、最大正弦波周波数 150 MHz。 T3AWG2152-Dメインフレームは、8つの同期されたデジタルチャネルをアナログ出力に追加し、デジタル設計のデバッグと検証に最適です。 主な機能 •150MHz、2アナログチャンネル •同期された ...

ベクトル信号発生器 ローデ・シュワルツが提供する一連の包括的なベクトル信号発生器をご検討ください。 ローデ・シュワルツは、電子計測業界における数十年もの経験を活かして、RF信号発生器の幅広いポートフォリオを提供しています。ソリューションでは、最も要求の厳しい信号作成作業に対応できる最高性能のモデルから、非常に優れたRF特性を備えたミッドレンジモデルまで取り揃えています。さらに、コンパクトなソリューションもご用意しています。 ソリューションポートフォリオの中のさまざまなモデルに共通する特長は、高い性能と柔軟性で、多くのアプリケーションに適しています。無線通信、GNSSまたはミリ波アプリケーションの開発検証やテストなど、あらゆる作業に最適なソリューションを提供いたします。

TSG4100AシリーズRF信号発生器は、ミッドレンジのRF性能と最高200MHzの超広帯域変調性能を、エントリ・レベルの無線周波数信号発生器の価格で提供します。 オンサイトでのソフトウェア・アップグレードが可能で、エンジニアはアナログからより高度なベクトル／デジタル変調機能へと機器を簡単に移行できるため、あらゆる場面に適応できる汎用性を備えながら、設備投資のコストを大幅に削減できます。 RF信号発生器をベンチに追加 TSG4100Aシリーズは、USBベースのRSA306型スペクトラム・アナライザ、3シリーズMDOミックスド・ドメイン・オシロスコープ、4シリーズMSOミックスド・シグナル・オシロスコープ、5シリーズMSOミックスド・ドメイン・オシロスコープなど、当社の他の主要なミッドレンジRFテスト・ソリューションを補完します。

... モデルWW5061は、機能、パルス、任意波形発生器の分野における次世代の製品を表します。 このインストゥルメントは、アナログまたはデジタル製品であれ、既存のどのものよりも優れており、はるかに汎用性があります。 波形ソースとして、このモデルは、ほぼすべてのアプリケーションでアナログ発生器を置き換えることができます。 シングルチャンネル50MS/s波形発生器の 正弦波を25MHzに、正弦波 を15MHzに、1Vp-pから50Ωに 11 一般的な標準波形 14ビット振幅分解能 11 ...

... ＰＧ９１１１とＰＧ９１４ - 積分 50 Ω SMA(f) ステップリカバリーダイオード出力 - < 60 ps の遷移時間 - デュアル2.5～6 V可変振幅出力 - 1 ps ステップで±1 ns のタイミングスキュー - 200 ns～4 μsのパルス幅 - 1μs～1sの内部クロック周期 - < 3 ps 外部トリガに対するRMSジッタ - 20 dB 10 GHz SMA(m-f)アッテネータ（ステップ・リカバリー・ダイオード出力に付属 ＰＧ９１２とＰＧ９１４ - ...

... J7000Bジッタ・ノイズ・ジェネレータは、「実世界」のランダム・ジッタをモデル化するために、大きな波高率を持つ加法性白色ガウス・ノイズ（AWGN）を生成します。このランダム・ジッタは、業界で一般的なジッタ階層モデルでは一般的にRjと呼ばれ、Rjの管理は高速通信バスやデバイスの性能と能力にとって非常に重要です。今日の高速デジタル回路設計者は、低いビット・エラー・レート（BER）で高いデータ・レートを実現するために、狭いジッタ許容範囲に挑戦しています。業界仕様に準拠するだけでなく、ジッターを処理し、許容可能なビット・エラー・レートを維持するのに十分なロバスト性を備えたシステムを設計することは、終わりのない課題であり、周波数とデータ・レートが高くなるにつれて難しくなる一方です。 出力白色ガウス雑音 最小18dBクレストファクター 出力ノイズ・パワー ...

DG5000 Pro任意波形/ファンクションジェネレータは、RIGOLの新世代アイソレーション波形発生器です。製品はSi-Fi II技術プラットフォームに基づき、最大2.5GSa/sのサンプリングレート、500MHzの出力周波数、16ビットの垂直分解能を実現し、複数の新機能を搭載して、さまざまな業界やアプリケーションシナリオのニーズに応えます。 デュアルチャネル対地絶縁 グラウンドループによる干渉やノイズを排除し、出力の安定性を向上させ、電位差に敏感なデバイスや回路を保護します。 高サンプリング、低歪み 2.5GSa/sのサンプリングレートおよび500MHzの最大出力周波数で、波形出力の安定性を保証します。 全モデルで170MHzの方形波、最小0.8ns（typ.）の立ち上がり時間 全モデルで170MHzの方形波をサポートし、方形波の最小立ち上がり時間は0.8ns（typ.）に向上。エントリーレベルでも高性能を提供します。 高忠実度の信号、低ジッター RIGOL ...

... モデル4007Bおよび4013Bは、高度な直接デジタル合成（DDS）設計を採用した多用途スイープ・ファンクション・ジェネレータです。これらの機器は、高い信号精度と安定性で、正弦波、方形波、三角波を生成します。全モデルとも、50Ωで0～10Vpp、開回路で最大20Vppの可変出力電圧と、連続可変DCオフセットを備えており、出力を正しいバイアス・レベルで回路に直接注入することができます。 - 正弦波、方形波、三角波／ランプ波形の生成 - リニアおよびログ掃引 - 調整可能なデューティ・サイクル - ...

• SDG7000AはSigIQPro信号生成ソフトウェアと連携して、シミュレーション、設計、テストを一体化し、設計、研究開発、生産、テストの各段階で顧客のさまざまな要求を満たすための便利な手段を提供します。 • SigIQPro信号生成ソフトウェアは信号生成の能力を新たなレベルに引き上げ、Bluetooth、IoT、Custom OFDM、Custom IQをサポートし、将来的には5G NR、LTE、WLANなど多くのプロトコルにも対応する予定です。 • ユーザーインターフェースは直感的な操作をサポートし、関連するドキュメントのヘルプを提供しています。これにより、標準に準拠した波形を簡単に作成する方法を提供し、カスタムのさまざまなデータ形式の変換に対応し、波形ファイルを鼎陽科技の信号発生器にダウンロードして再生することができます。 • ...

... 優れた技術的特性と多彩な機能、そして最大160MHzの出力周波数を持つ任意波形発生器です。同等の2つの出力チャンネル、多数の保存された任意波形、多くの種類の変調などは、PeakTech 4046の特筆すべき特徴です。波形はカラーTFTディスプレイにグラフィカルに表示され、表示周波数の設定、周期、振幅、オフセット、極性、位相シフト角度、変調の種類など、選択したオプションの補助線が表示されます。また、周波数スイープ、バースト、変調の各機能に加え、350MHzまでの幅広い測定機能を持つ7桁の周波数カウンターを搭載しています。機能の多さと扱いやすさから、本機は研究開発やトレーニングのほとんどすべての業務に最適です。 技術的特徴 ...

... 直流信号源SS7012 標準装置の定期保守用直流電圧電流信号発生器・テスタ 概要 Hioki SS7012は、計装システムのメンテナンスやループテストに使用する小型の直流信号源・校正器で、USBケーブルでパソコンから操作できます。また、温度計の校正や直流電圧・直流電流の測定にも使用できます。 主な特徴 - 従来のHIOKIと比較して、安定性の向上と校正コストの低減が図れます。 - 計装システム（4～20mA）およびループテスト用 - 温度管理機器や配電のチェック - ...

... 40〜240MHzのデュアルチャンネル任意波形発生器 TGF4000シリーズは、最大240MHzまでの信号発生が可能なファンクション・ジェネレーターです。また、0.001°の分解能でチャンネル間の位相制御が可能です。 豊富な内蔵波形のほか、カスタム任意波形を最大800MS/sのサンプル速度、最大80MHzの再生速度で使用可能です。PCベースの任意波形生成・編集ソフトを提供します。 高分解能、低ジッタのパルスを最大100MHzまで、広帯域のホワイトノイズを生成できます。内部および外部ソースを利用した多彩な変調が可能です。ゲーテッドモード、バーストモード、掃引モードは内部または外部のトリガソースを使用できます。 USBおよびLXI準拠のLAN（標準）によるリモートコントロールが可能で、必要に応じてGPIB（オプション）も使用できます。 ...

先進的な可視性で、パッチパネル、スイッチ、成端ブロック、束に埋もれたネットワーク・ケーブルなどの追跡と位置確認をより効果的に行えます。弊社の新しい IntelliTone Pro 200 LAN トーナーおよびプローブ・キットは、他機では見つけられないケーブルも見つけます。 フルーク・ネットワークスの IntelliTone™ Pro 200 LAN トーナーおよびプローブ・シリーズは、1 台のネットワーク・トナーとプローブにデジタル信号とアナログ信号を備えた初めてのネットワーク・ケーブル・トーナー・トレーサーおよびプローブです。すなわち、あらゆる作業環境に対応する最強のケーブル追跡と位置確認技術を備えたといえます。デジタル･モードを使用して、稼働中のネットワーク上で安全かつ効果的にデータ・ケーブルをトレースし、位置確認ができます。また、アナログ・モードを使用すれば、個々のワイヤー・ペアーの切り分け、および音声、オーディオ、ビデオ･ケーブルのトレースができます。 フルーク・ネットワークスの ...

... Geneminiハンドヘルド信号発生器は、高性能、高可搬性、制御性を完璧に兼ね備えた製品です。優れたエンジニアリングデザインにより、片手で操作できる容積と重量を持ち、優れたRF性能と豊富な信号生成機能は、様々な通信分野での統合、研究開発、製造に適用できます。高性能なプラットフォームをベースに、ほとんどの信号シミュレーション要件を満たし、カスタマイズされた信号サービスを提供することができます。 周波数範囲：10MHz～6000MHz。 GeneMiniは、Androidを搭載したハンドヘルド型の信号発生器です。シンプルな操作性が特徴です。 システムインテグレーションをサポートし、優れた性能を発揮します。 二次開発をサポートし、信号生成をカスタマイズすることができます。 アナログ変調：AM、FM、PM。 サポートする通信規格信号タイプ：GSM/ ...
