コンパクトバイス

最大締め付け強度: 12, 40, 20 kN

名称 モジュール式のジョーチェンジシステム付きのコンパクトで高精度の単動式小物バイスは、新しいクランプ作業のための調整が簡単です。 適用分野 3 軸標準マシニングセンターで 4 軸縦型マシニングセンターで 4 軸横型マシニングセンターで 5 軸マシニングセンターで パレットマガジンで 利点とメリット スピンドルを密閉 汚れの影響を受けないローメンテナンスのクランピングデバイス 非常に長いガイド クランプジョーの高い安定性 モジュラーシステムジョー 広範囲の要求に応える高い適応性 適用分野は未完成部品および完成部品の両方の加工に対応 汎用性が向上 豊富なジョー製品群 新しいクランプ作業でも最適な調整を実現 コンパクトなデザイン イケールおよび多種多様なパレットに最適 トップジョーは水平または垂直に使用可能 幅広いクランプ範囲に対応

最大締め付け強度: 5 kN - 50 kN
開口部: 2 mm - 15 mm

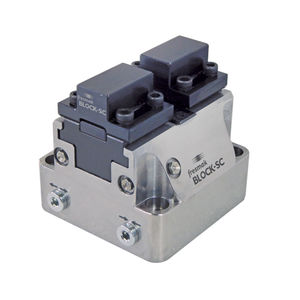

名称 コンパクトな構造で把持力の大きな、スプリング式 2 ジョークランピングブロック。標準ストローク、ロングストロークおよび固定式ジョーの3タイプが用意されています。 適用分野 3 軸標準マシニングセンター 4 軸縦型マシニングセンター 4 軸横型マシニングセンター 5 軸マシニングセンター 利点とメリット 最高の品質要求に応える高精度ウェッジフッククランピングブロック 卓越した加工プロセスを実現 低い高さ 機内空間を最大限に活用、最大のシステム剛性 最適化された外側輪郭 最高の側面アクセス性と最適な切屑落下 立方体構造 4 ...

最大締め付け強度: 20 kN
開口部: 6 mm - 154 mm

... センタリングクランプ -特徴 -自動調芯機能付きバイス -爪が中心に向かって動きます。 -これにより、常に安定したワークのセンタリング設定が可能です。 -5軸加工に最適です。 -選べる2つのジョースタイル -強力な噛み合わせのセレーションジョーと、二重接触で強固なクランプを実現するアリミゾ式ジョーを用意。 -用途に合わせてお選びいただけます。 -20kNでの把持力 クランプ面積が小さいので（セレーションジョー：3.5 mm / アリミゾジョー：3 mm）、原材料のロスがありません。 -コンパクトなボディ -小型の機械パレットにも簡単に取り付けられます。 -130mmと170mmの2サイズをご用意しました。 技術情報-(英語) 型締力：20kN 許容締め付けトルク：100Nm -材質 本体：SCM440鋼、高周波焼入れ、黒染め、精密研磨仕上げ ジョーズベースSCM440鋼、黒染め仕上げ -データシート https://www.imao.co.jp/files/on-cat/pdf/en/cp170-n-e.pdf ...

最大締め付け強度: 20,000 N
開口部: 0 mm - 205 mm

... Makro-Grip® 125 FS 5軸バイスのこのバージョンは、RoboTrex自動化システムを使用した手動および自動フライス加工の両方で使用できます。クランプジョーは新型のフルセレーションで、未加工部品のクランプにおいて最大60%の保持力を発揮します（材質と硬度による）。コンパクトで、ケースハードニング処理されたベースボディと、ソリッド材から削り出されたリバーシブルジョーは、1回のクランプ作業でもワークを直接仕上げられる完璧なアクセス性を保証します。 ...

最大締め付け強度: 20,000 N
開口部: 0 mm - 155 mm

... コンパクトさと保持力は、最も短いMakro-Grip® 125 FS 5軸バイスの主な特徴です。そのコンパクトで便利なデザインは、5面加工におけるワークへの最高のアクセス性を保証します。連続的なセレーション（フルセレーション）により、従来のMakro-Grip®より最大60%大きな保持力が得られます。ワーク把持の安全性と信頼性がさらに向上します。 ...

最大締め付け強度: 20,000 N
開口部: 0 mm - 205 mm

... 爪幅77のMakro-Grip® 125 FSは、手動と自動の両方のフライス加工で使用されます。パレットを追加することなく、5軸バイスは自動化ロボットによって直接ピックアップされ、工作機械に設置されます。ベースボディの長さは210 mmで、205 mmまでのワークをクランプできます。コンパクトな設計のため、オートメーショントロリー（RoboTrexオートメーションシステムの収納媒体）上のスペースはほとんど必要なく、小さな設置面積で高い収納力を確保します。 ...

... 精密バイス ステンレス鋼、アルミニウムまたは真鍮、ミニ 材料。 精密バイス: ステンレス鋼、アルミニウムまたは黄銅。 顎の版: ステンレス鋼かプラスチック バージョン。 アルミマットアルマイト 真鍮マットクローム仕上げ。 ご注意ください。 ミニチュアデザインの精密バイスは、測定システム、顕微鏡、プロファイルプロジェクターなどでワークの位置決めや保持に柔軟に対応します。小型部品のクランプ、測定、加工に最適です。 爪板にはプリズムが付いており、円筒状の部品を簡単かつ正確にクランプすることができます。 ステンレススチールとプラスチック製のジョープレートは、平行精度0.02mm、角度精度0.04mmです。 付属品。 爪プレート33225-15と取付プレート33225-16。 付属品 1x精密バイス。 2xステンレス鋼の顎の版 プラスチック製のジョープレート（33225-10-15142、33225-10-25231、33225-10-35321）2枚。 ...

開口部: 2, 3 mm

... 電動センタリングバイス KZS-H、サイズ64、爪ベース、セレーション1.5 x 60°、クロステノンインターフェース付き ...

最大締め付け強度: 25, 40, 60 kN

... ご要望に応じて油圧駆動も可能です。 - 頑丈なスチール製本体とすべてのガイドは全面焼入れ研削仕上げ - クロススロットを備えたロングクランプスライド、全面に硬化処理、機能面は研磨処理済み - RÖHM社製フラットクランプ爪（爪幅125/160 mm）すべてに対応するネジ穴付き マシニングセンターでの使用に特に適しています。 - 水平、側面、またはベースプレートとの組み合わせで、例えばDUOクランピングタワー（背中合わせ）として垂直に取り付けることができます。 - ...

最大締め付け強度: 40, 25 kN

... 片側駆動スピンドル付き。 マシニングセンターやその他の生産システムでの柔軟なクランプ作業に対応。 トリプルクランピング機能ダブルクランプ、セントリッククランプ、シングルクランピング。 大きなクランプストローク（1つのジョーにつき50mm 爪の基本姿勢のすべてにおいて、スピンドルのクランプスレッドを汚れや切粉から保護します。 両側に設置されたグリスニップルにより、すべてのガイドとスピンドルのネジ部を素早く簡単に潤滑することができます。 横置き、縦置き、横置き 2つの可動式クランプジョーと1つの固定式センタージョーを備えたバイス 基本ボディはスチール製で、すべてのガイドは全面的に焼き入れと研磨が施されています。 爪による固定のみ可能（ご要望に応じて直接固定も可能 どのようなクランプ操作でも一定のクランプ力が得られ、トルクレンチを使用した場合でも高い再現性が得られます。 RKD-M ...

最大締め付け強度: 4,500, 19,000, 48,000, 52,000, 55,000 N
開口部: 4 mm - 30 mm

... クランピングフォースブロック、空圧、セントリッククランプ セルフセンタリング 66x66mmのコンパクトサイズ 最大荷重：55,000 N 最大30mmのストローク ストローク制御 定格 IP 40 ....65 潤滑油の集中供給 加圧 ...

最大締め付け強度: 7,600 N - 55,000 N
開口部: 2 mm - 15 mm

... クランピングフォースブロック、空気圧、固定ジョー付き 固定式ジョー1個 力：最大55,000 N ストローク：最大15mm ストロークコントロール 定格IP40 潤滑油の集中管理 加圧 ...

最大締め付け強度: 18, 27, 37 kN
開口部: 30, 50, 60, 150 mm

... クランピングフォースブロック、マニュアル、センタークランプ 迅速な交換を可能にする頑丈な準備 セルフセンタリング 最大37.000 Nのクランプ力 ストロークは最大150 mm ワークピースをブランクにするバージョン ...

最大締め付け強度: 16 kN - 30 kN
開口部: 65 mm - 208 mm

... 5軸マシニングセンターのバイスの高度なアプリケーション マルチタスキングのバイスシリーズは、5軸加工機用に特別に開発されました。ワークの5面を加工することで、加工サイクルを最適化することができます。 コンパクトなデザインのため、この種のバイスはすべてのマシニングセンターに取り付けることができます。 マルチタスク万力では、GRIPジョーの使用を強くお勧めします。 摩耗しない クイッククランプ モジュラリティと汎用性 0.02mm以内の最高精度 剛性と安全性 省スペースデザイン＆ハンディ 最高の精度 ベースと固定ジョーの両方にあるラック歯のおかげで、位置決めと整列（±0.02mm）が可能になりました。 マルチタスキングビジョン用スペーサー 複合加工用バイスに対応しており、通常は手が届きにくい部品の加工が可能です。 このスペーサーは、万力を機械に固定した状態でワークを位置決めしたり、取り外したりするために考案されたものです。 自己中心視または漸近視タイプ1&2 タイプ ...

最大締め付け強度: 12 kN - 32 kN
開口部: 54 mm - 333 mm

... 5軸マシンセンターと新しいマルチクランピングシステムのための絶対的なニュースは、自動調芯式のコンパクトグリップバイスです。その名前は、非常にコンパクトで扱いやすいというバイスの主な特徴と、「グリップ」と呼ばれるインサートシステムを採用していることを示しています。このシステムには、メインジョーの上部に組み立てられた一連のジョーインサートが含まれており、クランプする材料の種類や硬さに応じて、鋭い歯や適切な形状の歯でワークをクランプする機能を備えています。 ...

最大締め付け強度: 27 kN
開口部: 19 mm - 350 mm

... 新しいマキシグリップバイスは、最高のクランプ安定性と最高の使い勝手を1つの製品で実現したいというニーズから生まれました。 最高のクランプ安定性と最高の用途の多様性を一つの製品にまとめる必要があります。可能性は シングルパーツのワークホールディングからダブルパーツのワークホールディングへ、あるいはセルフセンタリングモードへと、すぐに直感的に移行できる可能性を持っています。 直感的な操作が可能で、コンパクト性にも優れているため、3軸から5軸までのあらゆる機械で使用できる理想的な製品です。 軸のあらゆる機械に使用できる理想的な製品です。最高のパフォーマンスを保証するために、このバイスは次のように実装されています。 最高のパフォーマンスを保証するために、ベースボディ、スライド、スクリューには、ケースハードニングされ、焼き入れされ、研磨されたスチールを使用しています。 摺動性を向上させるためにベアリングとガスケットを内部に装備しています。 また、内部にはベアリングとガスケットを設け、摺動性の向上と三点支持機構への適切な潤滑を確保しています。 ...

最大締め付け強度: 25, 40, 21, 38 kN
開口部: 35 mm - 116 mm

... WS5.4600 ワークホールディングシステム SCS 固定顎に対するクランプ 機械式または油圧式 爪の幅 80 mm と 120 mm ...

最大締め付け強度: 0 kN - 10 kN
開口部: 5, 30 mm

... I4.110 固定クランプ 最大クランプ力 9.5 kN クランプ幅 40 mm 複動式 最大動作圧力 250 bar ...

最大締め付け強度: 0 kN - 15 kN
開口部: 45, 5 mm

... I4.111 固定クランプ 最大クランプ力 15 kN クランプ幅 65 mm 複動式 最大動作圧力 250 bar ...

最大締め付け強度: 40 kN - 40 kN
開口部: 62 mm - 443 mm

オールラウンドに使える、本クランプシステムは、標準的なインサートやグリップインサート付ですので、様々なフライス加工に共通して使用可能です。切り出したワークの粗い面を、交換可能な焼入れグリップインサートを食い込ませてクランプすることもできます MS 125ecoは、一次・二次加工製品のマシニング用に設計されています。 一次加工用のグリップ、二次加工用の標準的なフラットなインサートのどちらにも対応しています。 研磨面付の口金で、高精度なマシニングが行えます ...

開口部: 0 mm - 100 mm

... 高精度5軸加工機用。1回のクランプ操作で5面を加工。TriMax Gシリーズバイスは、高精度5軸加工用に設計されています。コンパクトな設計により、1回のクランプ操作で5面の加工が可能です。 このバイスは、ブランク、機械加工品、丸物、異形ワークの保持が可能です。寸法安定性、剛性、耐久性に優れ、最大限の切削力と長寿命を実現します。拡張スクリュー機能により、1回のセットアップで最大7.87インチ（200mm）のワークピースを最大8,900ポンドのクランプ力でクランプできます。 従来のバイスとは異なり、TriMax ...

最大締め付け強度: 1,300 kgf
開口部: 28 mm - 270 mm

... 機種名 ASC-77x102S, 77x130S, 77x170S, 77x210S asc-127x160s, 127x210s, 127x260s, 127x310s, 127x360s 特許を取得したスタッドボルトシート設計により、効率的にクランプセンターを較正することができます。 5軸機でマスタープレートと一緒に使用することをお勧めします。 ✅ロボットアームに対応 詳細情報 https://www.homge.com.tw/five-axis-adjustable-self-centering-vise-asc-s ZERO ...

... 主な特徴 ◈コンパクトな多電源システム ◈最短の副本体 ◈大きな顎が開く 1).コンパクトな設計で、ジョー開口部が大きく、機械スペースの有効活用ができます。あらゆる種類の水平および垂直CNCマシニングセンタ、またタッピングセンタに適しています。 2).バイスの顎は高品質の工具鋼（SCM440）で作られており、バイスが簡単かつしっかりとワークをクランプするHRC 50を達成するために硬化。 3).バイスボディはFCD 60グレード以上のダクタイルロンで作られており、そのスライドウェイは、高精度の精度でバイスの引張強度を作るHRC ...

最大締め付け強度: 8,000 kgf
開口部: 0 mm - 450 mm

... メカニカルバイス（パワフルタイプ） 最短の長さと大きな爪の開き 極めて高い精度と再現性 0～8000KGのクランプ力を発揮するMULTI-POWER仕様 ガントリータイプのマシニングセンターに最適 1.バイスの固定ジョーは高品質のスチール製で、HRC55°に焼入れされています。バイス本体は、FCD60グレード以上のダクタイル鋳鉄製で、高い精度と耐久性を備えています。4500kgの力で、0.005mm以下のたわみを実現しました。 2.スライドウェイはHRC50°に焼入れされているため、耐久性が高く、長時間の使用でも位置決めの高さを維持できます。 3.また、コンパクトな設計でありながら、FCD60級以上の高級鋳鉄を使用した高剛性の特殊アングルロックシステムにより、4500kgの加重でワークを0.005mm以内の正確な位置に自動的に引き下げることができます。マシニングセンターでの精密金型製作に最適なバイスです。 4.バイスは水平または垂直に取り付けることができます。 5.高級軸受鋼を使用した特許取得済みのマルチパワーシステムにより、クランプ力が2倍になりました。 油圧式バイスのように圧力が安定しているので、液漏れやメンテナンスの問題がありません。 最初の半回転で、2500kgの圧力でクランプします。 2回目の半回転では4500kgのクランプ力を発揮します。 この特許取得済みの特殊なシステムにより、クランプ力が一定になります。 6.アジャストストップリングシンプルで効果的なプリセット装置で、希望のクランプ力をプリセットすることができ、同じクランプ力で繰り返しクランプすることができます。 高さが固定されているので、複数のバイスを同時に使用することができます。 ...

最大締め付け強度: 22,000 N

... ディバイデッドバイス キャパシティ ワーク寸法に適応 含む 2 ベースプレート .09-016 高さ28mm 1 爪可動式割出爪 : 09-025 クランプ範囲 16 mm 1 固定割出し爪：09-080 幅60mm ...

開口部: 240 mm

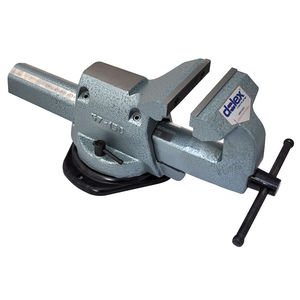

... 調整可能なバイスは壊れないことが保証されています。個別に設計され、最も幅広い容量（ジョー、開口部...）の選択肢を提供するためのサイズです。 T "印のバイスには、スイベルベースが付属しています。 爪板は更新可能で、表面はクロムモリブデン鋼（+55HRC）製です。 ジョーの下とスライドに重要なクリアランスを設け、ワークを垂直に保持。 ドロップ鍛造のメインスクリューは、台形の転造ネジ山付きで、全体にニッケルおよびクロムメッキが施されています。 回転バイスの完璧な安定性 特殊鋼製プリズムスライド（高降伏点、高張力） 真鍮製調整ネジ摩耗を補正し、ジョーの平行度を調整する特許取得済みの装置。 本体は鋳造製で、ハンマリングが可能な大型の機械加工アンビルを装備 ...

開口部: 130 mm

... 調整可能なバイスは壊れないことが保証されています。個別に設計され、最も幅広い容量（ジョー、開口部...）の選択肢を提供するためのサイズです。 T "印のバイスは、スイベルベース付きです。 ドロップフォージフロント マンガン鋼の角柱スライド。 本体は高張力鋳造で、アンビルは機械加工。 メインスクリューはドロップフォージ製で、全体が黒くコーティングされています。 クロムモリブデン鋼をケースハードニング処理した、交換可能なインサート・ジョー。 真鍮製調整ネジ。 冷間プレス鋼製のスイベルベース。 水平クランプ用パイプグリップ装備。 ジョーの幅に対してスライドの幅が狭いため、大きな垂直クランプ能力。 摩耗を補正し、ジョーの平行度と精度を保証する調整装置。コンパクトな高さと広いベースステーにより、旋回式バイスは完璧な安定性を実現。 ...

開口部: 155 mm

... 調整可能なバイスは壊れないことが保証されています。個別に設計され、最も幅広い容量（ジョー、開口部...）の選択肢を提供するためのサイズです。 T "印のバイスは、スイベルベース付きです。 ドロップフォージフロント マンガン鋼の角柱スライド。 本体は高張力鋳造で、アンビルは機械加工。 メインスクリューはドロップフォージ製で、全体が黒くコーティングされています。 クロムモリブデン鋼をケースハードニング処理した、交換可能なインサート・ジョー。 真鍮製調整ネジ。 冷間プレス鋼製のスイベルベース。 水平クランプ用パイプグリップ装備。 ジョーの幅に対してスライドの幅が狭いため、大きな垂直クランプ能力。 摩耗を補正し、ジョーの平行度と精度を保証する調整装置。コンパクトな高さと広いベースステーにより、旋回式バイスは完璧な安定性を実現。 ...

最大締め付け強度: 50,000, 40,000, 30,000, 16,000 N
開口部: 19 mm - 114 mm

... 自動調芯バイスシリーズMZRは、多軸マシニングセンタで未加工部品をクランプするための費用対効果の高いクランプツールとして使用されています。 コンパクトで、多軸マシニングセンタのワークへの最大限のアクセスが可能です。 クランプ幅は、リバーシブルジョーによって拡大することができます。 一目でわかるメリット 魅力的な価格のベーシックモデル 取り付け可能な爪ベース 大小のワークに対応するリバーシブルのジョー 材質：改良鋼、表面硬化 機能面は精密研削加工 単品/少量生産用 材料強度500N/mm²までのワークで最高の結果を実現 プレスタンピングなしの素材クランプ 繰り返し精度0.01mm ペアリング精度 ...

最大締め付け強度: 5,000 N - 70,000 N
開口部: 12 mm - 178 mm

... このセンタークランプバイスシリーズは、最大のセンターと繰り返し精度が必要でない場合に常に使用されます。特に、原材料のクランプや多軸マシニングセンターでの未加工部品の加工用に設計されており、パレットやオートメーションシステムでの作業用の経済的なセンタークランプバイスソリューションとして使用されます。 一目でわかる利点 最大限のアクセスと広いクランプ範囲 アウター/インターナルクランプに対応 爪の交換が可能 材質：モディファイド・スチール、表面焼入れ 機能面の精密研削加工 硬化処理されたスピンドル ベース爪の研削加工 センタリング精度 ...

最大締め付け強度: 40, 70, 50 kN
開口部: 50, 40, 30 mm

... 自己センタリングクランプバイスシリーズMZCは、完全にカプセル化され、大規模でねじれのない構造を特徴としています。 汚れや詰まったチップによる誤動作は最小限に抑えられます。 大きなクランプ幅と高いクランプ力により、多軸マシニングセンタでの汎用的で柔軟な使用が可能になります。 最適化されたコンパクトな設計と幅広いクランプ顎タイプにより、それぞれ異なる顧客のニーズに合わせてワークピースへの最適なアクセス性が得られます。異なる機械コンセプトに対する最適なアクセシビリティを実現できます。 ...
