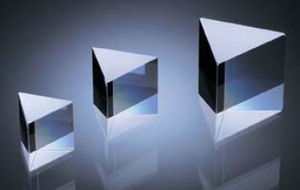

... 直角プリズムは、ビーム屈曲や逆反射の用途に最適です。反射面の変形が問題となる用途では、ミラーの代わりに使用されることが多い。性能とコストの絶妙なバランスが最適化されており、可視および近赤外波長域のOEMアプリケーションに最適です。 - 角度 45°、90°±3'、30" - 材質 BK7グレードA、ファインアニール済み - 平坦度: λ/4 - 表面品質:60-40スクラッチ-ディグ - ...
Daheng New Epoch Technology,Inc(CDHC)

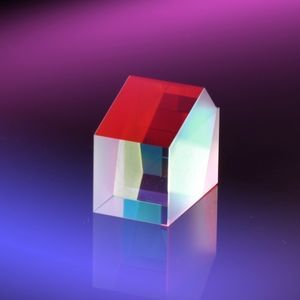

... 45°反射プリズムは、視線を45°ずらすために使用される。反射面はアルミナ処理され、保護用の黒色塗装が施されている。 - ビーム偏角 45˚±5' - 寸法公差:±0.1 - 平坦度:反射面でλ/4 透過面でλ/2 - 表面品質:60-40スクラッチ-ディグ - クリアアパーチャー: 90 - コーティング ...
Daheng New Epoch Technology,Inc(CDHC)
... 直角プリズムの長い反射面にルーフエッジを付けたもので、アミチ・ルーフ・プリズムとも呼ばれる。直角プリズムと同様に像を90°反射させるが、同時に像を反転させる。望遠鏡の架台としてよく使われる。 - ビーム偏差:90°±5' - 寸法公差:±0.15 - 平面度:反射面でλ/4 透過面でλ/2 - ルーフ角度公差:±5インチ、±15インチ - 表面品質:60-40スクラッチディグ - ...
Daheng New Epoch Technology,Inc(CDHC)
... 三角光学ガラスプリズムは、透明な材料で作られた三角形の断面を持つ光学機器です。ビームスプリッタープリズムの一種で、プリズムを通過する際に多色光を分散させることができる。三角形の光学プリズムは、光学系の重要な部品である。像を変えることができるため、科学、医療、工業の分野における高性能な用途から、望遠鏡や双眼鏡のような汎用光学機器まで、幅広く使用されている。 一般的なミラーに比べ、三角形の高精度プリズムは、機械的負荷や外部応力に対する耐性が高いという大きな利点があります。そのため、振動や急激な運動など、過酷な条件下で使用される用途に適しています。三角プリズムはまた、取り付けと位置合わせの容易さにおいても大きな改善をもたらし、アプリケーションの複雑さ、コスト、市場投入までの時間を削減します。 ...
zoolied inc.

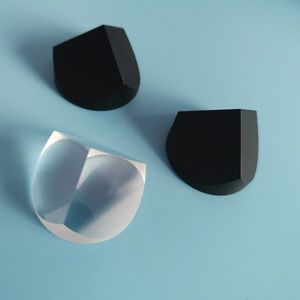

... Zoolied N-BK7 コーナーキューブ反射鏡は、プリズムの向きに関係なく、プリズム面に入射した光線やビームを反射し、自身に戻すように設計されています。ミラーは、垂直入射でのみ反射します。その結果、コーナーキューブプリズムは、精密なアライメントが不可能な場合や、時間のかかる場合に有効です。Zoolied N-BK7光学サーベイングプリズムは、二等辺三角形の表面がコーティングされていないものと、銀でコーティングされているものがあります。シルバーコーティングは、より大きな受入角度を提供する一方、内部全反射に依存する非コーティングオプションは、最適な反射率を提供します。入力面は、コーティングなし、または1064nmと1550nmを含む可視波長または近赤外波長に最適化された反射防止コーティングが施されています。 Zooliedでは、コーナーキューブ反射鏡、精密プリズム、直角ミラー、Nd:YAG結晶など、様々な光学ガラスビームスプリッターをご用意しております。 理想的なコーナーキューブプリズム ...
zoolied inc.
... Zoolied Inc.は、コーティング付きまたはコーティングなしのコーナーキューブプリズムを提供しています。Zoolied N-BK7 コーナーキューブ反射プリズムは、二面体の表面にコーティングなし、またはシルバーコーティングのいずれかをお選びいただけます。シルバーコーティングはより大きな受入角度を提供し、非コーティングのオプションは全内部反射に依存し、最適な反射率を提供します。入力面は、非コーティングまたは、1064nmや1550nmを含む可視波長または近赤外波長に最適な反射防止コーティングが施されています。 Zoolied ...
zoolied inc.

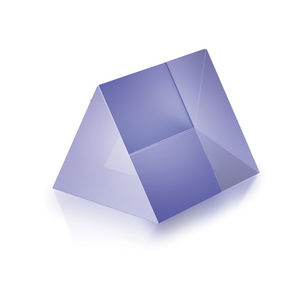

... ライトアングルプリズムは、通常、イメージパスを曲げたり、90° の光を方向付けるために使用されます。 これにより左利きの画像が生成され、プリズムの向きに応じて画像が反転または反転されることがあります。 直角プリズムは、画像/ビーム変位に組み合わせて使用することもできます。 N-BK7 直角プリズムは、さまざまな可視光アプリケーションで使用する高精度 N-BK7から作られています。 直角プリズムは、全内部反射によって90° リフレクタまたは180° レトロリフレクタとして使用できます。 入口面および出口面からのわずかな反射損失を除き、TIRは広い波長範囲にわたって100 ...
... 高精度N-BK7プリズムは、Λ/4の表面平坦度と複数のARコーティングを施し、可視および近赤外領域での干渉計やホログラフィーなどの最も要求の厳しいアプリケーションに対応しています。 -高精度N-BK7基板 -20-10 スクラッチディグ -λ/4表面平坦度 -4 ARコートによる透過率向上 -ビームの屈曲、再帰反射に優れる 内部全反射 内部全反射(TIR)により、直角プリズムを90°反射鏡または180°再帰反射鏡として使用することができます。TIRは、入射面と出射面からの反射損失を除けば、非常に広い波長領域で100%の反射率を示します。入射角がTIRの許容範囲を超える場合や、TIRのように反射面を清浄に保てない環境では、反射面に保護アルミニウムを塗布する必要があります。また、斜辺を第1面反射板として使用することも可能です。この場合、黒色塗料のオーバーコートはアセトンで除去する必要があります。 VISおよびNIR用途のN-BK7 N-BK7は、ほとんどの可視・近赤外用途に優れたレンズ材料です。最も一般的なホウケイ酸クラウン光学ガラスであり、優れた性能をお得な価格で提供します。高い均質性、低い気泡と介在物含有量、簡単な製造性により、透過型光学部品に適しています。 高品質な精密プリズム表面 当社の精密プリズムは、波面歪みを最小限に抑えるために厳しい公差で研磨されています。表面品質の厳しい公差は、散乱や不要な回折効果を最小限に抑えます。直角プリズムの表面品質は20-10スクラッチデジ、表面平坦度はλ/4です。 ...

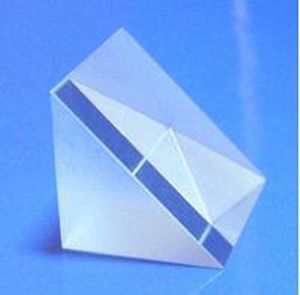

バーコーティング斜辺直角プリズム 直角プリズムは通常、イメージパスを曲げるため、または90°で光を方向転換するために使用されます。直角プリズムは90°の角度で設計されたプリズムです。直角プリズムは、プリズムの向きに応じて、左利きの画像を反転または反転させます。 2つの直角プリズムを一緒に使用することは、画像またはビーム変位用途に理想的です。これらのプリズムは、イメージ反射または反射プリズムとしても知られています。 1.直角プリズムは何に使われていますか? 直角プリズムは通常、イメージパスを曲げるため、または光の方向を変えるために使用されます。それは90度まで光を偏向させるために使用され、また全反射によって180度まで光を偏向させるために使用されることができます。 2.どのような種類の材料でユニオプティクスが直角プリズムを作ることができますか? n-bk7ガラス、紫外線溶融石英、その他の光学ガラス 3。 ...
UNI Optics Co., Ltd
... 直角プリズムは最も広く使われているプリズムである。斜辺の内部全反射(TIR)を利用して像を反転させ、90°の方向転換を実現する。これにより左利きの像が得られ、プリズムの向きによって像が反転したり、元に戻ったりする。直角プリズムは、画像/ビーム変位用に組み合わせて使用することもできる。3mm/5mm/10mm/12.7mm/20mm/25.4mm/30mmはYutai Opticsから素早く供給可能です。 製品の説明 Yutaiはあなたの選択のための提案: a.プリズムを再帰反射鏡として使用し、コーティングの指定波長範囲で表面反射を低減したい場合、斜辺にARコーティングを施した直角プリズム。 b.脚部にARコーティングを施した直角プリズム。 仕様 材質:BK7、石英 寸法公差:±0.1mm 角度公差:90 ベベル< ...
Changchun Yutai Optics Co., Ltd.
... ペンタプリズムの透過率/反射率(T/R)は20/80,50/50が標準ですが、ご要望に応じてその他のT/R比も製作いたします。 材質 BK7 Aグレード光学ガラス 寸法公差 +0.0,-0.2mm 形状による90°偏差公差 平面度 λ/2(標準) λ/4(高精度)@633nm) 反射率 R>95% per Face @400-700nm 表面品質 ...
Dayoptics, Inc.
... プリズムは主にビームをある特定の方向に反射させ、必要な像の向きを持たせるために使用されます。最も一般的なプリズムの種類は直角プリズムです。ビームが斜辺から入射すると、内部全反射により最小限のビーム偏差で反射して戻ってきます。反射損失を最小限にするために、斜辺の面には通常ARコーティングが施されています。 - 材質:UVFS、BK7、CaF2 - 寸法公差 : +/- 0.2 mm - 表面品質:40-20 S-D - 表面平坦度 : λ/4 at 633 nm - ...
... ウェッジプリズムは、レーザービームを設定された角度に曲げるために使用することができる。これらのプリズムをタンデムで使用すると、ダイオード出力の楕円形状を補正するアナモルフィックペアとして機能したり、角度4θ(θは単一プリズムからの偏差)で記述される円内の任意の場所にビームをステアリングすることができます。ビーム・ステアリングは、2つのプリズムを独立に回転させることにより行われ、一般にイメージング・アプリケーションにおいて、ビームを異なる位置にスキャンするために使用される。 ...
United Photonics Technology
BK7とuvfsコーナーキューブ反射鏡プリズム設計され逸脱入射光180度の独立して角度発生率の。 これらのコーナーキューブプリズム3ミラー表面と角度90 ° で相互に、を形成するために並置のコーナーキューブ入り口顔で垂直にキューブの対角。 説明のコーナーキューブ反射鏡プリズム をコーナーキューブ反射鏡知らとしてccrやtrihedral光学プリズムは、光学構造で構成されての3隣接、相互の直交飛行機反射表面がフォームのコーナーキューブ。 をコーナーキューブを反映している入射線特定の角度、独立したプリズムとビームの向き。 Ecoptikコーナーキューブは分光法などのさまざまなアプリケーションで使用され、戦場技術と衛星。 ...
ECOPTIK
... 光学ガラスプリズム 在庫のあるプリズム 60°正三角形分散プリズム ...
... 分散プリズムは60°の角度を3つ持つため、正三角形プリズムとも呼ばれる。高次の回折効果を必要とする場合には、回折格子よりも有利である。 分散プリズムの典型的な用途は波長角度分離で、プリズムをビーム経路に配置してビームを2回屈折させる。一般的な方法は、プリズムの最小偏角を利用するもので、目的の波長がプリズムの底面に対して平行に進むように調整することで達成される。 これにより、入射ビームと屈折ビームの角度が対応する面に対して等しくなります。このアライメントにより、最大限のクリアアパーチャーが得られ、p偏光に対する反射損失が最小になります。 分散プリズムは、ピンク・フロイドのアルバム『ダークサイド・オブ・ザ・ムーン』の象徴的なジャケットに描かれた、白色光を虹色に分離する分散プリズムから、ポップカルチャーでよく知られている。 開口率 >90% 表面品質、S-D 20-10, ...
Altechna
... 直角プリズムは、外部機械的ストレスに応答して取り付けが容易であり、変形がはるかに少ないため、厳しい音響負荷または慣性負荷を伴うアプリケーションでは、傾斜ミラーよりも好ましいことがよくあります。 屋根面からのTIRの許容角度の制限を超えない限り、直角プリズムはレトロな反射板として機能し、ビームを元の方向に戻すことができます。 直角プリズムは、最も一般的なタイプのプリズムです。 これは、入射方向から90度で光のビームをリダイレクトするために使用するか、180ビームレトロリフレクターとして使用されます。 ...
Hobbite.Co., LTD
... 直角プリズムは、プリズムの中で最もポピュラーなものです。直角プリズムは、ビームを90°偏向させるために使用されます。 また、斜辺に入射したビームを180°偏向させる反射鏡としても使用されます。 材質はサファイア、N-BK7、UVフューズドシリカ、その他光学ガラス。 ...
... • 広帯域アプリケーションでの波長分離に最適 • BK7、SF10、またはF2 等辺プリズムは、スペクトル分離が必要な分散素子として日常的に使用されます。 それらは回折格子よりも優れた輝度(低迷光)を提供する。 また、より強力な電力処理能力を備えており、重複するスペクトル次数を解釈しようとする際に混乱を避けることができます。 分散は波長に対して非線形であり、表面反射損失はスループットに影響を与える可能性があることを覚えておく必要があります。 Ealing は、さまざまな分散、波長、表面反射要件に適合するように設計された ...
... 光学系のステアビーム 連続的な角度調整のためにペアで使用できます 適切なウェッジを選択することで、他のビームパラメータに影響を与えずに正確なビームの偏差を作り出すことができます。 2つのウェッジを傾斜サーフェスと一緒に使用すると、ウェッジを回転させるカウンターによるビーム偏差の連続的な変化を生み出すことができます。 ウェッジプリズムは、様々な形状とサイズで、または様々な反射防止コーティングで入手可能です。 ...
EKSMA Optics
... ライトアングル光学プリズムは、90 度を通して光を逸脱させるミラーとして、また全内部反射によって180 度光を偏向させるレトロリフレクターとして使用されます。 Cretor Optics(CNCO)は、光学ガラス、光学結晶、レーザー結晶から作られたあらゆる種類の直角プリズムを製造することができます。 UV、VISからIRまでの光学用途に広く使用されています。 BK7ガラスとすべてのカタログ光学ガラス、サファイアクリスタル、水晶結晶、シリコン単結晶、ヒューズシリカなど -表面品質:80/50、60/40、40/20、20/10、10/5。 ...
CreatorOptics
Union Optic Inc.
... ルーフプリズムは、イメージを元に戻したり反転したり、視線を90°の角度で曲げたりします。 適切な視覚的な向きを維持するために、スポッティングスコープ、および目的から反転した画像を取り出し、右側を上にして、90°の角度で曲げることが望ましい光学機器での使用に最適です。 •サンプルと大量生産を提供するカスタマイズされたサービス; •プリズムアセンブリの設計と加工を提供; •コーティング設計と最適化の無料サービス; •良好な環境安定性とオプションの光消火黒化要件; •毎月の容量は100K以上ですピース; •サイズは2mmから100mmまでで、さまざまな種類の光学ガラス素材を使用しています。 ...
... 技術仕様 素材です。BK7、フュージョンドシリカ、サファイア、フュージョンドシリカ、クォーツ、またはカスタム素材 寸法。+/-1.1mm/0.1mm 平坦度:ラムダ/4 表面の質: 60-40 ARコーティングやHRコーティングも可能です。 ...
