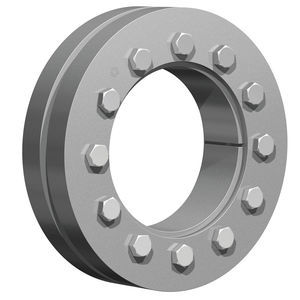

シュリンクディスク軸継手

トルク: 51 Nm - 4,000 Nm

... 完璧なハーモニー当社のシュリンクディスクは、非常にコンパクトな中空シャフトまたはマウントシャフト接続に理想的に適合します。これは、ドライブの最大性能を意味します！最高のギアボックスに最高のアクセサリーで、最高のパフォーマンスを実現します。 お客様のメリット 信頼性と安全性の高いトランスミッション 設置スペースの大幅削減 複数回の再利用 高いダイナミズムと精度 極めてスムーズな走行 耐腐食設計 ...

トルク: 10,550 Nm - 1,066,000 Nm

... 薄型ハブや中空軸に最適な軽量タイプ。 RINGFEDER® RfN 4051は、3分割のシュリンクディスクで、低～中程度のトルクを伝達するために使用します。狭いプレッシャーリングは、非常に小さなスペースしか必要としません。伝達可能なトルクは、ねじの締め付けトルクを変えることで、対応するアプリケーションに合わせた方法で設定することができます。 製品特性 シュリンクディスクは、機械的な焼きばめを行うための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 軽量設計-スペースが限られている場合、中程度の透過率に適しています。 小さな公差誤差の補正 ...

トルク: 400 Nm - 87,200 Nm

... スリット入り内輪 - ハブにかかる損失と圧力が少ない。 鍛造プレッシャーリングは、最高の応力分布、破損に対する最高の安全性、そして理想的な材料利用を実現するために、最高の安定性を備えています。コスト効率の高いソリューションで、可能な限り幅広い用途で高い能力を発揮します。予圧力は、用途に合わせて設定することができます。RINGFEDER® RfN 4061シリーズは、内径200mmまでのRINGFEDER® RfN 4071シリーズをさらに発展させたものです。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、テーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 ...

トルク: 95,000 Nm - 1,455,000 Nm

... スリット入り内輪 - ハブにかかる損失と圧力が少ない。 RINGFEDER® RfN 4061シリーズを内径220mmから最大径まで拡張しました。幅広い用途で高い能力を発揮する、コスト効率の良いソリューションです。予圧は用途に合わせて設定可能です。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力を要しました。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 ...

トルク: 80 Nm - 124,000 Nm

... 標準シリーズ：最も一般的なシリーズで、ほとんどの用途で使用されています。高い透過率を実現し、ネジの締め付けトルクを変えることで、シュリンクディスクを設計仕様に適合させることができます。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力を要しました。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 ...

トルク: 160,000 Nm - 8,390,500 Nm

... 2パートシュリンクヘビーデューティーシリーズ - 内輪のガイド機構が追加されています。最大トルクを伝達するために。 製品の特徴 シュリンクディスクは、機械的な焼きばめを行うための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 2パートシュリンクヘビーデューティーシリーズ ...

トルク: 9 Nm - 7,260 Nm

... 特にメカニカルシールや小型ギヤに適した低慣性モーメントのミニシリーズです。 リングフェダー® RfN 4073シリーズは、特に軽量な構造であるため、伝達値に対する要求が低く、動的負荷が非常に小さい、または全くないアプリケーションに最適です。予圧は、アプリケーションのニーズに合わせて設定することができます。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、テーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトに固定されます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 ...

トルク: 1,800 Nm - 1,940,000 Nm

... スリット入り内輪 - ハブにかかる損失と圧力が少ない。 リングフェダー® RfN 4091シリーズは、特に強力な外輪を持つ幅広の構造により、極めて静的または動的な負荷がかかる用途でも、最高の伝達値を実現します。予圧は、用途に合わせて設定することができます。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力を要しました。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 ...

トルク: 6,980 Nm - 2,440,400 Nm

... RINGFEDER® TNF 5571タイプのフランジカップリングは、摩擦によるロックで2つのシャフトを確実にバックラッシュなく接続するために使用されます。従来のプレスフィットの代わりに、より強力で経済的な製品です。組み立ては、フランジをシャフトの端に押し付け、シュリンクディスクで摩擦ロックするだけです。キー溝やウェッジなどの追加部品や、内側を加熱したり外側を冷却したりする必要はありません。 リングフェダー®フランジカップリングは、ねじり剛性が高く、高い同心度と大きなシャフト公差を許容することが特徴です。また、高いトルクだけでなく、曲げ荷重やアキシャル荷重、ラジアル荷重も摩耗することなく、高精度で伝達します。 RINGFEDER® ...

トルク: 315 ft.lb - 666 ft.lb

... B-LOC SD10シリーズ36-10シュリンクディスクは、直径7/8 "から1.161 "までのシャフトに機械的な干渉嵌合によって高容量でバックラッシュゼロのシャフトからハブまでを提供し、特定のシャフトサイズによって315フィートポンドから666フィートポンドのトルクを伝達する外部ロック装置です。 に最適です。ソリッドシャフト上の中空軸を接続する必要があるアプリケーション。一般的に中空出力軸のギアボックスやフランジカプリングで使用されています。 B-LOCのSD10シリーズ36-10シュリンクディスクは、ゼロバックラッシ摩擦接続を提供する外部ロック装置で、決して摩耗したり叩いたりせず、高トルク、スラスト、曲げ、ラジアル荷重に対応することが可能です。SD10シリーズ・シュリンクディスクはまた、極めて同心円的で、バランスの取れた機械的干渉嵌合を維持します。この製品の取り付け時に、軸方向の動きはありません。 - ...

トルク: 1,014 ft.lb - 1,707 ft.lb

... B-LOC SD10シリーズ55-10シュリンクディスクは、機械的な干渉フィットにより、直径1 1/2 "から1.773 "までのシャフトに高容量、ゼロバックラッシのシャフトからハブまでを提供し、特定のシャフトサイズに応じて1014 ft lbsから1707 ft lbsのトルクを伝達する外部ロック装置です。 に最適です。ソリッドシャフト上の中空軸を接続する必要があるアプリケーション。一般的に中空出力軸のギアボックスやフランジカプリングに使用されます。 B-LOCのSD10シリーズ55-10シュリンクディスクは、ゼロバックラッシ摩擦接続を提供する外部ロック装置で、決して摩耗したり叩いたりせず、高トルク、スラスト、曲げ、ラジアル荷重に対応することが可能です。SD10シリーズ・シュリンクディスクはまた、極めて同心円的で、バランスの取れた機械的干渉嵌合を維持します。この製品の取り付け時に、軸方向の動きはありません。 - ...

トルク: 19,648 ft.lb - 26,440 ft.lb

... B-LOC SD10シリーズ140-10シュリンクディスクは、機械的な干渉フィットにより、直径4インチから4.514インチまでのシャフトに高容量でバックラッシュゼロのシャフトからハブまでを提供し、特定のシャフトサイズに応じて19648フィートポンドから26440フィートポンドのトルクを伝達する外部ロック装置です。 に最適です。ソリッドシャフト上の中空軸を接続する必要があるアプリケーション。一般的に中空出力軸のギアボックスやフランジカプリングで使用されています。 B-LOCのSD10シリーズ140-10シュリンクディスクは、ゼロバックラッシ摩擦接続を提供する外部ロック装置で、決して摩耗したり叩いたりせず、高トルク、スラスト、曲げ、ラジアル荷重に対応することが可能です。SD10シリーズ・シュリンクディスクはまた、極めて同心円的で、バランスの取れた機械的干渉嵌合を維持します。この製品の取り付け時に、軸方向の動きはありません。 - ...

トルク: 11,000 Nm - 1,300,000 Nm

... 中空軸（ハブ）用外部ロック装置 - 軸接続部 セルフリリーステーパー、MoS2（μ = 0.05）でグリース処理。 ネジはMoS2（μ = 0.10）でグリースアップすること。 外輪は亜鉛メッキ サイズd = 140 mm以上から外輪の間にO-リングを使用 MAV 2108: 軽量シリーズ、低容量 HALF HCおよびHTバージョンでは、性能は50%低下します。 ハブ外径の公差：h8 シャフトとハブの表面仕上げ ...

トルク: 310 Nm - 34,400 Nm

... シャフトと中空軸（ハブ）の接続 3分割設計 セルフリリーステーパー ネジ DIN 931/933 グレード A2-70 スクリューとテーパーは食品用グリースで潤滑 品質H-1 FDA承認 シャフト/ハブ表面仕上げ Ra < 3,2 mm ハブの外径公差：H8 ハブ内径/シャフト接触部はグリースフリーで乾燥状態 ...
