トランスミッションチェーン

チェーンピッチ: 3.747 mm - 76.2 mm

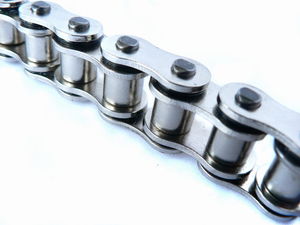

18-8ステンレス採用による高い耐食性 18-8ステンレスを使用していますので、RSコーティングチェーンより耐食性に優れ、水中・酸性・アルカリ性などの腐食雰囲気でも使用できます。 ・低温・高温の特殊雰囲気でも使用可能 使用可能温度領域は-20℃～400℃と、非常に幅広い温度領域で使用可能です。 ※冷間加工をおこなっているため、弱い磁性があります。継手リンクがクリップ止めの場合、クリップは17-7ステンレスです。 スプロケットの仕様選定に際して お客様での使用環境やご利用のチェーン仕様に対応したスプロケット仕様の選定が必要です。 ステンレスドライブチェーン　SS仕様には標準ステンレス製RSスプロケットをご使用ください。 ステンレス耐摩耗仕様でより長寿命化が可能です。 チェーン・スプロケット適合表はこちらからご覧下さい。

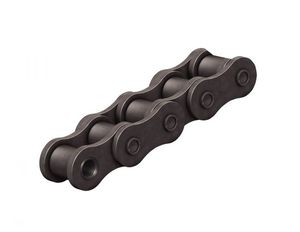

屋外や海岸部で発生する孔食からピンを保護 ピンに強度低下しない特殊表面処理を施すことによって、疲労破壊の起点となる孔食からピンを保護するチェーン(表面処理)です。 屋外や海岸部など、腐食が促進されやすい雰囲気で抜群の効果を発揮します。 特長 ・孔食の発生しやすい雰囲気で抜群の効果を発揮 ピンに強度低下しない特殊表面処理を施していますので、海沿い・川沿いでの使用や屋外での使用、定期的な給油が困難な用途に最適です。 ・RSローラチェーンと同一強度 APP仕様のチェーンの引張強さや許容張力は、標準のスチール製RSローラチェーンと同一です。強度低下はありません。 ・環境にやさしいクロムフリー 特殊表面処理には、有害な六価クロムを使用していません。 スプロケットの仕様選定に際して お客様での使用環境やご利用のチェーン仕様に対応したスプロケット仕様の選定が必要です。 コーティングドライブチェーン　APP仕様には専用スプロケットが必要です。 詳細はお問合せください。 ステンレス製スプロケットを使用した場合、電位差腐食でローラが早期摩耗する場合があります。 耐薬品性についてはお問合せください。 チェーン・スプロケット適合表はこちらからご覧下さい。

チェーンピッチ: 9.525 mm - 50.8 mm

使用温度は-40℃～60℃で、汎用ドライブチェーンと同等の最大許容張力が必要な場合に適します。 着脱が容易なM形継手リンクにリングコイン加工*を採用し、本体チェーンと強度を同等にしました。 ＊つばき独自の加工 低温環境でも使用可能 使用温度領域は-40℃～60℃で、汎用ドライブチェーンと同等の最大許容張力が必要な場合に適します。 また、温度選定により、-60℃まで使用可能です。 スプロケットの仕様選定に際して お客様での使用環境やご利用のチェーン仕様に対応したスプロケット仕様の選定が必要です。 耐寒チェーンに標準スチール製スプロケットを-10℃以下の低温下でご使用の場合、低温脆性による強度低下が発生する可能性があります。 詳細はお問合せください。 チェーン・スプロケット適合表はこちらからご覧下さい。

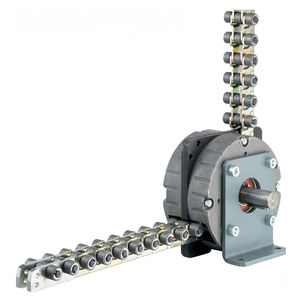

... 最大35,000Nのせん断力 長いストロークを実現するため、特にスペースが限られた場合に最適 チェーンがコンパクトに収納でき、2本以上でも使用可能 負荷がかかってもバックスプリングが発生しない 絶対位置の保持 均一でジャーク感のない動き 水平・垂直方向の動作が同期している リニアチェーンプッシュプルアクチュエーターは、大きな荷重を高い位置精度で水平・垂直に移動させることができます。LinearChainシリーズは、特別に設計されたリンクで構成されており、その形状により、圧力負荷がかかってもリンクがよじれることはありません。その結果、LinearChainは従来のリニアドライブとして使用することができます。 チェーンは、チェーンスプロケットを内蔵した特殊なハウジングで駆動され、シャフトマウント型のCompactaドライブモーターなどの駆動モーターをフランジマウントすることが可能です。 Grob ...

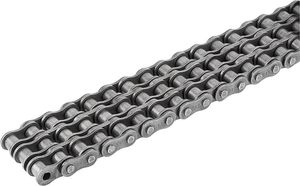

... ローラーチェーン三重 DIN ISO 606, 曲面リンクプレート 材質: スチール. バージョン: プレストレッチ。 ご注文時の注意： 包装単位：5メートルのリンク数が奇数。 両端に内側のリンクで終わります。 接続リンクは別途注文する必要があります。 注： ヨーロピアンタイプのローラーチェーンは、DIN ISO 606に湾曲したリンクプレート（ストレートリンク付きISO番号06）を備えています。 すべてのチェーンはあらかじめ伸ばされています。 初期潤滑：腐食防止鉱物ベースのオイル。 ...

チェーンピッチ: 6 mm - 76.2 mm

... Cross+Morseは、1/4 "から3 "までのピッチ範囲のISO標準タイプA（ANSI標準）およびタイプB（BSシリーズ）の精密ローラーチェーンを、単列および多列形式で製造・供給しています。これらのチェーンは、分数出力から2500kW以上、チェーン速度は25m/sまで伝達可能です。ローラーチェーンには、設計上の利点が数多くあります。 Cross+Morseローラーチェーンドライブの能力 Cross+Morseは、ISO 606の英国規格(BS)および米国規格(ANSI)の寸法に準拠した精密ローラーチェーンドライブを幅広く製造・在庫しています。このチェーンは、分数から1000 ...

チェーンピッチ: 10 mm - 51 mm

... SC 標準倒立歯車式チェーンドライブ 新シリーズ「SC」チェーンは、運転中の摩耗伸長を最小限に抑え、「固定センター」ドライブアプリケーションに適しています。また、このチェーンは、既存のアプリケーションの他社製チェーンと置き換えて、定格出力を上げることも可能です。SCチェーンは、下表に示す標準センターガイド構造、またはシングルもしくはダブルアウトサイドガイド構造で提供されます。その他の幅やガイドの組み合わせは、既存のドライブへの交換用として短納期で供給可能です。 Cross+Morseのチェーンはすべて、HCシリーズで開発されたピンとロッカーの設計を採用しており、アーティキュレーション時の摩擦やコードアクションを排除し、摩耗や熱の発生を最小限に抑えながら、最高35m/秒の速度で作動させることが可能です。改良されたリンクの設計とHCタイプのピンの組み合わせにより、より高い荷重を伝達することが可能となり、チェーンは規格で定められた2倍の出力容量を持つようになりました。リンクの改良により応力集中が緩和され、疲労寿命と引張強度が向上しました。リンクの製造における革新的なスタンピング方法は、各リンクの軸受表面積を最大化し、チェーンジョイント部の応力と動作時のチェーンの伸びを低減します。すべてのチェーンリンクは、耐疲労性を向上させ、均一な仕上げを提供するためにショットピーニングされています。 ...

チェーンピッチ: 12 mm - 28 mm

... ショートリンクチェーン - ステンレススチール A4 - DIN 766 モデル : 4317 ...

チェーンピッチ: 6.35 mm - 76.2 mm

標準型ローラチェーンの番号および寸法は、JIS B 1801に準拠しております。1987年世界で初めて継ぎ目のない、ソリッドブシュ&ローラを採用。初期伸び、耐摩耗性を大幅に向上させ、その特性を生かして、さらにピン、リンクプレートに特殊加工を施すことにより、最大許容張力（疲労強度）をMAX32%UPすることに成功いたしました。 標準型ローラチェーンのブシュは継ぎ目のない一体成形で、さらに鋼の繊維方向を円筒長手方向にすることでブシュ自体の割れを克服しました。潤滑油が保持され、過酷な条件下でも優れた耐摩耗性を発揮します。さらに、ピン・リンクプレートに特殊加工を施すことにより、最大許容荷重が従来品に比べ12～32%（#40～#240）向上しました

チェーンピッチ: 9.525 mm - 50.8 mm

... BSローラーチェーンは、英国規格に従って作られています。一意性は、最初の伸びと摩耗に対して優れたキャラクターを作成する継ぎ目を持たないソリッドブッシング＆ローラーが含まれています。 ...

チェーンピッチ: 19.05 mm - 76.2 mm

... Hシリーズローラーチェーンは、標準タイプよりも厚い鋼材を使用し、ピンは特殊合金鋼を使用しているため、標準タイプよりも強度が高く、耐疲労性に優れています。 ...

チェーンピッチ: 6 mm - 76.2 mm

... 5メートル箱入り - シングル、ダブル、トリプル - 規格ISO/ASA - 材質スチール/ステンレススチール/ニッケルメッキ チェーンピッチ6mmから76.2mmまで、シングル、ダブル、トリプルがあり、スチール、ステンレス、ニッケルメッキの材質により、建設機械や食品産業などの厳しい用途に最適です。 使用産業： ✔️ 食品産業：標準ステンレスローラーチェーンは、製品の安全性と品質を保証するために耐腐食性が最も重要な食品製造ライン、コンベヤーシステム、加工機器に最適です。 ✔️ ...

チェーンピッチ: 9.52 mm - 50.8 mm

... 直板チェーンは、製品をレール上で搬送するための搬送装置です。そのデザインは、より良い支持面を提供し、商品への損傷のリスクを最小限に抑えます。平らなリンクプレートは滑り性が向上し、搬送用途に最適です。標準チェーンより若干重いが、疲労に強く、耐久性に優れている。これらのチェーンは柔軟で汎用性があるため、信頼性と製品保護が不可欠なさまざまな産業分野に適しています。 使用条件 ： ✔️工業用輸送：ストレートランニングローラーチェーンは、商品、完成品、バルク材を搬送する産業用搬送システムに使用されます。 ✔️製造：工業用生産ラインでは、製造工程の各段階間で製品を搬送するためにこのチェーンが使用されています。 ✔️Systèmes ...

チェーンピッチ: 35 mm - 630 mm

... ハンドリング・チェーンは、プレートで連結されたピンとブッシュで構成されている。ハンドリング・チェーンは、主に、ハンドリング・モードと移動する荷物の性質に適合した付属品のためのさまざまな取り付け手段を収容する能力によって区別されます。リンク軸間の距離を表すピッチは、幅広い値から選択できます。この選択の柔軟性により、ハンドリングチェーンを各用途の特定のニーズに合わせることが可能になります。 使用条件 ： ✔️重荷重に耐える：これらのチェーンは、バルク材、自動車部品、完成品などの重量物を搬送するハンドリングシステムに使用されます。 ✔️ ...

チェーンピッチ: 6 mm - 76.2 mm

... スチール製またはステンレス製のヨーロッパまたはアメリカ標準チェーンドライブ。リンクは6mmから76.2mmまで。 ...

チェーンピッチ: 9.525 mm - 50.8 mm

“SBR”タイプはソリッドブシュとソリッドローラーを標準装備した汎用ローラーチエンです。英国規格のBS 228およびドイツ規格のDIN 8187ローラーチエンと完全な互換性があります。 継ぎ目のない真円度の高いブシュがピッチ精度を向上させ、また軸受部に掛かる圧力を分散させる事で、摩耗量を最小限に抑えた高精度・長寿命が特徴です

チェーンピッチ: 25.4 mm - 50.8 mm

“DC”タイプは標準ローラーチエンよりプレート枚数を2倍にする事で、1列チエンでありながら、2列チエンに近い破断強度を実現させています。 より高い引張強さと省スペースが求められる用途に適した高強度ローラーチエンです。“DC”タイプと“TC”タイプのローラーチエンは、標準歯型のスプロケットが使用できます。チエン速度は50m/min以下が理想的です。

チェーンピッチ: 12.7 mm - 50.8 mm

“SLR”タイプのローラーチエンには、高品質の潤滑剤を含浸ブッシュに採用しています。焼結されたブッシュは、潤滑が最も必要とされるピンとプッシュの接触部分に潤滑油を均一に流出させます。プレートには、黒染め処理が施され多少の耐食性を持たせています。“SLR”タイプのローラーチエンは出荷前に給油を行っております。 08B SLRの多列中間プレートの厚みは1枚1.25mmです。20B SLR 以上の継手リンクは全て割りピン式です。オフセットリンクについては当社までお問い合わせください。焼結ブッシュ内の潤滑油がなくなると、チエーンは急速に摩耗します。使用温度が70度を超えると、焼結ブッシュ内の潤滑油は急速に滲み出ます。水が掛かる雰囲気や塵埃がある環境では、早期に摩耗する事が有ります。薬品や水中、また衝撃荷重が掛かる用途には適していません。
