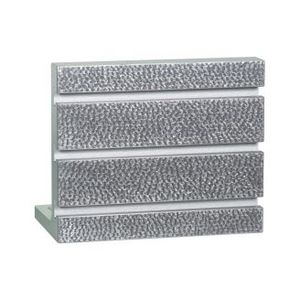

鋳鉄製ブラケット

... クラス35-40鋳鉄製。 すべての端部は正方形で機械加工され、0.002インチ/6インチ以内で平行です。 グラウンド仕上げ-2 つの作業面のみで、6インチあたり0.0005インチ以内の正方形。 機械加工仕上げ-正方形と平行 0.002インチ/6インチ。 余分な厚さと重いリブ構造。 複数の13/16インチ幅のスロットで、多くのボルト締めとクランプが可能です。 ...

... クラス35-40鋳鉄製。 2つの精密11/16インチのアライメントキーと、ナット付きTボルト1個を装着。 狭い幅は、テーブルルームが最小限に抑えられている便利なクランプ手段を提供します。 底面に対する垂直方向の正方形。0.0002インチ/12インチ以内です。 垂直面が 0.0002" 以内のキースロット正方形。 垂直面に平行な内側の面は、9201 モデルでは 0.0002"、9202 では 0.0003" 以内です。 ...

... 複数の位置でのクランプ作業に便利です。 二乗操作に最適です。 クラス35-40鋳鉄製。 すべての面と端点が正方形と平行になります。 機械加工仕上げ-正方形と平行 0.002インチ/6インチ。 地面仕上げ-正方形 0.0005インチ/6インチ。 平行寸法は6インチあたり0.00025インチ以内です。 ロングフォーム認証 広告されたサイズや許容差を示すフォーム。 これらのサイズおよび/または公差の実際の測定値。 ...

... JASHユニバーサル直角または膝角度は、器具を作るためだけでなく、サーフェスの平方性と平行度をチェックするために広く使用されています。 加工面はすべて正方形で平行で、ジョブは互いに対して正方形の異なる平面で回転できます。 顕著な特徴は、 IS-210のグレードFG-220に準拠した、近粒の平鋳鉄鋳物から作られています。 作業面と側面は手削り仕上げで提供されます。 100 mm 当たり 10 ミクロン以内の面の正方性。 100mmあたり10ミクロン以内の面の平行性。 ...

... JASH 鋳鉄直角は、部品の検査や正方形検査に垂直リファレンスとして広く使用されています。 鋳鉄直角は底部を有し、隣接する正方形の面は互いに平らで正方形に終了するだけでなく、隣接する2つの狭い側面は、他の2つの面に平坦で正方形に終了し、互いに平行である。 顕著な特徴は、 IS-210のグレードFG-220に準拠した密粒の無地鋳鉄鋳物から作られ、 作業面と側面は手削り仕上げで提供されます。 2つの作業面が設けられています（高さ x B & 長さ x B）。 ...

... JASH 鋳鉄アングルプレートは、レイアウト、ツーリング、機械加工の垂直位置で作業をクランプおよび保持するための実用的な手段を提供します。 精密 Tスロット角度板は、検査用の垂直基準としても使用されます。 彼らは、成形、計画フライス加工、研削、穴あけ加工、ボーリング加工に理想的な治具を作ります。 精密工具の大手メーカーおよびサプライヤーから最高のスロット付きアングルプレートを入手してください。 顕著な特徴 は、IS：2554、標準的な角度プレートは、ウェッブされ、クランプを容易にするために、両方の作業面にコアスロットが設けられています。 ...

... これらの調整可能な回転角度プレートを使用すると、作業を任意の角度で迅速かつ正確に設定できます。 0 ～ 90° の設定で目盛り付けされており、手動で簡単に調整でき、2つのロッキングナットを使用して調整位置にロックできます。 設定の目的のために、少なくとも1 度を読む度スケールがボス自体に付けられます。 これにより、設定の精度が向上します。 旋回角度プレート内の旋回面は、固体から機械加工されたTスロットが設けられています。 他の面は、機械テーブル上の角度板をクランプするための鋳造コアスロットとして設けられています. ...

... 工作機械、定盤、三次元測定機などの精密なクランプツールとして使用します。 デザイン 本来の安定性と反りに強い鋳造ボディ。立面にはクランプ用の溝が設けられています。辺の長さが300mmであることから、対角線上の筋交いが裏面に組み込まれています。 BSタイプのクランプ面には、クランプ用のスロットが付いています（写真はありません）。 >2面精密型、No.65001。 >全面精密型、No.65021。 タイプBN、クランプ面にDIN 650準拠のT字型クランピングスロット付き >精密2面タイプ、No.65101。 >全面精密型、No.65121。 作業中 >精密2面加工、立ち面とクランプ面は、指定された精度で精巧に加工され、平らで長方形になっています。残りの面も仕上げられています。 >全面的に精密な加工が施されており、立面、クランプ面、および狭い側面は、指定された精度で精巧に加工され、平らで、平行で、長方形になっています。 精度 >JFA精密級II：0.020mm、研磨済み >JFA精密級I：0.008mm、擦過、触過 >JFA精密級I+：0,004mm、特に削り出しとタッチ。 >JFA精密級I++：0,002 ...
