集積回路電流センサー

... MLX91207 は、標準 SO-8 パッケージに搭載された完全カスタムプログラマブルなモノリシック電流センサ IC です。ホールセンサは、外部印加磁束密度に比例した高速アナログ出力信号と、追加の温度計出力を提供します。MLX91207 電流センサを使用すると、高速応答時間 < 10usec で堅牢な電流センサソリューションを構築できます。 完全にプログラム可能なプラグアンドプレイセンサ MLX91207 電流センサ IC は、車載規格に適合しており、特に 70 ...

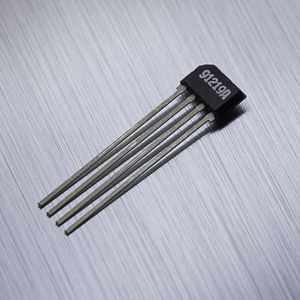

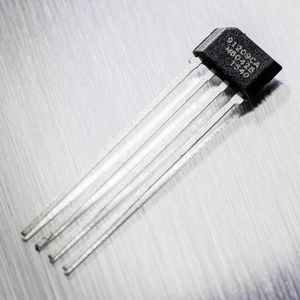

... MLX91209 は、標準的な SIP パッケージにパッケージされた完全顧客プログラマブルなモノリシックセンサ IC です。ホール電流センサ IC は、外部印加磁束密度に比例した高速アナログ出力信号を提供します。MLX91209 電流センサにより、... 製品概要 MLX91209 は、標準 SIP パッケージにパッケージされた、完全に顧客によるプログラム可能なモノリシックセンサ IC です。ホール電流センサ IC は、外部印加磁束密度に比例した高速アナログ出力信号を提供します。MLX91209 ...

... MLX91211は、ケーブル、バスバー、PCBトレースなど、導体を流れる電流によって発生する磁界を非接触で検知する第2世代の中速電流センサーです。 MLX91211は、ケーブル、バスバー、PCBトレースなど、導体を流れる電流によって発生する磁界を検知する第2世代の中速電流センサです。 外部磁界の影響を最小限に抑え、電流の流れによって発生する磁界の集中を最大化するため、センサーは通常、強磁性コア内に配置されます。 MLX91211 - 40kHzコンベンショナルホール電流センサIC このセンサは、電源電圧（3.135V～5.5Vの範囲で使用可能）に対してレシオメトリックなアナログ出力を備えています。MLX91211 ...

一次電流: 50 A - 5,000 A

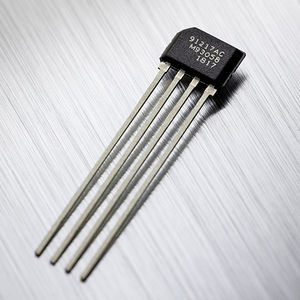

... MLX91217 は、Gen2.5 高速電流センサ IC ポートフォリオの一部であり、主にインバータ/コンバータ アプリケーションをターゲットとしています。信号集中のために外付けの強磁性コアを使用するコンベンショナル・ホール技術によって 製品概要 MLX91217 は、主にインバータ/コンバータ・アプリケーションをターゲットとした Gen 2.5 高速電流センサ IC ポートフォリオの一部です。コアのエアギャップ内の磁束密度は、内蔵ホール効果技術で測定され、5V ...

一次電流: 200 A - 2,000 A

... MLX91219 は、デュアル過電流検出（OCD）機能、3.3V/5V のフレキシブルな電源供給、SNR の改善により、モジュール設計を簡素化する高速・高精度の従来型ホール電流センサです。 製品概要 MLX91219 は、デュアル過電流検出（OCD）機能、3.3V/5V の柔軟な電源供給、SNR の改善により、モジュール設計を簡素化する高速高精度従来型ホール電流センサです。強磁性コアを使用するホール技術により、200A から 2000A を超える電流を測定できます。 MLX91219は、モノリシックな従来型ホール効果センサーです。このセンサーは、IC表面に平行に印加された磁束密度に比例したアナログ出力電圧を提供します。 MLX91219 ...

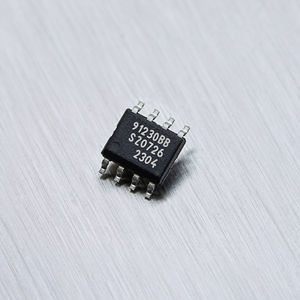

... MLX91230 は DC 電流を検出します。IVT測定機能を統合し、マイクロコントローラを内蔵し、安全アプリケーションをサポートします。EVバッテリ管理や配電システムに最適です。 製品概要 MLX91230は、初のスマートホールベース電流センサであり、Melexis Gen 3ポートフォリオの一部です。1つのICで3つの物理量（電流、電圧、温度）を測定し、専用の32KBフラッシュメモリを搭載したASIL準拠のこの製品は、安全アプリケーションに最適です。MLX91230は、その診断機能により、インテグレータがすべての安全メカニズムを開発する際の重要な負担を軽減します。これには、オンチップ過電流検出が含まれます。 充電状態（SoC）、健全性状態（SoH）、機能状態（SoF）といったバッテリーの指標はEVの航続距離に直結しているため、高い電流検出精度はこれらの計算において重要な要素となる。MLX91230は、温度（-40℃～125℃）に対して±0.5%の精度を持ち、±1%の生涯ドリフトを許容します。MCUは、より高いダイナミックレンジをカバーする自動ゲインコントロールを可能にし、オンボードフラッシュメモリは、カスタムソフトウェアの展開とシステムの不完全性の広範な補正をサポートします。SOCI8 ...

... MLX91206 は、再生可能エネルギー・アプリケーション、ハイブリッド車（HEV）、電気自動車（EV）における非接触電流センシングの新たな可能性を開きます。このデバイスは、Triaxis® 技術を採用したカスタマー・プログラマブルなモノリシック・センサICです。小型で経済的な電流センサ・ソリューションを高速応答で構築することができます。このチップは、バスバーやプリント基板（PCB）トラックなどの外部導体に流れる電流を直接モニターします。 主な特長 Triaxis®技術によるプログラム可能な高速IMC-Hall®電流センサーIC 高速応答時間 広い帯域幅 ...

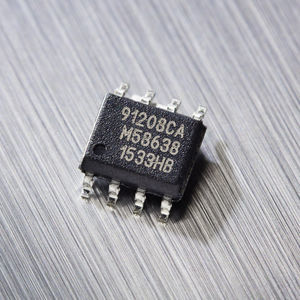

... MLX91208 は、標準的な SO-8 パッケージにパッケージされた、完全にカスタマープログラム可能なモノリシックセンサ IC です。このセンサはIMC-Hall®技術を特徴としており、ダイ上に集積された磁気集束体（IMC）により非常に高い感度を実現しています。ホールセンサは、外部印加磁束密度に比例した高速アナログ出力信号を提供します。MLX91208電流センサICにより、3µsの高速応答時間で高精度な電流センサソリューションを構築できます。 主な特長 カスタマプログラマブル高速電流センサ ...

一次電流: 200 A - 2,000 A

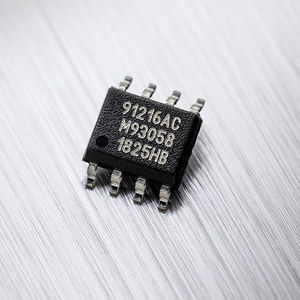

... MLX91216は、高速・高精度のIMC-Hall®電流センサで、主にインバータ/コンバータのアプリケーションやバッテリ管理システム（BMS）の冗長監視を対象としています。 主な特長 高精度 拡張オンチップ・フィルタリング 診断機能の向上 製品概要 MLX91216 は、Gen2.5 高速電流センサポートフォリオの一部で、主にインバータ/コンバータアプリケーション、およびバッテリ管理システム（BMS）の冗長モニタを対象としています。IMC-Hall®技術（クロストーク耐性のために柔軟なUシールドを使用）により、200A～2000Aの範囲で電流を測定できます。シールド内部の磁束密度は、オンチップの集積磁気集束器（IMC）で増幅され、内蔵ホール効果技術で測定され、5Vフルスケールのレシオメトリックおよび高速アナログ出力に増幅されます。この斬新なCMOSホール効果センサーは、オフセット、感度、およびフィルタリングの設定を工場でトリミングして提供されますが、Melexisのプログラミング装置PTC-04を使用することでお客様によるプログラミングが可能です。 SOIC8パッケージとUシールドにより、垂直スタッキングや容易な機械的組み立て、軽量化、真の表面実装製造プロセスが可能になります。IMC-Hall®テクノロジーは、電化が活気のある送電環境などに近づいたときに見られるような振動の多い環境に非常に適しています。 特長と利点 高精度 熱オフセットドリフト ...

一次電流: 200 A - 2,000 A

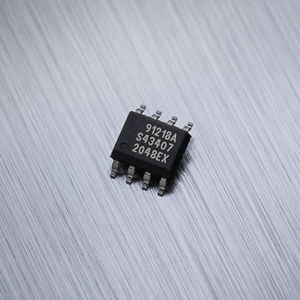

... MLX91218 は、デュアル過電流検出機能、3.3V/5V の柔軟な電源供給、SNR の改善により、モジュール設計を簡素化する高速高精度 IMC-Hall® 電流センサです。 主な特長 デュアル過電流検出 フレキシブルな電源電圧 選択可能なアナログ出力 製品概要 MLX91218 は、デュアル過電流検出（OCD）機能、柔軟な電源電圧 3.3V/5V、および向上した SNR により、モジュール設計を簡素化する高速高精度 IMC-Hall® 電流センサです。IMC-Hall®技術（クロストーク耐性のための柔軟なUシールドを使用）により、200A～2000Aの範囲で電流を測定できます。 MLX91218は、IMC-Hall®技術に基づくモノリシックホール効果センサです。このセンサは、IC表面に平行に印加された磁束密度に比例したアナログ出力電圧を提供します。 MLX91218の伝達特性は、温度に対して工場出荷時にトリミングされており、顧客による校正の終了時にプログラム可能です（オフセット、感度、フィルタリング、内部過電流しきい値）。 400kHzの帯域幅と高速応答時間により、高速スイッチングによる高速応答時間が要求されるモータ制御、インバータ、コンバータなどの高速アプリケーションに特に適しています。 SOIC8パッケージで、2つ目のOCDを搭載しています。特筆すべきは、オンチップ過電流検出機能により、アクティブLowオープンドレイン出力でOCDイベントを報告することで、基板スペースとコストを節約できることです。 ...

一次電流: 10, 20, 30 A

Allegro® ACS712 は、工業、商業、および通信システムにおける AC または DC 電流検出のための経済的で正確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。代表的な用途には、モータ制御、負荷の検出と管理、スイッチ モード電源、および過渡電流障害保護などがあります。このデバイスは、自動車用途向けではありません。自動車向けのグレード バージョンについては、ACS714 を参照してください。 デバイスは、ダイの表面付近に銅伝導路を備えた正確で低オフセットのリニア ...

一次電流: 20, 30 A

Allegro® ACS713 は、工業、商業、および通信システムにおける AC または DC 電流検出のための経済的で正確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。代表的な用途には、モータ制御、負荷の検出と管理、スイッチ モード電源、および過渡電流障害保護などがあります。このデバイスは、自動車用途向けではありません。自動車向けのグレード バージョンについては、ACS715 を参照してください。 デバイスは、ダイの表面付近に銅伝導路を備えた正確で低オフセットのリニア ...

一次電流: 10, 20, 30, 50 A

Allegro® ACS714 は、自動車システムにおける AC または DC 電流検出のための経済的で正確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。代表的な用途には、モータ制御、負荷の検出と管理、スイッチ モード電源、および過渡電流障害保護などがあります。 デバイスは、ダイの表面付近に銅伝導路を備えた正確で低オフセットのリニア ホール センサー回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール ...

一次電流: 20, 30 A

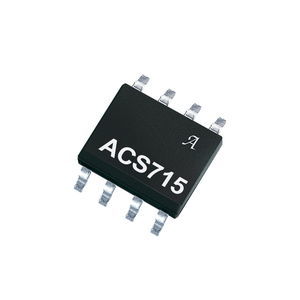

Allegro® ACS715 は、自動車システムにおける DC 電流検出のための経済的で正確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。代表的な用途には、モータ制御、負荷の検出と管理、スイッチ モード電源、および過渡電流障害保護などがあります。 デバイスは、ダイの表面付近に銅伝導路を備えた正確で低オフセットのリニア ホール センサー回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC ...

一次電流: 10, 20, 30, 50 A

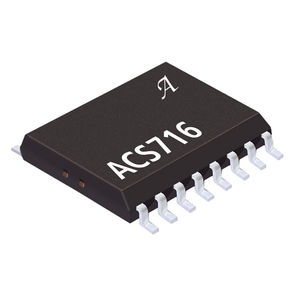

Allegro® ACS716 電流センサーは、工業、商業、および通信システムで経済的かつ正確な方法で電流を感知します。デバイスは、省スペースの表面実装パッケージで提供されるため、お客様の用途に簡単に実装できます。 ACS716 は、シリコン ダイ表面近くに銅伝導路を備えた高精度のリニア ホール センサー IC で構成されています。印加した電流は銅伝導路を流れ、ホール センサーのアナログ出力電圧は、印加した電流により生じた磁場を線形追跡します。ACS716 ...

一次電流: 50, 100 A

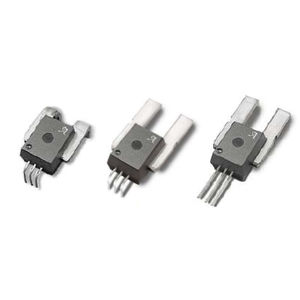

電流センサー IC の Allegro ACS756 シリーズは、工業、自動車、商業、および通信システムで AC または DC 電流を検出するための経済的で的確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。代表的な用途には、モータ制御、負荷検出と管理、電源、過電流障害防止が含まれます。 デバイスは、ダイ付近に銅伝導路を備えた正確で低オフセットのリニア ホール センサー回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール ...

一次電流: 50, 100, 150, 200 A

電流センサー IC の Allegro ACS758 シリーズは、AC または DC 電流検出のための経済的で正確なソリューションを提供します。代表的な用途には、モータ制御、負荷検出と管理、電源とDC/DC コンバータ制御、インバータ制御、および過電流障害検出などが含まれます。 デバイスは、ダイ表面近くに銅伝導路を備えた正確で低オフセットのリニア ホール回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC により比例電圧に変換されます。デバイスの精度は、磁気信号がホール ...

一次電流: 50, 100, 150, 200 A

電流センサー IC の Allegro®ACS759 シリーズは、AC または DC 電流検出のための経済的で正確なソリューションを提供します。代表的な用途には、モータ制御、負荷検出と管理、電源と DC/DC コンバータ制御、インバータ制御、および過電流障害検出などが含まれます。 デバイスは、ダイ表面近くに銅伝導路を備えた正確で低オフセットのリニア ホール回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC により比例電圧に変換されます。デバイスの精度は、磁気信号がホール ...

一次電流: 0 A - 1,000 A

A1365はリニア出力ホール効果センサーICで、電流検出用途で高精度な出力を広帯域で、優れた分解能で提供します。このデバイスには分割型の線形補間による温度補償技術を採用し、優れた感度精度とオフセット電圧調整を実現していますので、温度ドリフトはほとんどありません。この改良のため、幅広い動作温度で総エラーを大きく削減しています。 柔軟にプログラムできるOver Field Fault信号（FAULTピン）は、高磁界条件の検出に使えます。車載用途で重要な接地断線検出、仕様未満のVCCに対する低電圧ロックアウト、ユーザーが選択可能な出力電圧クランプも装備しています。このセンサーの精度と診断機能は、HEVコンバーター、DC/DCコンバーターアプリケーションなどの車載ソケットに最適です。 A1365ホール効果センサーICは非常に高感度、高速、温度に対して安定です。このデバイスは高精度と柔軟性に加えて、VCC電源と出力ピンを使ってユーザーがプログラムでき、デバイスをアプリケーション中で最適化できます。 このホール効果センサーICはレシオメトリックで、磁界に比例した電圧出力を出力します。静止出力電圧は電源電圧VCCの約50%（双方向）でユーザーが調節できます。感度は0.6～14 ...

一次電流: 0 A - 1,000 A

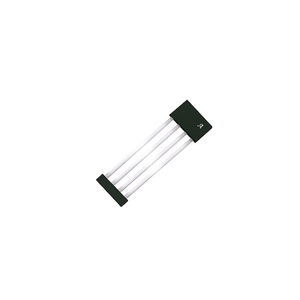

A1366は、高精度かつ高分解なリニアホール素子センサーICで、工場出荷時にプログラミングが可能です。本製品の新しい特許取得済みの温度補償技術は、すべての動作温度範囲に対して事実上フラットな感度とオフセットを提供します。このフラットな温度特性により、電流検出用に最適です。温度補償はアナログ信号パスの帯域を損なうことなく、EEPROMを内蔵したデジタル回路で行われ、特にHEV車のインバーターやDC/DCコンバーターさらに電動パワーステアリング(EPS)に最適なIC製品となります。 このレシオメトリックホール素子センサーICは印加磁界に比例した電圧を出力します。感度および無磁界時のの静止状態における出力オフセットは、保証温度範囲に対して±1%以下の精度を提供できる高解像度で工場出荷時にプログラミングされます。 本製品は、低雑音高利得アンプ、クランプ化した低インピーダンス出力段、及び弊社独自の高帯域ダイナミックオフセットキャンセル技術を用いたBiCMOS集積回路と高感度ホール素子から構成されています。これら先進的なホール効果IC技術は、業界をリードする120KHzという検知帯域を提供します。このデバイスは車載アプリケーションで高い信頼性を保つ為、断線検知機能を組み込んでいます。 -40℃から150℃までの広い温度範囲を保証いたします。A1366は、1mm厚の4ピンSIP(シングルインラインパッケージ:サフィックス ...
