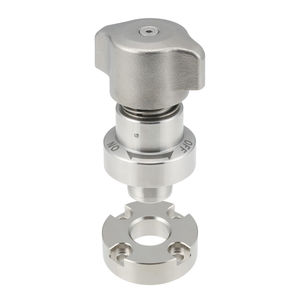

プレート式ゼロ点センタリング及び制御システム

... クランピングモジュール（フランジ式） モジュラープルクランピングシステムは、CNCマシニングセンター上で0.005mmの位置決め繰り返し精度を持つクイックチェンジ治具を可能にします。 迅速な位置決めとクランプは、位置決め、センタリング、ネジ止めなどの作業を省き、治具のセットアップ時間を短縮します。 この機械式ゼロ点クランプシステムは、取り付け位置を変えることで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -柱状のプルクランプ フィクスチャープレート底面に取り付けられたクランプスクリューを引き下げます。 -優れた繰り返し精度 0.二面接触による005mmの繰り返し精度 外付け治具のセットアップにより、機械のダウンタイムをなくします。 -クイック＆イージークランプ 位置決めとクランプが一度に完了 3回回すだけ -フレキシブルなポジショニング モジュールの取り付け位置を変えることで、様々なサイズのフィクスチャーに柔軟に対応。 -技術情報 クランプ力(kN): ...

... CLAMPING MODULES（ダブル モジュラープルクランピングシステムは、CNCマシニングセンターにおいて、0.005mmの位置決め再現性で固定具を素早く変更できるシステムです。 迅速な位置決めとクランプにより、位置決め、センタリング、ネジ止めなどの作業が不要となり、治具のセットアップ時間を短縮できます。 この機械的なゼロ点クランプシステムは、取り付け位置を変更することで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -支柱型のプルクランプ フィクスチャープレートの底面に取り付けられたクランピングスクリューを引き下げることができます。 -優れた繰り返し精度 0.2面接触による005mmの繰り返し精度 外付け治具のセットアップにより、機械のダウンタイムがなくなります。 -クイック＆イージークランプ 1回の操作で位置決めとクランプが可能 3回回すだけ -フレキシブルな位置決め モジュールの取り付け位置を変更することで、様々なサイズのフィクスチャに柔軟に対応します。 -技術情報 クランプ力(kN)：5kN、8kN、15kN、25kN 許容ねじトルク(Nm): ...

... アダプタープレートQuick-Point® duo2を使用すると、LANG Technikの最小センタリングバイスMakro-Grip® 46 microを通常のQuick-Point® 52ゼロ点プレートでクランプすることができます。このアダプタープレートは85 x 85 x 27 mmの大きさで、52 mmのゼロポイントグリッドにØ 16 mmのクランピングスタッドを4つ装備し、上面にMakro-Grip® 46 microの2つのクランピングスタッドと同じ2つのゼロポイント穴があります。 ...

... 新しいQuick-Point® duo6グリッドプレートには6つのゼロ点取り付け穴があり、合計3つの取り付けオプションが可能です。2つのMakro-Grip® 46 microを並べてクランプ、1つのMakro-Grip® 46 microを中央に配置、または4つのクランピングスタッドを備えた通常のMakro-Grip® 5軸バイス（46または77）を1つ。このゼロポイントプレートには、82mmのグリッドに予め定義された取り付け穴があり、例えばクイックタワー水平クランピングタワーにそのまま取り付けることができます。 ...

... クイックポイントduo2グリッドプレートは、事前に定義された取り付け穴なしで提供され、ニーズや要件に応じて変更することができます。わずか85 x 85 mmのこのゼロポイントプレートは、LANG Technikのすべてのプレートの中で最小の設置面積です。上面には2つのゼロ点取り付け穴があり、新しい5軸バイスMakro-Grip® microに対応します。 ...

... 4つ折りグリッドプレート96は、比類なき品質の「ベースプレート」と言える。それには理由がある！多くの位置決めオプション、汎用性、拡張性のおかげで、ゼロ点クランプシステムを使い始めたばかりのユーザーが最初に選択することがよくあります。その柔軟性により、将来的な、おそらくはまだ未知の用途に対しても、あらゆる選択肢が開かれています。 ...

... 4つ折りグリッドプレート96は、比類なき品質の「ベースプレート」と言える。それには理由がある！多くの位置決めオプション、汎用性、拡張性のおかげで、ゼロ点クランプシステムを使い始めたばかりのユーザーが最初に選択することがよくあります。その柔軟性により、将来的な、おそらくはまだ未知の用途に対しても、あらゆる選択肢が開かれています。 ...

... 丸型2つ折りグリッドプレート96は、中型サイズの丸型マシンテーブルに、できるだけ広い範囲でゼロ点クランプシステムを装備するのに適しています。取り付け穴パターンにより、スロット間隔100 mmのすべてのマシンテーブルに取り付け可能で、1台または2台のクランプ装置を並べて取り付けることができます。クランプスクリューまたはクイックロックファスナーで操作します。 ...

... 丸型2つ折りグリッドプレート96は、中型サイズの丸型マシンテーブルに、できるだけ広い面積のゼロ点クランプシステムを装備するのに適しています。1つまたは2つのクランプ装置を並べてクランプすることができ、円形マシンテーブルとの視覚的な相性も抜群です。クランピングスクリューがある側の2つ折りプレートには、クイックロックファスナーを使用できる直線面があります。 ...

... 2つ折りグリッドプレート96は、4つ折りグリッドプレート96の補助としてよく使用されます。これら2枚の複数のグリッドプレートを組み合わせたり並べたりすることで、ゼロ点グリッドが広がり、クランプ位置が増え、Makro-Grip® Ultraシステムのような大きなクランプ装置を使用する場合、機械テーブル上の接触面が増えます。連続したゼロ点グリッドにより、マシンテーブル上の利用可能なスペースを効率的に使用することができます。 ...

... この4つ折りグリッドプレート52には、126 x 126 mmの間隔でM8ネジ用の取り付け穴があります。したがって、63 mm のスロット間隔のマシンテーブルや、Hermle、Matsuura、Hurco などの十字型または星型のスロットを持つマシンテーブルで使用できます。このマルチグリッドプレートでは、1本のネジで4つのクランプポジションを操作できます。 ...

... 4つ折りグリッドプレート52は、Quick-Point® 96システム用のクランピングスタッドを標準装備しており、レシーバープレートとしても使用できます。これにより、オペレーターは96 mmの大きなゼロポイントグリッドによるシングルクランプと、52 mmのゼロポイントグリッドによる小さな部品のマルチクランプを柔軟に切り替えることができます。クランピングスタッドを取り外すと、4つ折りグリッドプレート52は、個々の穴パターンを挿入することにより、マシンテーブルに直接取り付けることができます。 ...
