スチール製ゼロ点センタリング及び制御システム

... クランピングモジュール（フランジ式） モジュラープルクランピングシステムは、CNCマシニングセンター上で0.005mmの位置決め繰り返し精度を持つクイックチェンジ治具を可能にします。 迅速な位置決めとクランプは、位置決め、センタリング、ネジ止めなどの作業を省き、治具のセットアップ時間を短縮します。 この機械式ゼロ点クランプシステムは、取り付け位置を変えることで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -柱状のプルクランプ フィクスチャープレート底面に取り付けられたクランプスクリューを引き下げます。 -優れた繰り返し精度 0.二面接触による005mmの繰り返し精度 外付け治具のセットアップにより、機械のダウンタイムをなくします。 -クイック＆イージークランプ 位置決めとクランプが一度に完了 3回回すだけ -フレキシブルなポジショニング モジュールの取り付け位置を変えることで、様々なサイズのフィクスチャーに柔軟に対応。 -技術情報 クランプ力(kN): ...

... CLAMPING MODULES（ダブル モジュラープルクランピングシステムは、CNCマシニングセンターにおいて、0.005mmの位置決め再現性で固定具を素早く変更できるシステムです。 迅速な位置決めとクランプにより、位置決め、センタリング、ネジ止めなどの作業が不要となり、治具のセットアップ時間を短縮できます。 この機械的なゼロ点クランプシステムは、取り付け位置を変更することで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -支柱型のプルクランプ フィクスチャープレートの底面に取り付けられたクランピングスクリューを引き下げることができます。 -優れた繰り返し精度 0.2面接触による005mmの繰り返し精度 外付け治具のセットアップにより、機械のダウンタイムがなくなります。 -クイック＆イージークランプ 1回の操作で位置決めとクランプが可能 3回回すだけ -フレキシブルな位置決め モジュールの取り付け位置を変更することで、様々なサイズのフィクスチャに柔軟に対応します。 -技術情報 クランプ力(kN)：5kN、8kN、15kN、25kN 許容ねじトルク(Nm): ...

... CLAMPING MODULES（シングル モジュラープルクランピングシステムは、CNCマシニングセンターにおいて、0.005mmの位置決め再現性で固定具を素早く変更できるシステムです。 迅速な位置決めとクランプにより、位置決め、センタリング、ネジ止めなどの作業が不要となり、固定具のセットアップ時間を短縮できます。 この機械的なゼロ点クランプシステムは、取り付け位置を変更することで、異なるサイズのフィクスチャープレートを保持します。 -特徴 -支柱型のプルクランプ フィクスチャープレートの底面に取り付けられたクランピングスクリューを引き下げることができます。 -優れた繰り返し精度 0.2面接触による005mmの繰り返し精度 外付け治具のセットアップにより、機械のダウンタイムを排除。 -クイック＆イージークランプ 1回の操作で位置決めとクランプが可能 3回回すだけ -フレキシブルな位置決め モジュールの取り付け位置を変えることで、様々なサイズのフィクスチャーに柔軟に対応します。 -技術情報 クランプ力(kN)：5kN、8kN、15kN、25kN 許容ねじトルク(Nm): ...

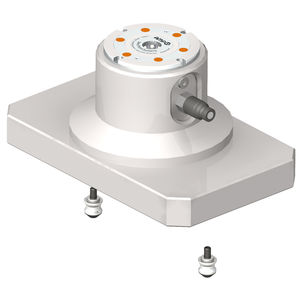

... UNILOCK 5軸基本モジュール VARIO システムサイズ 80mm MATERIAL 炭素鋼 バージョン 本体は酸化処理。 接触面は焼き入れと研磨。 注意事項 UNILOCK 5軸基本モジュールVARIOは、ワークやフィクスチャをクランプする際に柔軟なポジショニングを可能にします。 基本モジュールVARIOは、ベース部のレールにある1本または2本のUNILOCKクランプピンを使って取り付けることができます。2本のクランプピンを使用する場合、レールはクランプピンの間にガイドされ、クランプピンの方向に沿ってのみ前方または後方に移動することができます。UNILOCKクランプピンを1つだけ使用する場合、VARIOベーシックモジュールは自由に回転させることができます。位置は背面の六角ネジで固定されます。このため、さまざまなサイズのゲージを作ることができます。この基本モジュールは、第3、第4のクランプポイントとしてよく使用されます。 UNILOCKクランプピンとM10、M12、M16ネジの組み合わせで、以下のクランプ力が可能です： - ...

... UNILOCK クランプモジュール ESM 176 MATERIAL スチール バージョン 接触面はケースハードニングと研削加工が施されています。 注意事項 UNILOCKクランプモジュールは、機械テーブルや固定具（プレート、キューブ、タワーなど）の一部として、突起の有無にかかわらず、どのような位置にも取り付けることができます。クランプモジュールの空圧制御は単独でも複数でも可能で、個々のゼロ点クランプシステムを製作することができます。モジュール設計により、クランプモジュールの数や間隔をクランプ作業に合わせて理想的に調整することができます。 高いクランプ力は、内蔵されたスプリングパッケージによって生み出されます（ユニットは一定の空気圧をかけずにクランプされます）。 リリースプロセスは空気圧で行われます。 圧力低下や圧縮空気供給の変動があっても、完全な牽引力が維持されます。 すべてのクランピングモジュールには、ターボ機能が標準装備されています。ターボ」エアポートの短いエアインパルスは、スプリングによる通常の牽引力を大幅に増加させます。その結果、クランピングモジュールは重切削加工にも使用することができます。 ...

... クランプセグメントによるロック プラス接続 防錆強化ステンレススチール 2つの回転ロック 位置決めチェック機能内蔵 空気圧式ピストン位置検出 ブローアウト機能内蔵 2種類の接続オプション オプションの自動シール ...

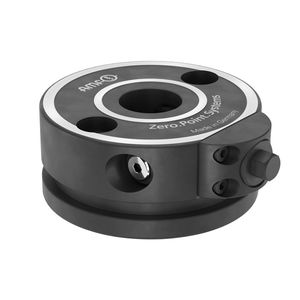

... 機械的に開閉する。 工具鋼、焼入れ 繰返し精度 < 0.01 mm 機械式ゼロ点クランプシステムは、切削加工または非切削加工中に最適なクランプを設定するためのシステムです。特に、ゼロ点クランプシステムによるクランプソリューションのモジュール設計に適しています。 機械式ゼロ点クランピングシステムは、高い保持力、挿入力、閉鎖力を備えています。 クランピングモジュールは、マイナスネジM8で中央に取り付けます。位置決め用のシリンダーピン用のダボ穴が標準装備されています。 クランプモジュールの開閉には、AMFフェーススパナ（注文番号54940）をお勧めします。 ...

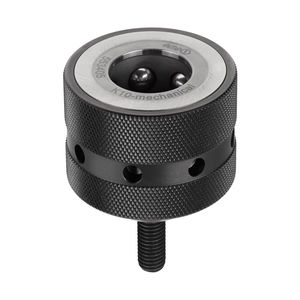

... 機械式ゼロ点クランプシステムは、90°オフセットされたインデックス溝により、切削加工および非切削加工時に最適なクランプを実現します。 特に、ゼロ点クランプシステムによるクランプソリューションのモジュール設計に適しています。 90°オフセットされたインデックス溝を持つメカニカルアセンブリクランプモジュールは、高い保持力、挿入力、閉鎖力を備えています。 クランピングモジュールは機械テーブル上に配置し、円周上のクランピングエッジで機械的なクランピングエレメントを介して固定することができます。 下面には、マーキングスリーブ用の位置決め穴と、グリッドパレットにM12皿ネジで固定するための貫通穴があります。また、K20クランプニップル用の位置決め穴もすでにモジュール内に作られています。 このメカニカルクランプモジュールでは、K10および/またはK20バージョンのクランプニップルが使用されます。用途に応じて、ゼロポイント、剣、アンダーサイズのニップルを使用することができます。 このクランピングモジュールは、最大80℃までの周囲温度で使用できます。80°C. ...

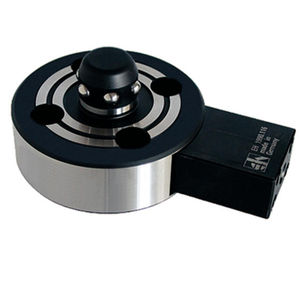

... SPEEDY Connect SPEEDY Connectシリーズは、高品質の工具鋼で作られた高速閉鎖クランプと、コンパクトな外形寸法のために非常に低いスペース要件を持つ陽極酸化された高強度アルミニウム製のハウジングです。 システムは、スプリングを使用して機械的にクランプされ、力は空気圧でブーストされ、システムは空気圧で解放されます。 SPEEDY 接続は、スプリングアセンブリが一体化されているため、セルフロックです。 内蔵ポーリングユニットは、エレメント背面のLEDの3つの信号（「ニップルなしクランプ」、「ニップルクランプ」、または「リリース」）を介してクランプ状態を取得し、信号を送信し、さらに上位レベルのコントローラに転送するためのデジタル信号を介して信号を送信します。 ...

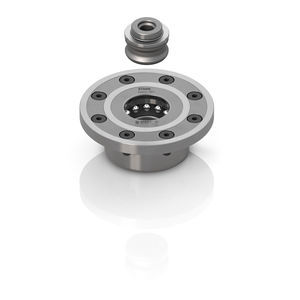

... STARK.easyclickは、エネルギー入力なしで瞬時にカチッと音がして保持される機械式高速閉鎖クランプです。解放には、4～8バールの圧力でエアーを接続するだけです。 STARK.easyclick製品ファミリーの特徴 クリック。押し込むことによるクランププロセス コンパクト。直径85mm、高さわずか19mm パワフル：クランプ力5kN、保持力10kN 経済的: 4バールでリリース 高速。リリース時間0.1秒 ...

... STARK.classic（スターク・クラシック 単動式、油圧式 STARK.classic製品群のファストクロージングクランプは、ゼロ点クランピングシステムで、幅広い用途に使用できます。STARK.classicは、マシンパレット、プレート、アングル、キューブ、タワー、スイングブリッジへの取り付けに使用します。フライス加工、旋盤加工、研削加工、放電加工などの一般的な機械加工や、テストベンチ、組立治具に使用できます。高品質の工具鋼で作られた素早く閉じるクランプは、機械的にクランプされ、油圧でリリースされます。 STARK.classic製品ファミリーの特徴。 リフティングSTARK.classicは、リリース時にパレットを持ち上げます。 シンプル：洗浄が簡単 正確: ...

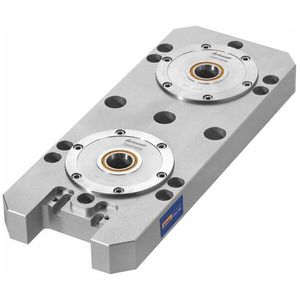

... 4つ折りグリッドプレート96は、比類なき品質の「ベースプレート」と言える。それには理由がある！多くの位置決めオプション、汎用性、拡張性のおかげで、ゼロ点クランプシステムを使い始めたばかりのユーザーが最初に選択することがよくあります。その柔軟性により、将来的な、おそらくはまだ未知の用途に対しても、あらゆる選択肢が開かれています。 ...

... 4つ折りグリッドプレート96は、比類なき品質の「ベースプレート」と言える。それには理由がある！多くの位置決めオプション、汎用性、拡張性のおかげで、ゼロ点クランプシステムを使い始めたばかりのユーザーが最初に選択することがよくあります。その柔軟性により、将来的な、おそらくはまだ未知の用途に対しても、あらゆる選択肢が開かれています。 ...

... 丸型2つ折りグリッドプレート96は、中型サイズの丸型マシンテーブルに、できるだけ広い範囲でゼロ点クランプシステムを装備するのに適しています。取り付け穴パターンにより、スロット間隔100 mmのすべてのマシンテーブルに取り付け可能で、1台または2台のクランプ装置を並べて取り付けることができます。クランプスクリューまたはクイックロックファスナーで操作します。 ...

位置決めクランプ・ピンはワークやパレット、治具などを素早く確実にクランプ、締結、調整、交換する等の用途に使われます 材質 熱処理鋼、熱処理、黒染 ステンレス鋼 1.4542（SUS630相当)、析出硬化処理

... 素材 本体 スチール、ケースハードニング、研磨 制御モジュール スチール、黒化処理 ...

スタンピングユニット モデル：ASC-153 シンプル、迅速、正確： 設定が簡単で、事前スタンピングが迅速、5軸加工の信頼性を大幅に向上 ASC-153 スタンピングユニットは、ワークピースの歯形を簡単に形成できるため、ワークピースとバイス間の正確な位置決めが可能 スタンピングユニットの鋸歯状のジョーはカスタマイズ可能 PDF： https://www.homge.com.tw/pdf/247322/Stamping-Uni​​t-for-Five-Axis-Adjustable-Self-Cetnering-Vises.pdf
