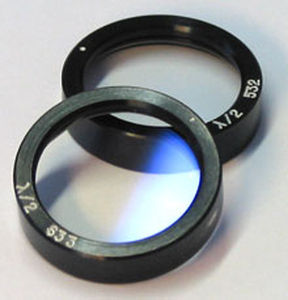

0次波長板

... エリオットサイエンティフィック社の高出力ゼロ次波長板は、接着剤を使用しないMolecular Fusion™プロセスによる永久接着で製造されています。これにより、光学的に接触した界面の損傷閾値と固体コンポーネントの機械的強度を持つコンポーネントを製造します。ゼロ次波長板は、温度安定性と波長耐性に優れていますが、通常、複数次数の部品よりも高価でした。しかし、新しい独自の製造技術により、これらの性能上の利点を低コストで利用できるようになりました。 WVPZ-H-0.50-V1-V1-M-633 ...

... ロー＆マルチオーダー波長板レーザーシステム、研究、イメージング用の経済的なハーフおよびクォーターシングルプレート波長板。 低次波長板と他の波長板との違いは？ TZO波長板とLO波長板の主な違いは、TZO波長板が要求されるリタデーションに合わせて正確に設計されているのに対し、LO波長板は低い（整数）オーダ数（波長）で要求されるリタデーションです。このLO設計は、2つの波長板を組み合わせた有効なゼロ次波長板とは異なります（必要なリターデーション値までは、互いに次数をキャンセルします）。結論として、エイリアン・フォトニクスの低次波長板は、多くのアプリケーションに適した堅牢で（物理的にもレーザーダメージの点でも）経済的なソリューションです。 レーザーシステム用低コスト低次波長板。 -レーザーシステムにおいて、低次HWPはレーザービームの偏光を回転させるために使用されます。これは、医療用途におけるレーザー出力の制御に役立ちます。 ...

... ゼロ次波長板は、ゼロ全波に所望の分数を加えたリターダンスを与えるように設計されています。ゼロ次波長板は、多重次波長板よりも優れた性能を示します。広帯域で、温度と波長の変化に対する感度が低く、より重要なアプリケーションに考慮されるべきです。 材質 石英 寸法公差 +0.0,-0.1 波面歪み <λ/8@633nm リタデーション公差 λ/500 平行度 <1秒角 表面品質 20/10scratch /dig クリアアプテラ中心 90 ARコーティング <0.2%@wvelength 標準波長：266nm, ...

... 波長板は、偏光を操作するために使用されます。それは複屈折結晶のリタデーションによって行われる。電界が波長板の光軸に対して45°に配置されると、通常の偏光と比較して異常な偏光が遅延に直面し、位相差が発生する。波長板の厚さによって、180度、90度、その他の遅れがあります。位相差が180度の場合、偏光方向は90度変わり、λ/2波長板と呼ばれます。90°の位相差の場合は円偏光となり、λ/4波長板と呼ばれる。しかし、波長板の厚さを適切に選択することで、これ以外の位相差も実現することができる。 波長板は様々な構成で作ることができます。最も一般的な構成はゼロオーダーで、2枚の結晶石英板を光軸を交差させて光学的に接触させるものです。もう一つは、ゼロオーダーのエアースペーシング構成で、水晶板をスペーサーを挟んで特殊なホルダーに取り付けるものです。いずれの場合も、ゼロオーダー構成では、20nm以上の波長帯域幅のリターデーションを設計することが可能です。長パルス用途やレーザー出力が数十ワット以下の場合は、波長板のマルチオーダー構成を使用することができます。このような構成では、結晶石英波長板は、典型的な厚さ〜1mmの単板となる。 結晶性石英波長板は、その構成にかかわらず、反射防止膜でコーティングされている。このコーティングは片面からの反射を0.2%未満に抑えますが、最高の透過率を達成する必要がある場合は、IBSコーティングを使用し、反射率を0.1%未満に抑えることも可能です。 ...

... 空隙ゼロ次波長板は、2枚の石英板を架台に設置し、2枚の石英板の間に空隙を形成することで構成される。2枚のプレート間の厚みの差がリタデーションを決定する。ゼロ次波長板は、多次波長板に比べて、温度や波長変化に対する依存性が大幅に低い。 -空気間隔 -厚さ1.5～2mm -ダブル位相差板 -広いスペクトル帯域幅 -広い温度帯域幅 -高い損傷しきい値 -ARコートとマウント 注 - 他のサイズやコーティングのカスタムデザインも承ります。 - UPTの標準コーティングをご利用いただけます。 ...

... 波長板は複屈折を示す材料で作られている。複屈折材料を通る異常光線と通常光線の速度は、それぞれの屈折率に反比例して変化する。この速度の違いは、2つのビームが再結合する際に位相差を生じさせる。特定の波長において、位相差はリターダー（波長板）の厚みに支配される。 ハーフ（λ/2）波長板。半波長水晶波長板に入射した直線偏光ビームは、直線偏光ビームとして現れますが、光軸に対する角度が入射ビームの2倍になるように回転します。したがって、半波長板は連続的に調整可能な偏光ローテーターとして使用できる。このような波長板は、偏光面を回転させるだけでなく、電気光学変調や、偏光キューブと組み合わせて使用する可変比ビームスプリッターとしても使用されます。 1/4（λ/4）波長板-薄膜補償器。直線偏光入射ビームの電界ベクトルと1/4波長板のリターダ主面のなす角が45°の場合、出射ビームは円偏光となる。ミラー反射などで1/4波長板が2重に通過すると、1/2波長板として機能し、偏光面をある角度に回転させます。1/4波長板は、直線偏光から円偏光を作り出すため、またはその逆のために使用されます。また、エリプソメトリー、光ポンピング、不要な反射の抑制、光アイソレーションのためにも使用されます。 ...

... 真のゼロオーダー波板は、高精度のアプリケーション向けに設計されています。 その厚さは非常に薄く（0.1mm未満）、真のゼロオーダー波板は温度、波長、入射角の帯域幅に優れています。 異なる用途に合わせて、当社の真のゼロオーダー波板は、エポキシ、単板真ゼロオーダー波板、テレコム真ゼロオーダー波板によってセメント真ゼロオーダー波板に分類されます。 True Zero Order ウェーブプレート-シングル プレートこのタイプのゼロオーダー波板は、高いダメージスレッショルド適用（1GW/cm2以上）用に設計されています。 ...

... 高品質光学グレードの結晶石英 四分波と半波リタデーションバージョンから作られた波長に敏感でない中程度の温度を調整するのは簡単で、 高出力および低出力レーザアプリケーションに適した 偏光（λ/2）の方向を回転させるか、 線形を円偏光に変換するか、逆に変換します（λ/4）。 ゼロ次波板は、異なる厚さに研磨された2つの薄い部分から形成され、必要と正確に等しい遅延差を有する。 これらのコンポーネントプレートは、直交する光軸方向を有するので、通常および異常な光線の役割は、一方のプレートから他方のプレートに通過する際に交換される。 ...
