永久磁石磁気チャック

名称 小型ワークや薄いワークのクランプに対応したパラレルポールピッチ付き手動永久マグネットチャック、研磨機での正確な研磨作業に最適。 適用分野 表面研磨機 ジグミーリング加工機械 形状加工研磨機 利点とメリット ワーク全体への均等な永電磁式把持力 少ない変形や低振動でワークをクランプ 低振動クランプ 面品質の改善、精度の大幅な向上 変形のないクランプ 把持力によるワークの変形や内部応力の発生がない モノブロック設計 剛性に優れたコンパクトで堅牢な構造 数秒でクランプ完了 最短の段取り時間が結果として生産性をアップ 低位置の磁界 加工工具の磁化を防止します

... Permamaxは非常に強力な永久磁気チャックです-手動でオン/オフを切り替えます。 これは、工作機械の小型および大型、薄くて厚い工作物、特にフライス加工のために普遍的に使用することができます。 用途： -特に小型および大型ワークのフライス加工用（>30×15×6mm） -厚さ0.8mmの薄い、強磁性ワークピース用、厚いワークピース用 特長： -液密 -表面は2mmで機械加工し、部分的に最大8mmまで掘削することができます -機械的にON/OFF切り替え -ワークピース はストレスフリーで高速クランプできます-片面のみが磁力的にクランプされるため5側処理 -高出力で平坦な磁界（ワークピースへの最大10mm浸透） -接着力：極ピッチ12+3mmで最大140 ...

... 丸型パーママックスは、平行磁極ピッチの非常に強力な永久磁石チャックです。手動切替式です。あらゆる種類の強磁性ワークに対応します。 用途 - 小型ワークにも使用可能 - 平面研削、内面研削、外面研削、旋削、ハードターニングに最適 特徴 - 高出力で液密 - 表面を2mm削り、深さ8mmまで部分的に穴あけ可能（D≤130mmでは5mm） - 機械的に切り替え可能 - ワークをストレスフリーで高速にクランプ可能 - 片側のみマグネットクランプのため、全周加工が可能 - ...

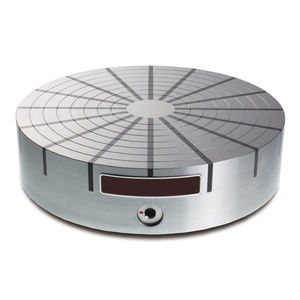

... Neostarはラジアルポールピッチの非常に強力なラウンド永久磁気チャックです。 手動で切り替えられます。 直径約80mm以上の強磁性ディスク、リング、円筒状のワーク用に設計されています。 中央に貫通穴を開けることができます。 用途： -特にシリンダの内外研削、旋削、硬い旋削 のためのユニバーサル使用-クランプリングに最適 特長： -液体密閉 -機械的にON/OFFを切り替えることができます -センターは磁気ではなく、最大でドリルできます。 直径。 「C」 -ワークピース はストレスフリーで高速クランプ可能-片面のみが 磁気的にクランプされるため全周処理-高出力で平坦な磁界（ワークピースに最大10mm まで浸透します）-接着力：最大140 ...

... 電子永久磁石チャックの構造設計、異なる永久磁石材料の性質を使用して、電子制御システムの制御と内部の磁気回路の分散を変換することにより、磁気ディスク（すなわち、タイトなクランプ状態）と消磁（すなわち、失われた状態で）。 着磁・脱磁の時間はわずか3～12秒です。着磁・脱磁の時間はわずか3～12秒で、完了後は連続して電力を供給する必要がなく、安全で強い磁力を得ることができます。温度上昇の問題もありません。長時間の使用が可能です。メンテナンスは簡単です。修理は必要ありません。経済的にも環境的にも優しいです。 ワークの取り付け時間を短縮し、迅速な金型交換、作業時間の短縮、生産性の向上。 強力で安定した磁力、ワークのタイトな締め付け、高い加工精度を保証します。 あらゆる種類の鉄製部品の一般的な切断と加工、迅速な金型交換、CNC縦型コンピュータフライス盤と横型コンピュータフライス盤、一般的なフライス盤の精密加工に適しています。電気永久磁石チャックは、あらゆる機械に適した高い可動性を持っています。 ワークの厚さ要件 ECMC-Aシリーズ：15mm以上 ECMC-Bシリーズ：25mm以上 ECMC-Cシリーズ：40mm以上 ECMC-Dシリーズ：50mm以上 ワークを挟み込む際、4つ以上の磁極が接触すると最も強い磁力が得られます。 磁極寸法50x50mmは、小・中程度のワークの一般的な切断・加工に適しています。 磁極寸法は70×70mmで、中・大型ワークの一般的な切断・加工に適しています。 ...

... 高保持力ツインマグネットシステムヘビーデューティー構造防水構造 .ツインマグネット方式（本体とトッププレートにマグネットを挿入）。 .ネオジム磁石を使用した磁気システム .磁極間の真鍮セパレーション 購入時に付属しています。 - 1 アクチュエーティングキー - 長辺・短辺エンドストップ - クランプ 用途：フライス加工穴あけ加工輪郭加工機械加工計画 公称荷重：150N/cm²ポールピッチ：15mm真鍮4mm鋼11mmトッププレート許容摩耗量：6mm磁場高さ：10mm オプション: - ...

... 高さが低い .PF2型永久磁石チャック標準装備 .60HRCに焼き入れされた鋼製ベースボディ .最高精度の精密研磨面 .長軸旋回：0°から60°まで 付属品 - 1 作動キー - エンドストップ - 正弦表 用途：研削EDM計測 角度精度 :± 5'' sec平行度 :± 0.003/100 mm公称力 :120 N/cm²磁極ピッチ :2 mm0.5mm真鍮1.5mmスチールトッププレートの許容摩耗 :8 mm磁場高さ :4 mm オプション :- 他のマグネットチャックとの組み合わせも可能です。 - ...

... 頑丈な構造低い高さ .PF2型永久磁石チャック標準装備 .60HRCに硬化したスチール製ベースボディ .最高精度の精密研磨面 .長軸および短軸の旋回：それぞれ0°～45°および0°～30 付属品 - 1 作動キー - エンドストップ - 正弦表 用途：研削EDM計測 角度精度 :± 5''秒平行度 :± 0.003/100 mm公称荷重 :100 N/cm²磁極ピッチ :2 mm0.5mm真鍮1.5mmスチールトッププレートの許容摩耗 :8 mm磁場高さ :4 ...

... あらゆる素材の研削に最適。 冷媒や油に完全防水で、水中での作業も可能。 レバー操作による磁化。 2種類の極間隔があります：FI-POLとEXTRAFINE POLがあります。 FI-POL 最高の極間隔：6-1.5-2-1.5（6mmアイアン、1.5ブラス、2アイアン、1.5ブラス）。 クランプ力：80 N / cm². エクストラファインポール このチャックは非常に低く（40mm）、ポール間隔が1.5～0.8（鉄1.5mm、真鍮0.8）と非常に細かい。研削盤やスパーク放電加工機で、非常に小さいワークや幅の狭いワークに適しています。 クランプ力：80 ...

... フライス加工に適しています。 より堅牢な構造とより磁気強度を備えたこれらのチャックは、フライス加工に適しています。 8 〜 5（8mmの鉄と5 真鍮）の極間隔は、厚さ5mmから最大までのあらゆる種類の部分に適しています。 引き付け力：120 N / cm ²。 冷媒やオイルに完全に防水性があり、水中で作業できます。 ...

... 非常に小さいまたは厚いピースに適しています。 研削盤または電気浸食機の非常に小さいまたは厚いピースに適しています。 引き付け力：80 N / cm ²。 冷媒やオイルに完全に防水性があり、水中で作業できます。 磁化シャフトはチャックから投影されず、チャックに付属のアレンキーに適合します。 ...

... 永久磁気クランププレートSPNMは、精密研削とEDM 用の小型・薄いワークピースをクランプする高精度磁気プレートです。 低磁場は加工工具の磁化を防止します。 クランププレートは、取り外し可能なアレンキーによって操作されます。 フィニッシュ ネオジム磁気システム スチールボディ ポールピッチ 1.4 + 0.5 mm 公称保持力 100 N/cm² 磁界高さ 5 mm ポールプレート装着限界 6 mm ...

... 永久磁気クランププレートSPNM-Wは、クランピングチャックSPNMと同じ磁気特性を有するが、水平および垂直に使用することができる。 SPNM-Wは、プレート上のエッジの研削、プレート上の角度の研削、または配線に使用されます。 通常、SPNM-Wは表面研削盤の電気クランププレートにクランプするだけです。 フィニッシュ ネオジム磁石系 スチールボディ ポールピッチ 1.4 + 0.5mm 公称保持力 100 N/cm² 磁界高さ5mm ポールプレート装着限界 6mm ...

... 磁気クランププレートSPNM INOXは耐腐食性特殊鋼で作られており、腐食性雰囲気の下での作業や腐食性物質に使用されています。 微極ピッチと平坦な磁場のため、浮遊磁界は機械加工の過程に支障をきたすことはありません。 フィニッシュ ネオジム磁気システム VA ボディ ポールピッチ 1.4 + 0.5 mm 公称保持力 60 N/cm² 磁界高さ 5 mm ポールプレート装着限界 3 mm ...

... 永久磁石式マグネットチャック PMNM PMNM型永久磁石チャックは、精密研削や放電加工のために小型で薄い部品をクランプするための高精度プレートです。磁場の高さが低いため、加工ツールの磁化を防ぎます。チップボードは取り外し可能な六角シフターで作動します。 構造 - ネオジム磁石システム、スチールボディ - 横磁極ピッチ 1.4 + 0.5mm - 保持力 100 N/cm2 - 磁場高さ 5mm - 極板摩耗限界6mm おすすめポイント 研削・放電加工用高精度チャック ...

... 永久磁気チャックタイプPMNEOは、重切削用の超強力コンパクトチャックです。 約 30x15x6mmの部品は、最大達成可能な保持力で伸ばされています。 粗い表面でも良好な保持力を達成することができる。 チップボードは、取り外し可能な六角シフタを介して活性化される。 構造： -ダブルネオジム磁石システム、スチールボディ -横極ピッチ11 + 4mm -保持力 150 N / cm2 -磁界高さ10mm -ポールプレート装着限界 6mm 推奨： フライス加工用超強力チャック ...
