固体用レベル・体積センサー

測定範囲: 61 m
耐圧力: -0.2 bar - 3 bar
動作温度: -40 °C - 85 °C

... 材料表面の複数のポイントを測定し、マッピングする唯一のレベルセンサーで、在庫と接続します。サイロ内の地形を表す3D画像は、積み上げ、コーンアップまたはダウン状態を示します。3DVisionソフトウェアは、容積を計算する際に不規則な材料表面を考慮します。 3Dレベルスキャナーの音響ベースの技術は粉塵を透過し、信頼性の高い測定を実現します。この非接触技術は、低誘電体を含む固体や粉体を正確に測定します。CFMクラスIおよびII、IECEx/ATEXの危険場所認定を受けています。 BinMasterでしか手に入らない製品です。 3DLevelScannerは音響ベースの技術を使用しています。3つのトランスデューサが極めて低い周波数の音波を材料表面に送り、コオロギの鳴き声のような音を出します。センサーは表面上の複数のポイントから返ってくるエコーを受信し、距離測定値に変換します。 ソフトウェアの高度なアルゴリズムにより、各測定値にXYZ座標が割り当てられ、3D画像にマッピングされます。オプションのソフトウェアは、ビン内の材料トポグラフィーのグラフィック表示を生成します。表面のばらつきは体積計算で考慮されます。 3Dスキャナーの特徴は？ 材料表面の複数のポイントを測定 材料表面の3D画像を生成 ボリューム精度はシングルポイント装置を凌駕 最小、最大、平均距離を報告 コーンの上下状態を検出 構造的な損傷を引き起こす可能性のある側壁の盛り上がりを検知 分割されたサイロの地形を測定 複数のスキャナーを使用し、大型ビンの容積を正確に測定 ...

測定範囲: 61 m
耐圧力: -0.2 bar - 3 bar
動作温度: -40 °C - 85 °C

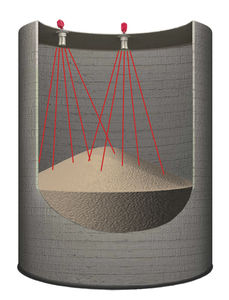

... 3Dレベルスキャナ - MVLは、3D可視化機能を含むマルチスキャナシステムで使用します。直径7.67インチのホーン、20-36 VDC、4-20 mA出力、Modbus、RS-485通信を備えています。マルチスキャナーシステムで使用される場合、2台以上の同期したMVLユニットに基づき、保管物のレベルと体積を正確に読み取ります。 マルチスキャナーシステムは、サイロ全体の内容物の全体量を表すアナログ出力を提供します（デフォルト値）。ユニットにはLCDディスプレイと3DVisionソフトウェアが内蔵されています。コントローラー（別売）が体積を計算し、複数のスキャナーからのデータを統合して視覚化します。高さ200フィートまでのサイロに対応。FM規格のクラスI、II、ディビジョン1、グループC、D、E、F、Gに適合。 マルチスキャナーシステム：大きなビンの容積を測定 MVLシステムは、2台以上の3Dスキャナーからの多点測定データを統合し、非常に広い表面積をカバーすることで、大口径ビンの在庫量を推定します。 直径の大きなビンの容積を測定する必要がありますか？ ...

測定範囲: 61 m
耐圧力: -0.2 bar - 3 bar
動作温度: -40 °C - 180 °C

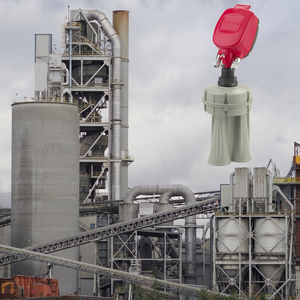

... 3D HTは、クリンカ、アルミナ、フラックスサンド、フライアッシュなどの測定が困難な固形物を含む貯蔵サイロの在庫レベルを測定し、容積を推定します。3Dレベルスキャナー（別名3Dソリッドスキャナー）のHTバージョンは、製造工程で加熱される材料に使用できるよう、動作温度範囲が180°C（356°F）までとなっています。高温処理は、セメント、アルミニウム、鉱業、電力産業で一般的です。 HTは、粉塵や高湿度の環境下でも、またビン内の材料表面に凹凸があり測定が困難な大型サイロでも性能を発揮します。 音響ベースの技術 3DLevelScannerは音響ベースの技術を採用しています。3つのトランスデューサが極めて低い周波数の音波を材料表面に送り、コオロギの鳴き声のような音を出します。センサーは、表面上の複数のポイントから戻ってくるエコーを受信し、距離測定値に変換します。 ソフトウェアの高度なアルゴリズムにより、各測定値にXYZ座標が割り当てられ、3D画像にマッピングされます。オプションのソフトウェアは、ビン内の材料トポグラフィーのグラフィック表示を生成します。表面のばらつきは体積計算で考慮されます。 3Dスキャナーの特徴は？ 材料表面の複数のポイントを測定 材料表面の3D画像を生成 ボリューム精度はシングルポイント装置を凌駕 最小、最大、平均距離を報告 コーンの上下状態を検出 構造的な損傷を引き起こす可能性のある側壁の盛り上がりを検知 分割されたサイロの地形を測定 複数のスキャナーを使用し、大型ビンの容積を正確に測定 ...

耐圧力: -0.2 bar - 3 bar
動作温度: -40 °C - 85 °C

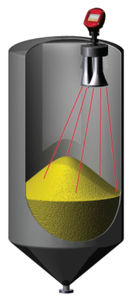

... 3DアコースティックレベルセンサRL - 直径7.67インチホーン、20-32 VDC、4-20 mA出力、Modbus、RS-485通信を標準装備。直径14'、高さ200'までのサイロで、15ºのビーム角に基づいて貯蔵物の平均体積を測定。LCDディスプレイと3DVisionソフトウェア付属。FM規格のクラスI、II、ディビジョン1、グループC、D、E、F、Gに対応。 3DLevelScanner：正確な体積のための複数ポイント測定 高度な音響技術により、埃の多い環境でも材料の形状を測定し、非接触で効果的な体積測定を行います。 不規則に積み上げられた材料の体積精度が必要ですか？ ...
