レ-ルの長さ: 1,500 mm - 6,000 mm
レールの長さ: 15 mm - 55 mm
... 400シリーズ プロファイルレール リニアガイド 400シリーズ プロファイルレール リニアガイドは、Thomsonリニアガイドの製品ラインに新たに加わった製品です。400シリーズは、コストが重視されるアプリケーション向けの費用対効果の高い、輸送グレードのプロファイルレールソリューションで、業界標準のエンベロープとホールパターンを備えたドロップイン交換用として設計されています。ケージドキャリッジとノンケージドキャリッジは同じレールデザインを採用しており、どちらのキャリッジタイプにも1種類のレールをストックしておくだけでよいため、在庫を効率的に活用することができます。 400シリーズボールハイライト - ...

レ-ルの長さ: 0 mm - 1,000 mm
レールの長さ: 5 mm - 15 mm
... MicroGuide® リニアガイド トムソンのマイクロガイドは、特定のクリーンルームや洗浄用途での耐腐食性を備えた小型ガイドシステムです。 マイクロガイドの2トラックゴシックアーチボール溝形状は、シングルレールでの使用を可能にします。 このステンレス製ミニチュアガイドシステムは、半導体製造装置や医療診断装置などの小型設計にも最適です。 マイクロガイドのハイライト - 業界標準のドロップイン交換 - 440ステンレススチール製(耐腐食性、無潤滑)。 - 高精度(最大±0.010mmの精度 - ...

レ-ルの長さ: 1,000 mm - 2,000 mm
レールの長さ: 17 mm - 60 mm
積載量: 915 N - 12,500 N
... - 長寿命、事実上メンテナンスフリー - 低摩擦でスムーズな走行、クラス最高レベル - 可用性が高く、市場投入までの時間が短い 特徴 - 潤滑油リザーバー付き工場出荷前潤滑製品 - 独自の低摩擦・低騒音ボールリテンション - レール上のブロックを交換可能なゼロ・レール・コンセプト 小型プロファイルレールガイドは、コンパクトで高い走行精度、長寿命、低騒音を要求される用途向けに作られています。Ewellix LLS ...
EWELLIX

速度: 600 mm/s
精度: 0.01 mm
高精度・重荷重用途向けFCHシリーズ 糸巻き数は2.4倍、 これは同等品の2倍です。 ダブルレール内蔵 超高安定性 オービタル埋め込み研削材ボディ 動作がより安定し、吊り上げも安心です。 一体成型プロファイル より剛性が高く、高荷重を恐れません。 変形や揺れがないこと 長寿命
FUYU Technology

レ-ルの長さ: 200 mm - 3,000 mm
レールの長さ: 80 mm
積載量: 5 kgf - 30 kgf
【Main Feature】 FBLS80 linear guide, fully sealed structure, body width 80 mm, it is designed for dust proof usage in hard environment, avoid dust or miscellaneous debris fall into body structure to affect working,large stretch,small ...
FUYU Technology

レ-ルの長さ: 110 mm - 360 mm
速度: 100 mm/s - 300 mm/s
加速度: 0.6 m/s²
... 小型アルミニウム プロフィールのステッピング モーターが付いている小さく、軽い線形柵ガイド 簡単な説明 技術的特徴 FSL30シリーズは、台形ロッドボールネジリニアガイドです。繊細な設計と強力な実用性で、FSL30は小型、軽量、超小型モジュールを必要とするお客様に最適です。 応用範囲 レーザー切断機、PVバックシート切断彫刻機、輸送機械アーム、補助装置、電気研究テスト機能デモ、各種工業自動生産ライン、各種精密機械加工。 タイプ: 球ねじ ストローク範囲:300ミリメートル 位置の正確さ: ...
FUYU Technology

レ-ルの長さ: 72 mm - 4,000 mm
レールの長さ: 15 mm - 45 mm
積載量: 14,700 N - 159,600 N
... O-配列の標準シリーズで、オプションでカバーストリップ付き。CGボールベアリングガイドは、その高いモーメント荷重容量により、特に単軸アプリケーションに適しています。カバーストリップを使用することで、取り付け穴を塞ぐ手間を最小限に抑えることができます。最適化された潤滑コンセプトにより、CGシリーズは特にショートストロークのアプリケーションに最適です。適切なブロックは、各プロファイルレールのアクセサリから、または直接メニューのブロックから見つけることができます。また、製品コンフィギュレーターでCGリニアガイドウェイを直接設定することもできます。CADデータや技術図面もこちらからダウンロードできます。 ハイブロック隣接する構造物を上から固定します。 ローブロック隣接する構造物を上から固定します。 フランジブロック。隣接する構造物を上または下から固定する。 リニアガイドウェイシステムが移動中や停止中に過大な荷重や衝撃を受けると、軌道とボールの間に局所的な永久変形が生じます。この永久変形があるレベルを超えると、ガイドウェイのスムーズな動作に影響を及ぼします。基本的な定義によると、静定格荷重は、最も荷重がかかる接触点で0.0001×ボール直径の永久変形を引き起こす静荷重に相当します。この値は、各リニアガイドウェイシステムの表に記載されています。これらの表を用いて、設計者は適切なリニアガイドウェイシステムを選択することができます。リニアガイドウェイシステムが受ける最大静荷重は、静定格荷重を超えてはなりません。 ...
HIWIN GmbH

レ-ルの長さ: 72 mm - 5,600 mm
レールの長さ: 15 mm - 65 mm
積載量: 11,380 N - 303,130 N
... 全ての未加工取付面に対応するX配列の標準シリーズで、オプションでHIRESタイプもあります。ボールベアリングガイドHGは、レールペアに最適で、わずかな高低差を最適に補正します。当社のSynchMotion™技術(ボールチェーン)により、HGシリーズはQHリニアガイドウェイとなり、より高い移動速度、潤滑間隔の延長、低動作音での同期性能の向上を実現します。適切なブロックは、各プロファイルレールのアクセサリーの下、またはメニューのブロックから直接見つけることができます。HG/QHリニアガイドウェイは、製品コンフィギュレーターで直接設定することもできます。CADデータや技術図面もこちらからダウンロードできます。 ハイブロック隣接する構造物を上から固定します。 ローブロック隣接する構造物を上から固定します。 フランジブロック。隣接する構造物を上または下から固定する。 リニアガイドウェイシステムが移動中や停止中に過大な荷重や衝撃を受けると、軌道とボールの間に局所的な永久変形が生じます。この永久変形があるレベルを超えると、ガイドウェイのスムーズな動作に影響を及ぼします。基本的な定義によると、静定格荷重は、最も荷重がかかる接触点で0.0001×ボール直径の永久変形を引き起こす静荷重に相当します。この値は、各リニアガイドウェイシステムの表に記載されています。これらの表を用いて、設計者は適切なリニアガイドウェイシステムを選択することができます。リニアガイドウェイシステムが受ける最大静荷重は、静定格荷重を超えてはなりません。 ...
HIWIN GmbH

レ-ルの長さ: 5,600, 4,000 mm
レールの長さ: 15, 28, 34, 20, 23 mm
積載量: 5,350 N - 59,280 N
... フラットなボールベアリングガイドで、特に設置スペースが限られた用途に適しています。EG/QEシリーズは、45°配列のボールトラックにより、あらゆる方向からの荷重に均等に対応します。SynchMotion™技術(ボールチェーン)により、EGシリーズはQEリニアガイドとなり、より高い移動速度、より長い再潤滑間隔、低動作音で改善された同期性能を実現します。適切なブロックは、各プロファイルレールのアクセサリーの下、またはメニューのブロックから直接見つけることができます。EG/QEリニアガイドウェイは、製品コンフィギュレーターで直接設定することもできます。CADデータや技術図面もこちらからダウンロードできます。 ハイブロック隣接する構造物を上から固定します。 フランジブロック隣接する構造物を上または下から固定します。 リニアガイドウェイシステムが移動中や停止中に過大な荷重や衝撃を受けると、軌道とボールの間に局所的な永久変形が生じます。この永久変形があるレベルを超えると、ガイドウェイのスムーズな動作に影響を及ぼします。基本的な定義によると、静定格荷重は、最も荷重がかかる接触点で0.0001×ボール直径の永久変形を引き起こす静荷重に相当します。この値は、各リニアガイドウェイシステムの表に記載されています。これらの表を用いて、設計者は適切なリニアガイドウェイシステムを選択することができます。リニアガイドウェイシステムが受ける最大静荷重は、静定格荷重を超えてはなりません。 ...
HIWIN GmbH

レ-ルの長さ: 3,497 mm - 7,692 mm
積載量: 48 N - 8,900 N

レ-ルの長さ: 4,000, 3,000 mm
レールの長さ: 30 mm - 82 mm

レ-ルの長さ: 500 mm - 3,000 mm
レールの長さ: 80 mm
... インナーガイドレール 標準 特徴 4本の精密スチールシャフトØ 8 アンチツイスト アルミニウム製シャフトハウジングプロファイル、天然アルマイト処理 TスロットインサートまたはヘッドサイドのM8ドリルでM6タップレールを下から固定する リミットスイッチ固定用サイドTキーインサート じょうけんつきじゆう 特注長さ 重量:約7.2kg/m オプションです: ステンレス仕様 スチールシャフト2本付きバージョン 第2スライドまたはトロリー ...

レ-ルの長さ: 4,000 mm
積載量: 7.7 kN - 26.9 kN
... psf - プロファイルレールガイドとpss - プロファイルレールキャリッジ A=コンパクトなデザイン H=トールデザイン キャリッジ幅:Fフランジデザイン|Mブロックデザイン キャリッジの長さ:Sショートデザイン|Nノーマルデザイン|Lロングデザイン FS = フランジ、ショートデザイン FN = フランジ、通常設計 FL = フランジ、ロングデザイン MS=ブロックデザイン、ショットデザイン MN=ブロックデザイン、ノーマルデザイン ML=ブロックデザイン、ロングデザイン リニアガイドは、4つの軌道面がO字型に配置された設計になっています。精密鋼球は、45度の接触角で導入された力を伝達します。X配列に比べ、O配列は高いねじり剛性を発揮します。 限られたスペースの中で、最適な負荷容量と剛性を実現するために、最大数の鋼球を使用しました。その結果、高い静的・動的トルク負荷が可能になりました。コンパクトな設計で、全荷重方向に同じ定格荷重が適用されます。 ...

レ-ルの長さ: 4,000 mm
積載量: 12.5 kN - 38.5 kN
... psf - プロファイルレールガイドとpss - プロファイルレールキャリッジ ARC=コンパクトデザイン HRC/ERC=トールデザイン キャリッジ幅:Fフランジデザイン|Mブロックデザイン キャリッジの長さ:Sショートデザイン|Nノーマルデザイン|Lロングデザイン FS = フランジ、ショートデザイン FN = フランジ、通常設計 FL = フランジ、ロングデザイン MS=Bブロックデザイン、ショートデザイン MN=ブロックデザイン、ノーマルデザイン ML=ブロックデザイン、ロングデザイン リニアガイドは、4つの軌道面がO字型に配置された設計になっています。精密鋼球は、45度の接触角で導入された力を伝達します(以下のスケッチを参照)。X配列に比べ、O配列は高いねじり剛性を発揮します。 限られたスペースの中で、最適な負荷容量と剛性を実現するために、最大数の鋼球を使用しました。その結果、高い静的・動的トルク負荷が可能になりました。コンパクトな設計で、全荷重方向に同じ定格荷重が適用されます。 ...

レ-ルの長さ: 0 mm - 4,020 mm
... 縦方向の溝は公差+0.05で作られており、ガイドの位置決めにリファレンスエレメントSAGを使用することができます。 レール仕上げ - 引き抜き加工、高周波焼入れ、サンドブラスト加工 (MT) - 引き抜き加工、高周波焼入れ、研磨加工 (M) - 軌道面のみ高周波焼入れ ホールレイアウト - カタログ通りの穴あけ加工(SB) - 図面通りの仕上げ (NZ) - 穴なし(NF) オプション機能 - 片端研磨:最初の穴の側(1R)、最後の穴の側(2R) - 両端研磨(RR) - ...

... H10シリーズのリニアガイドは、P10-70シリーズのリンモットリニアモーター用のプロファイルレールガイドを内蔵した強力なガイドユニットです。高いガイド精度とダイナミックで正確な位置決めが可能です。モジュラー設計のため、様々なアクセサリを簡単に取り付けることができます。 -外力、トルク、曲げモーメントをサポートします。 -回転防止サポート -高荷重・長寿命の4列ボール付きプロファイルレールガイド。 -フロントプレートに荷重を直接取り付け可能 -モジュール設計により、各コンポーネントの組み立てと交換が簡単 ...

レ-ルの長さ: 800, 1,200, 400 mm
積載量: 0 N - 8,900 N
速度: 10 m/s
... IVTAAWリニアガイドは、プロファイルレールシステムに代わる、よりコスト効率の高いソリューションを提供します。IVTAAWリニアガイドは、精密加工されたアルマイト製レールに硬化ステンレス鋼レースを組み込んだ構造で、強度を犠牲にすることなく軽量化を実現しています。これにより、リニアガイドシステムは高い接触荷重を容易に扱うことができます。また、ステンレス製レースを埋め込むことで、ファスナーをなくし、取り付け部品を削減することができます。レールは、すべての重要な側面で正確な取付けと位置合わせができるように機械加工されており、0.002インチ(0.05mm)以内の寸法精度とレール形状精度が保証されています。 ...

レ-ルの長さ: 25 cm - 50 cm
積載量: 100 N - 300 N
... ボールベアリングスライド 耐荷重はペアで30kgまで スライドの長さ 250 - 500 mm 非常に滑らかで静かな動作 スライド長さの80%までの移動が可能 ショックは40年以上にわたり、リニアモーションテクノロジーの分野でテレスコピックボールベアリングスライドを開発・製造してきました。ショックのテレスコピックボールベアリングスライドは、40年以上にわたりリニアモーションテクノロジーの分野で開発・製造されています。ショックのテレスコピックスライドの技術的性能は、ボールベアリングスライドの優れた物理的特性に基づいています。 - ...
Schock Metallwerk GmbH

レ-ルの長さ: 50 mm - 400 mm
レールの長さ: 12, 9 mm
積載量: 1,800, 850 N
... 現在のGR型の進化は、断面が小さいにもかかわらず、搬送能力、つまり剛性の面でより優れた機能を発揮するガイドウェイの実現を通して進んでいます。 と剛性において、より優れた機能を発揮するガイドウェイが実現しつつあります。NGと名付けられたこの新しいタイプのガイドウェイは、2つの異なるセクションを持ち、その寸法は次ページのとおりです。 ...
Rosa Sistemi

レ-ルの長さ: 0 m - 6 m
積載量: 1,000, 400, 200 N
... アルミニウム製モノレールプロファイルとオイラミド*製スライドブロックを備えたスライド。 スライドブロックにはネジが内蔵されています。 *オイラミドは、高耐性で自己潤滑性のあるポリイラミドです。 利点 -シンプル、メンテナンスフリー、堅牢、低価格 ...

レ-ルの長さ: 0 mm - 6,000 mm
レールの長さ: 23 mm - 1,000 mm
ローラタイプモノレールMR ローラタイプモノレールMR 高い剛性、優れた動的/静的耐荷重性、卓越した動作円滑性、キャリッジの完全な封入が、モノレールガイドウェイの主な特長です。これらの特性が、高い加工速度を実現しつつ、加工済み部品の幾何学的精度と表面品質を高めます。シュネーベルガーの高剛性モノレールは、高い防振性、小さな振動振幅を提供し、機械寿命を延長します。 シュネーベルガーは、モノレールの開発に、ローラタイプの低摩擦ガイドウェイの設計、生産、使用に関する長年の経験を体系的に応用しています。このためモノレールMRは、現代的な機械設計の課題に対応するコスト効果の高い低摩擦ガイドウェイとなっています。 新しいプロファイルドレールガイドで際立つ4つの特徴 新しいプロファイルドレールガイドで際立つ4つの ...
SCHNEEBERGER AG Linear Technology

WMH Herion Linner Gruppe

レールの長さ: 15 mm - 23 mm
Smalltec GmbH & Co. KG

レ-ルの長さ: 394, 874 mm
レールの長さ: 29, 37 mm

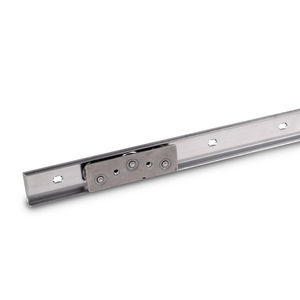

... リニアガイドレールシステムGN 1490は、一般的に2つ1組で設置され、垂直(図のように)または垂直に水平に配置されます。このシステムは、自動化、車両や機械のエンジニアリングなど、単純な直線運動を行う必要がある場合に使用されます。 カムローラーキャリッジがガイドレールに遊びなく適合することで、最適な移動特性と低メンテナンスを実現しています。このシステムは、カムローラーキャリッジの挿入後すぐに使用することができます。 リニアガイドレールシステムは、ガイドレール、1つまたは2つのカムローラーキャリッジ、および選択した数のエンドストッパーで構成されています。部品は組み立てられずに納品されます。ガイドレールは、アプリケーションの左側または右側のいずれかに取り付けることができます。カムローラーキャリッジを取り付ける際には、荷重を受ける方向(マーキングノッチ)を考慮する必要があります。潤滑とメンテナンスの指示に従ってください。 ...
