真空用伸縮管継手

公称直径: 0 mm - 3,200 mm
圧力: 0.8 bar - 1 bar

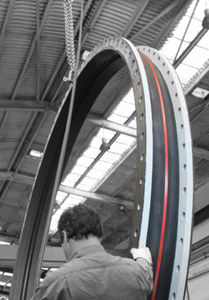

... フルフェイスラバーフランジベロー 一体型スチールフランジ。 小さな反力を与え、高い信頼性と長い耐用年数を提供します。 標準として真空0,8-1,0バーのために設計されています。 建物の長さ：ご要望に応じて。 寸法：リクエストに応じて、DN 3200まで。 ...

公称直径: 25 mm - 3,000 mm
使用温度: 120 °C

公称直径: 20 mm - 2,000 mm
圧力: 16 bar

... 単層または多層のゴムベローで構成された標準モデルのシングルアーチゴムエキスパンションジョイントで、パイプラインに直接スイベルフランジで取り付けます。 流量媒体に応じた様々なゴム品質、特注の長さ、フランジ用の様々な規格と材質があります。オプションで真空用サポートリングもございます。 タイプA1ゴム製伸縮継手の詳細な技術仕様については、以下の表と資料をご覧いただくか、弊社までお問い合わせください。 特徴 高い柔軟性、ユニバーサルな動き フランジによる簡単な取り付け ...

公称直径: 100 mm - 500 mm
長さ: 95 mm - 150 mm

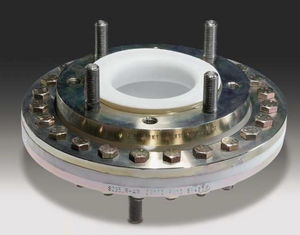

... 裏地-素材： PTFE（バージンまたは導電性） 異なるライニングの厚さおよびフランジ接続（ ご要望に応じて）。 フランジデザイン: ルーズルーズ 素材: 炭素鋼とステンレス鋼の 特徴: アーススタッド、最終塗装 ...

公称直径: 32 mm - 1,000 mm
長さ: 130, 150, 200, 275, 300 mm

... これらは、フローティングフランジを組み込んだ高品質のゴム製のボディで構成される標準的な成形またはカスタムメイドの伸縮継手です。 ゴムベローズ。強化EPDM、EPDM HT、ニトリル、Spec.ニトリル、ニトリルホワイト、ハイパロン、SBR、バイトン®、クロロプレンなど フランジ。亜鉛メッキ炭素鋼を標準装備。また、溶融亜鉛めっき炭素鋼、ステンレス鋼などもあり、EN、ANSI規格の穴あけ加工が可能です。ご要望に応じて、JIS規格、AWWA規格の穴あけ加工も可能です。 真空用途では、内部にステンレス製の真空リングが組み込まれています。 DN32からDN1000までの標準的なモールド構造（標準寸法は表を参照）。それ以上のサイズは、DN6000までの特注品を提供することができます。 浮遊フランジを組み込むゴム製のベローで構成される高品質の成形またはカスタムメイドの単一のアーチの拘束されていない拡張ジョイント。 1本の長さの配管の動きをすべて吸収します。 圧力がかかった状態で伸縮継手が制限されていないと、パイプライン、すなわちアンカーにかなりの軸方向の力がかかります。伸縮継手が最初に加圧されたときに、ベローズの不測の伸びがないことを確認するためにチェックを行うことが不可欠である。予期せぬ動きが明らかな場合は、パイプガイド又はアンカーを検査し、それらが正しく設置されているかどうか、及びその任務のために十分に設計されているかどうかを確認しなければならない。 ...
