工作機械用軸継手

トルク: 90 Nm - 489 Nm
回転速度: 0 rpm - 15,000 rpm

テーパロック構造により信頼性の高い締結を実現した工作機械用のリジッドカップリングです。 フレキシブルエレメントを一切持ちませんので、ミスアライメントを吸収することはできません。確実な心出しが可能な場合のみ、ご使用ください。 ・適用軸径：Φ16mm～Φ48mm ・トルク範囲：78～489N・m 特長 ・ストレート軸タイプとテーパ軸タイプを品揃え テーパ軸サーボモータに対応、Φ11テーパ軸と、Φ16テーパ軸用アダプタを適用します。 ・確実な締結 テーパロック方式の採用により、より大きな軸締結力を実現しました。 ・高いねじり剛性 フレキシブルエレメントを持たない構造ですので、高い剛性を有します。 ・ノンバックラッシ テーパロック方式は摩擦締結ですので、バックラッシはありません。 ・コンパクトで低慣性モーメント 軸方向長さを極限まで短くしましたので、コンパクト設計が可能です。またアウタリング形状を多角形化することで、慣性モーメントの低減も実現しました。

トルク: 10 Nm - 2,400 Nm
回転速度: 2,400 rpm - 8,000 rpm

... これらのスチールギヤハブ/ナイロンドライブスリーブギヤカップリングは、制御されていない追加のベアリング荷重から隣接するシャフトベアリングを解放するように設計されています。 最大シャフト径100mmの最大トルクは2,400Nm、最大回転数は8,000rpmまで対応可能です。 シングルまたはダブルエンゲージメントオプションは、さまざまなアプリケーションに適しています。 高出力ドライブ用の連続スリーブまたはフランジ付き接続。 Vari-Crownの歯形は、位置がずれたときの歯の強度が高くなっています。 水平または垂直のいずれかの取付けに使用できます。 ご要望に応じて、ディスエンゲージまたはシャーピンのオプションをご用意しています。 スペーサタイプの接続は、大きなシャフトエンドギャップに対応しています。 ナイロンスリーブのオプションは潤滑を必要としません。 詳細情報と技術仕様のカタログは ...

トルク: 192 Nm - 161,003 Nm
回転速度: 2,000 rpm - 9,000 rpm

... ギアカップリングは最優先のカップリングタイプです。 彼らは、他の多くの結合タイプが実行できないこと、または機能するために高価な変更とディレーティングが必要なことを行うことができます。 ギアカップリングは、最高の出力密度を持ち、他のどのカップリングタイプよりも多くのバリエーション、広いサイズ、トルク、およびボア容量を提供します。 これらは、せん断ピンサービス、フローティングシャフトタイプ、垂直アプリケーション、電気絶縁、限られたエンドフロート用に簡単に修正され、ブレーキドラムまたはディスクを追加することができます。 ...

トルク: 5,000 Nm
回転速度: 2,500 rpm - 10,000 rpm

... この範囲のねじりカップリングは、ディーゼルエンジンのアプリケーションで見られる典型的なねじり振動の問題を解決します。ねじりカップリングは、ねじり振動を減衰させ、動作範囲外の臨界速度を持つようにシステムを調整します。 jbj Techniques Ltdは、アプリケーションを分析し、ほとんどのアプリケーションに必要な正確なねじりカップリングを決定することができます。 LFねじりカップリング 大幅な衝撃、振動、ミスアライメント機能、メンテナンスフリー、フェールセーフ動作。 1つまたは複数のフランジマウント油圧ポンプを駆動するディーゼル、ガソリン、または天然ガスエンジンのアプリケーション用。 »ディーゼルエンジンのアプリケーションにおけるねじり振動の問題を解決します。 »用途に応じて、ねじり可撓性または剛性があります。 »低重量、低慣性モーメント。 »全体の長さが小さいため、装置の設計が容易になります。 »ドライバーや駆動装置を移動させることなく分解が可能です。 »フランジタイプは、SAE規格や非規格のアレンジに適しています。 »LMシリーズは、失速時にドライバと駆動装置を保護する設計になっています。 ...

トルク: 20 Nm - 282 Nm
回転速度: 6,700 rpm - 15,000 rpm

... バックラッシュのない複合ディスクカップリングのシングルフレックス6A-A1Cバージョンは、軸方向および角度方向の非常に大きなシャフトのミスアライメントを補正することができます。シングルカーダニックバージョンのコンパクトなアルミニウムクランプハブデザインは、非常に軽量でイナーシャを低減します。スプリングパックの革新的な設計により、高いねじり剛性と連続運転での長寿命を保証します。特に動作速度、負荷変化（反転動作）、再現性などの要求プロファイルが厳しいアプリケーションには、クランピングハブデザイン6A-A1Cが最適です。 コンパクトなアルミニウム設計 高いねじり剛性 電気絶縁性と高い耐薬品性 温度範囲 ...

トルク: 20 Nm - 5,333 Nm
回転速度: 2,100 rpm - 14,000 rpm

... ダブルフレックス6Pバックラッシフリーバージョンは、ダブルカーダニックデザインのバックラッシフリー複合ディスクカップリングで、軸方向および平行方向の非常に大きなシャフトのミスアライメントを補正することができます。標準では、古典的なダブルフレックス6P止めねじ設計は、内径ø 152 mm、公称トルク5,333 Nmまで構成可能です。 コンパクトな設計により、狭い設置スペースでも高トルクの伝達が可能です。 スチール仕様のコンパクトなダブルカーダニックデザイン 大きなシャフトのミスアライメント（特に平行と軸方向のミスアライメント）を補正 非常に低い反力 高いねじり剛性 温度範囲 ...

トルク: 20 Nm - 282 Nm
回転速度: 6,700 rpm - 15,000 rpm

... ダブルフレックス6P-A1Cは、より高い軸方向および平行軸方向変換を可能にします。二重構造によるアルミニウム製の一体化設計は、非常に高い質量と重量を実現します。フェダーパケットの革新的なデザインは、高いトーション強度と耐久性を保証します。6P-A1Cアルミニウムパッキンは、高い熱容量、低い熱伝導率、高いねじれ精度を必要とする用途に最適です。 二重構造によるアルミニウム製コンポーネントの採用 幅広いウェルの組み合わせ（特に平行および軸方向ウェルの組み合わせ） 非常に優れたレアケース 電気絶縁性と高耐薬品性 温度範囲 ...

トルク: 10 Nm - 4,800 Nm
回転速度: 3,750 rpm - 19,000 rpm

... クローカップリング - MULTI MONT ASTRA｜MMA MULTI MONT ASTRA - テーパーブッシュの有無にかかわらず、ねじり自在のクローカップリング * 軸方向、ラジアル方向、角度方向のずれを補正 * 衝撃と振動の減衰 * フェールセーフで高過負荷に耐える * 組み立てと調整が容易 * メンテナンスフリー ...

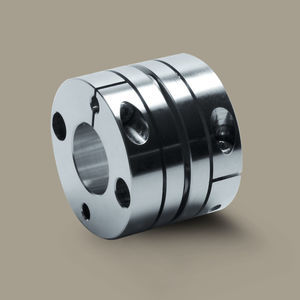

トルク: 100 Nm - 1,000 Nm
回転速度: 8,000 rpm - 14,000 rpm

... 2018年に再設計されたダブルフレックスデザインの新モデルSFFは、コンパクトなデザインと高いねじれ剛性を印象づけます。ダブルディスクパックにより、角度、平行、軸方向のオフセットが補正されます。新しい統合クランプシステムにより、高い同心度でより大きなボアの組み合わせを達成することができます。 - 高同心度クランピングハブ - 高速回転時の静粛性 - 高いねじれ剛性 ...

トルク: 20 Nm - 580 Nm
回転速度: 5,000 rpm - 25,000 rpm

... SFSモデルは、高強度鋼と単膜鋼板をベースとした金属製ディスクカップリングです。非常に高いねじれ剛性により、シャフトの正確な回転を保証し、正確な伝達を実現します。組み立ては、キー溝付きボアまたはクランプセットで可能です。 - 部品供給が可能 - 高い剛性 - 高い補正機能 - 様々な適応が可能 ...

トルク: 20 Nm - 580 Nm
回転速度: 3,800 rpm - 10,000 rpm

... SFS-Wモデルは、高強度鋼のベースと二重膜鋼板を使用した金属製ディスクカップリングです。非常に高いねじれ剛性により、シャフトの正確な回転を保証し、正確な伝達を実現します。組み立ては、キー溝付きボアまたはクランプセットで可能です。 - 部品供給が可能 - 高いねじり剛性 - 補正機能 - 様々な適応が可能 ...

トルク: 9.6 Nm - 3,430 Nm
回転速度: 2,800 rpm - 19,000 rpm

... 湾曲したジョー 特徴 軸方向、半径方向、角度方向のずれを補正 振動の吸着 主に加圧されたスパイダーによるプログレッシブ・トーション・スプリング特性 左右対称の設計により、追加バランシングなしで高速走行が可能 スパイダー故障時のフェイルセーフ メンテナンスフリー、潤滑不要 ATEX 2014/34/EUに準拠 代表的なアプリケーション ポンプドライブ 換気装置ドライブ クレーントロリー 工作機械 コンベアベルト ...

トルク: 0.7 Nm - 560 Nm
回転速度: 6,000 rpm - 45,000 rpm

... MJCはジョータイプのフレキシブルカップリングです。 タイトフィットスリーブの採用により、低トルク時のバックラッシュゼロでの伝達を可能にしました。 イージーフィットスリーブの採用により、ハブとスリーブの組立・分割がスムーズに行えます。 柔軟性に優れているため、偏心・偏角・ねじれ振動を許容します。 電気絶縁性を有しています。抵抗値2MΩ以下 スリーブの硬さは4種類あります。トルクや位置ズレなどの使用条件に応じて、望ましい単位を選択してください。 MJC（止めねじ式 MJC-CS（シングルクランプタイプ MJC-K（止めねじ＋キー溝 MJC-CSK（シングルクランプ＋キー溝 オプションサービス -カップリング内径・キー溝追加改造サービス -クリーンルーム洗浄・クリーンルーム梱包サービス -カップリングステンレスねじ加工サービス タイトフィットスリーブの用途 XYステージ／インデックステーブル／工作機械／射出成形機 イージーフィットスリーブの用途 搬送装置／ミキサー／ベンチレーター／ポンプ／ディスペンサー お見積りはお気軽にお問い合わせください。 ...

トルク: 4.9 Nm - 560 Nm
回転速度: 10,000 rpm - 23,000 rpm

... MJBはジョータイプのフレキシブルカップリングです。 高トルク伝達に優れ、工作機械の主軸に最適です。 柔軟性に優れているため、偏心や角度のずれ、振動を許容します。 電気的絶縁性を有しています。抵抗値は2MΩ以下です。 スリーブ硬度は4種類あります。トルクや偏心などの使用条件に応じて、望ましい単位を選択してください。 スリーブの振動吸収により、サーボモータのゲインを上げることができるため、タイトフィットでディスクカップリングを超える高応答性を実現できます。 イージーフィットの採用により、ハブとスリーブの組立・分割がスムーズに行えます。 組立作業やメンテナンスの時間を短縮することができます。 アプリケーション 工作機械・スピンドル お見積りはお気軽にお問い合わせください。 ...

トルク: 1 Nm - 35 Nm
回転速度: 9,000 rpm - 39,000 rpm

... MRG / MRGSは、リジッドタイプのカップリングです。 軽量で超小型の慣性モーメント。高レスポンス。高いレスポンスを実現します。 アルミ合金製とオールステンレス製の2種類のユニットがあります。 取付方法は、止めねじ式、クランプ式、分割式の3種類があります。 用途 高精度XYステージ / 工作機械 / 洗浄装置 MRG（止めねじ式、アルミ MRGS（止めねじ式、ステンレス製 MRG-C（クランピングタイプ，アルミニウム MRGS-C（クランピングタイプ，ステンレス MRG-W（スプリットタイプ、アルミニウム MRGS-W（スプリットタイプ、ステンレススチール XRP-C（高精度タイプ オプションサービス -カップリングのボアとキー溝の追加修正サービス お見積りをご希望の方は、お気軽にお問い合わせください。 ...

トルク: 3.6 Nm - 2,380 Nm
回転速度: 2,100 rpm - 10,000 rpm

... Nil-Unionの弾性カップリングモデル1は、ギアボックスの入り口と出口、機械や高負荷の装置、また、全負荷で頻繁に停止と開始を繰り返す機械やアライメントに問題がある機械に非常に適しています。シャフトのミスアライメントは、アンバランスの次に多い振動源と考えられています。 弾性カップリングは、金属製のピニオンとナイロン製のクラウンで構成されています。このクラウンの製造に使用されているナイロンの特性から、接触面の摩耗がなく、振動を吸収する力が大きく、高い機械的耐性を持っています。 ...

トルク: 1.5 Nm - 237 Nm
回転速度: 3,500 rpm - 12,000 rpm

... NIL-UNIONの弾性カップリングO型とL型は、クラウンの長さが異なります。L型はクラウンの長さが最も長く、特にアライメントに問題のある受動機と電動機の間に使用するのに適しています。シャフトのミスアライメントは、アンバランスに次ぐ振動の原因とされています。 エクスプローラーで簡単に分解できます。 トルクリミッタ、クラッチ、ブレーキなど、並んだ2本の軸を組み立てる必要があるものすべてに適用できます。 これらの偏差は、3つの異なる方法で示されます。 平行または半径方向のずれ。シャフトの中心線が平行に離れている場合に発生する。 角度または軸方向のミスアライメント：この偏差は、空間内の平面における中心線の間に形成される角度によって観察される。 複合的なミスアラインメント。これは最も一般的なもので、同じセットのセンターラインに平行なずれと角度のずれがある場合に発生します。 特徴 経済的。 取り付けや位置合わせが簡単。 丈夫で静か。 メンテナンスが不要です。 伸縮性がある。 Nil-Unionの弾性カップリングモデルOとLは、以下のような様々なタイプの機械に使用できます。 ケーブル産業 再生可能エネルギー 印刷機 工作機械 包装機械 ...

トルク: 3.6 Nm - 100 Nm
回転速度: 6,600 rpm - 10,000 rpm

... Nil-Unionの弾性カップリングModel SとLSは、クラウンの長さが異なります。特にアライメントに問題のある受信機と電動機の間での使用に適しています。シャフトのミスアライメントは、アンバランスの次に多い振動の原因と考えられています。 LSモデルは、Sモデルよりもクラウンが長くなっています。また、カップリングピニオンは軸の先端まで取り付けることができます。 トルクリミッタ、クラッチ、ブレーキなど、2本の整列した軸を組み立てる必要があるものすべてに適用できます。 これらの逸脱は、3つの異なる方法で表現することができます。 平行または半径方向のずれ：軸の中心線が平行に離れている場合に生じる。 角度または軸方向のミスアライメント：この偏差は、空間内の平面における中心線の間に形成される角度によって観察される。 複合的なミスアラインメント。これは最も一般的な状況であり、同じセットのセンターラインに平行なずれと角度のずれがある場合に発生する。 ...
