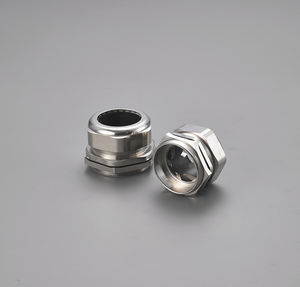

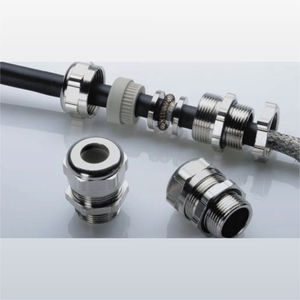

EMC シールドケーブルグランド

管径: 3.5 mm - 35 mm
ねじ山径: 16 mm - 54 mm
差動温度: -40 °C - 100 °C

管径: 2.2 mm - 19 mm
ねじ山径: 4.5 mm - 25.8 mm
差動温度: -20 °C - 80 °C

差動温度: -40 °C - 200 °C

... UL認証を取得したEMCケーブルグランドblueglobe TRI PFLITSCHはケーブルグランドblueglobe TRIで減衰値の新基準を確立しています。8Aでの認証取得が証明しています。現在、この高品質でEU認可のEMCケーブルグランドは、UL認証の厳しい要件を満たしており、世界中で使用することができます。 三角形のスプリングは、遮蔽ブレードと360°接触します。このケーブルグランドは、EN 62444の要求値を大幅に上回る値を達成するために、優れた高周波減衰性能と設置の容易さを他のシステム機能と組み合わせています。一方、Cat.8A ...

管径: 5 mm - 67.5 mm

... EMCケーブルグランド blueglobe TRI GHz帯域まで減衰する製品の段階的選択 電磁波の広がりと電子部品の高感度化は、ケーブルグランドがシステムのスクリーニングコンセプトにおいて重要な役割を果たすことを意味します。PFLITSCHのUNI Dichtとblueglobeケーブルグランドは、Cat. 8.2. EMCケーブルグランドblueglobe TRIは、シーリングとEMCスクリーニングの機能を分離しているため、100 MHzまで80 dBという最高の減衰値を達成します。2.5GHzまでの周波数範囲でも、一般的に少なくとも50dBの値が得られます。また、高い通電容量も備えています。ケーブルの編組シールドの周囲には三角形のスプリングが装着されている。このバネは、アセンブリを分解しても編組に巻き込まれないように設計されている。 ...

管径: 3 mm - 44 mm
差動温度: -40 °C - 100 °C

... 編組シールド貫通用EMC対応ケーブルグランド クランプインサート - メタライズドポリアミド シール - NBR 材質Oリング - NBR 保護等級 - IP68 - 10bar/30min、IP 69 K タイプ定格 - 4,4X,6,UL 50E バリエーション - メトリック、メトリックロング、PG、NPT ...

管径: 3 mm - 48 mm
差動温度: -40 °C - 100 °C

... 真鍮製のメートル寸法のケーブルグランド クランピングインサート - ポリアミド 材質Oリング - NBR 保護等級 - IP 68 - 5 bar シール - NBR バリエーション - メトリック ...

管径: 2 mm - 44 mm
差動温度: -40 °C - 100 °C

... EMC対応のケーブルグランド クランピングインサート - ポリアミドV0（UL 94準拠 材質Oリング - NBR NEMAタイプレーティング - 4,4X,6 保護等級 - IP 68 - 10 bar,IP 69 K シール - NBR バリエーション - PG.ロング、PG、メトリック・ロング、メトリック、NPT ...

管径: 5 mm - 42 mm
ねじ山径: 16 mm - 63 mm

... このEMC/EMIケーブルグランドは、ケーブル編組をグランドベースの外周に最適に接触させ、壁に直接接地するように設計されています。 ねじれ防止機構を内蔵し、広いシール範囲とクランプ範囲を持っています。 グランド本体内部のスプリングと設置場所の電位との接触により、ケーブルシールドのEMC接続が迅速に行えます。 等電位ボンディングのさらなる改善と振動保護は、カッティングエッジを持つEPN 715六角ナットを使用することにより、さらに改善することができます。 ケーブルグランドは、ケーブルやリード線がシールドシステムに入るEMC要件を保護する上で重要な役割を果たします。 ケーブルグランドは、ケーブルシールドとハウジング電位間の非常に小さいオーム抵抗と誘導抵抗で、耐久性のある永久接続を保証する必要があります。 当社のQUICK-FIT ...

管径: 3.5 mm - 25 mm
ねじ山径: 12.2 mm - 32.3 mm
差動温度: -60 °C - 100 °C

... 優れたシールド接触と可能な限り最小の転送インピーダンス。 導電性エンクロージャで良好な EMC シールド接触が可能。 6サイズからお選びいただけます。（M12からM32） 技術 データ保護クラスIP68 2bar/30分、IP69K 温度範囲-60℃〜+100℃ IEC62444Var.Aに準拠しています。 ■最適なコンタクトスプリングは、優れたシールドコンタクトコンタクトと可能な限り最小の転送インピーダンスを提供します。 ■爪付きロックナットにより、導電性エンクロージャでの良好なEMCシールド接触が可能。 ■コンタクトスパイリングの形状により、シールドへの大きなクランプ範囲が可能になるだけでなく、取り付けや再取り付けも容易かつ迅速に行えます。 ■2ピース取り外し可能なシーリングインサートは、現場で既存のケーブル径を広く適合させることができます。 （AGE12は1ピースシーリングインサートでのみ使用可能） ...

管径: 2 mm - 84 mm
ねじ山径: 8 mm - 100 mm
差動温度: -40 °C - 100 °C

管径: 3 mm - 40 mm
ねじ山径: 12.5 mm - 72 mm
差動温度: -40 °C - 100 °C

... PGスレッド 金属 真鍮またはステンレス鋼材料 IP68防水ケーブルグランド 材料: 黄銅かステンレス鋼材料は、シーリングです NBR 材料、クランプ爪ですナイロン材料です。 IP の程度。IP68 糸。PG 働く温度: - 40℃への 100 特徴: 塩水、弱い酸、アルコール、オイル、グリース、etc.High 張力に対して抵抗力がある。 ...

管径: 2 mm - 84 mm
ねじ山径: 8 mm - 100 mm
差動温度: -40 °C - 100 °C

管径: 3.5 mm - 25 mm
ねじ山径: 15 mm - 36 mm
差動温度: -40 °C - 100 °C

管径: 4.5 mm - 52 mm
ねじ山径: 18 mm - 70 mm
差動温度: -40 °C - 100 °C

管径: 3 mm - 53 mm
ねじ山径: 12 mm - 63 mm
差動温度: -40 °C - 100 °C

... WADI one EMCケーブルグランド 真鍮製 WADI one EMC ケーブルグランドはニッケルメッキ真鍮製で、シールド付きケーブルのケーブルエントリーソリューションとして最適です。 特徴 - 素早く簡単なEMC接続 - 大面積シーリングによるケーブル保護 - 高い保持力を持つ一体型アンカー - 幅広いシーリングとクランプ範囲 - 3～53 mmのケーブルに対応 - 内側のシーリングリングは、太いケーブルでも簡単に取り外せる - 高い耐紫外線性、耐オゾン性、耐候性 - ...

管径: 3 mm - 48 mm
ねじ山径: 12 mm - 63 mm
差動温度: -40 °C - 100 °C

... 無鉛黄銅製のPERFECT EMCケーブルグランドは、電気機器やシステムのトラブルフリーな動作を確保するためのシールドケーブル用の完璧なケーブルエントリソリューションです。 特徴は以下の通りです。 - RoHSに準拠しています。 - 迅速かつ容易なEMC接続 - ケーブルのための統合された固定装置 - 広範囲のシールとクランプ範囲 - 3～48mmのケーブル用 - 温度範囲 -20 °C / +100 °C (動的) -40 °C (静的、短期) - 保護等級 IP68 ...

管径: 2 mm - 8 mm
差動温度: -50 °C - 250 °C

... 耐電磁金属ケーブルジョイントBL-EMC 優れた導電性と金属ジョイント 360 度耐電磁性能優れた 製品素材：金属：真鍮ニッケルメッキ、ゴム：シリコーンゴム ネジ仕様：M/PG/NPT/G（PF）製品認証： CE、EX、ROHS 使用温度：-50 ℃ 〜 250 ℃ 保護レベル：IP68 使用法：本体をマシンプレートに固定し、タイトなヘッドをねじ込んで固定します。 BLシリーズロック広 い範囲は、 BL-M20 * 1.5-14EMC/L = 12などの長い糸をお勧めします ...

... ケーブルエントリーグランドは、エンクロージャの壁を通過するスクリーン付きケーブルに優れたEMI/RFIシールドを提供します。グランドを取り付けるには、丸穴またはネジ穴が必要です。(グランドはエンクロージャの壁に溶接またははんだ付けすることもできます）。 ケーブルエントリーグランドは、金網のオリーブを使用しており、圧縮されるとケーブルとグランド本体の両方に円周方向の圧力を与え、優れた導電性を発揮します。ガスケットは、グランドとエンクロージャーの間の良好なEMIシールを保証します。 導電性熱収縮ブーツ（別売）を使用することで、ある程度の環境シーリングも可能です。 ...
