背圧リリーフ弁

DN: 0.25, 0.5 in

... - サービス 10-225 psi - MAWP* 300 psi - すべての設定圧力範囲に1つのスプリング - すべてのパイプスレッドおよびLET-LOK*接続で利用可能です。 - オプションでCE/PED規格に準拠可能 - 最大許容ワートン圧. 一般的な特長 H-900は、低圧用に設計されたリリーフバルブです。圧力の変化がプロセスの問題を引き起こす可能性のある場所での使用に最も適しています。システムの損傷や人身事故を引き起こす可能性があります。 洗浄と梱包 H-900セレックスリリーフバルブは、標準洗浄・梱包手順8184に従って洗浄されます。酸素洗浄と潤滑剤フリーの洗浄と梱包は、特殊洗浄と梱包手順8185に従って行われます。 テスト H-900リリーフバルブの設計は、耐圧および破裂のテストが行われています。H-900リリーフバルブはすべて、適切な組み立て、セット、再密閉のために工場でテストされています。シェルテストでは、検出可能な漏れは許されません。 設定圧力とリシール圧力 上流側の設定圧力は、フロープロセスの最初のインジケータです。 最初の指示の後のすべての圧力解放は、室温で5%の偏差の範囲内で再現可能である。 上流側の設定圧力がブロックされた場合、フロープロセスの最初のインジケータとなり、設定圧力より常に低くなります。 設定圧力弁の設計計算には、システム圧力として背圧を考慮する必要があります。 システム背圧が設定圧を増加させるので、背圧の考慮が必要です。 は設定圧を増加させます。システムのバランスをとるために、背圧は0.8倍されなければなりません。 に0.8を乗じ、必要な設定圧力から差し引かなければなりません。 必要な設定圧力から差し引かなければならない。 無潤滑で洗浄されたバルブは、より高いリシール圧を持ちます。 ...

流量: 60 l/min
圧力: 241.3, 345.6, 896.3 bar
重量: 0.25, 0.28, 0.29, 0.24 kg

... CR10-28は、ねじ込み式、カートリッジ式、直動式、差動面積式、ポペット式、双方向の油圧リリーフバルブです。 動作 どちらかのポートの圧力が公称設定値を超えると、流れは反対側のポートに伝達されます。どちらかのポートの背圧は、反対側のポートの公称設定値に1：1の割合で影響します。 特徴 調整値はバルブから後退させることができません。 スプリングが固まらないように調整されています。 スプールとケージは硬化処理されており、長寿命です。 業界標準のサイズです。 流体 鉱物系または潤滑性のある合成油 流体粘度範囲 7.4から420 ...

制御圧力: 0 bar - 250 bar
DN: 0.75 in
流量: 22 l/min

... ねじ込み式、カートリッジ式、直動式、ポペット式油圧リリーフバルブは、内部リークの少ない低流量油圧回路用に設計されています。 操作 RV08-P0は、①に十分な圧力がかかってポペットが弁座から離 れるまで、①から②への流れを遮断します。 RV08-P0は、内部リークの少ない一般的な油圧回路において、負荷変動に素早く応答します。 *注：②の背圧は、シフトに必要な①のパイロット圧を1：1の割合で増加させます。RV08-0は、ダブルバックアップリングシールオプション ...

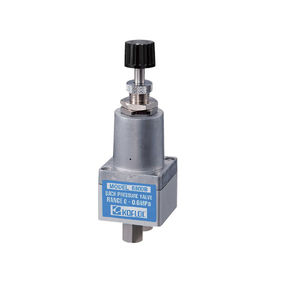

制御圧力: 10,000 Pa - 600,000 Pa
DN: 0.25, 0.13 in
流量: 10, 1, 0.8 l/min

■設定圧力：気体　一次側　0.01～0.6MPa(G) ■最大流量：0.8L/min、1L/min、10L/min 一次側圧力を一定化 パネル取付に最適な入口出口配置
