48ツールフライス盤

X軸移動距離: 2,500, 3,500, 3,000, 4,000 mm
Y軸移動距離: 1,600 mm
Z軸移動距離: 1,500, 2,000 mm

... ザックマンT314とTRT314は、3+2軸、4+2軸、5軸、6軸と、横軸に沿って移動するトラベリングコラムを備えた大型マシニングセンタです。T314は縦軸方向に移動するトラベリングテーブルを、TRT314はX軸方向に移動するトラベリングNCロータリテーブルを装備しています。大型ミーリングヘッドの選択により、これらのフライス盤は、精密エンジニアリング、金型製造における3軸または5軸の3次元加工、航空産業での使用に汎用性があります。 利点 ザックマンT/TRT314マシニングセンタのメリット ザックマンT/TRT314マシニングセンタは、その大型構造と高い動的性能により、大きな切屑排出量を確保します。そのため、3次元加工も可能です。これらのマシニングセンタの設計は、キャリアの横位置に関係なく、切り屑排出量と形状を保証します。 最大限の安定性 ザックマンのT/TRT314フライス盤は、加工振動の減衰性を高めるため、余裕のある寸法の鋳造構造を備えています。コラム自体はピラミッド型に構成され、上部は下部よりも幅が狭く軽量です。重心を下部に移すことで、高い動的剛性を実現しています。 ザックマンT/TRT314フライスセンターの直線軸は、X軸、Y軸、Z軸ともに65mm、65mm、55mmのローラーガイドで構成されている。回転テーブルは、自動バックラッシ補正機能付きの予圧式ダブルラック・ピニオン駆動により移動します。直線軸と回転軸には、継続的に高精度を維持するためのダイレクトガラススケールが装備されています。 ...

X軸移動距離: 2,500 mm
Y軸移動距離: 1,210 mm
Z軸移動距離: 1,200 mm

... ザックマンTS10は、横軸方向に移動するコラムを備えた3+2軸マシニングセンタです。大型の鋳鉄製構造により、このフライス盤はフライス盤のチッピング能力と仕上げ加工機のダイナミックな性能を兼ね備えています。Sachman TS10フライス盤は、金型製作や精密エンジニアリングに使用できます。 利点 ザックマン TS10 マシニングセンタのメリット ザックマンTS10マシニングセンタのテクノロジーは、横方向のコラム移動とクロスキャリッジの省略により、横軸の位置に関係なく、最高の幾何学的精度とチッピング能力を保証します。また、加工時の優れた視認性と主軸への接近性を提供します。 最大限の安定性 すべての直線軸は、直読可能なガラススケールを装備し、循環ボールベアリングガイド上をスライドし、回転ボールねじで駆動されます。ザックマンTS10マシニングセンタの大型クランピングテーブルは、常にXベッドで支持されています。 ザックマンTS10マシニングセンタは、24、40または48ポジション（オプション）の可動チェーンマガジンを使用します。工具交換は、使用可能な作業エリアへの干渉を防ぐため、格納されたコラムを使用して行われます。 理想的なエルゴノミクス ザックマンTS10フライス盤の2つのスクリューコンベヤは、切粉をX軸に沿ってテーブルと平行に、工具冷却用潤滑油のタンクとポンプがあるベルトコンベヤに送ります。 ザックマンTS10マシニングセンターは、ISO-50工具を使用するKOSMO ...

X軸移動距離: 3,000, 2,500, 2,000 mm
Y軸移動距離: 1,210 mm
Z軸移動距離: 1,200 mm

... ザックマンのベッドフライス盤TRT10は、他の同サイズのベッドフライス盤とは異なり、すべての軸移動が非常に大きなローラーシューを介して行われるため、高速・高加速が可能です。同時に、優れたチッピング能力も備えています。横方向(Y軸)の動きはトラベリングコラムを介して行われ、縦方向(X軸)の動きは通常通り可動テーブルを介して行われます。 利点 ザックマンTRT10万能フライス盤の利点 高い安定性 非常に頑丈なロータリーオフセットテーブルは社内で製造され、最大15トンの回転運動を負荷することができます。ザックマンTRT10は、鋳造部品（Xベッド、Yベッド、オフセットテーブル、コラム、ヘッドキャリア、ヘッド）で構成されています。 ザックマンTRT10のコスモヘッドは、オイルを使用した完全冷却・潤滑方式で、1日24時間、最高連続回転数4,000 ...

X軸移動距離: 600 mm
Y軸移動距離: 600 mm
Z軸移動距離: 500 mm

... UMC-5Xの導入と成功の後、私たちは、同時5軸動作の利点を理解しながらも、その投資を正当化できないお客様との対話を多く持ちました。その結果、UMC 4+1の誕生に直接つながりました。UMC 4+1は13万円以下のスタート価格で、UMC-5Xと比較して約3万円のコスト削減を実現し、同時5軸動作を必要としないお客様にもコスト競争力の高い5軸加工への参入を提供します。 XYZ UMC 4+1は、UMC-5Xと同様に、軸移動量600×600×500mm（XYZ）、回転速度90回転/分、荷重600kgの600mmトラニオンスタイルロータリーテーブルを搭載し、加工環境を共有します。スピンドルは12,000回転/分、15,000回転/分のインラインスピンドルと、最大24,000回転/分のモーターライズドユニットから選択可能です。制御には、15インチのタッチスクリーンインターフェースを備えた人気のシーメンス828Dショップミルシステムを採用しています。 標準装備 -シーメンス828D ...

X軸移動距離: 600 mm
Y軸移動距離: 600 mm
Z軸移動距離: 500 mm

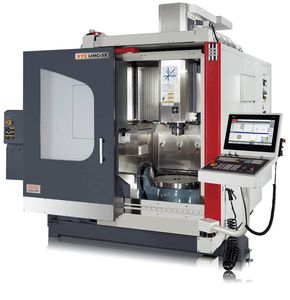

... 高精度、高速、同時5軸のVMCを実現するために、最先端の製造技術と最新のアップグレードされた性能仕様が組み合わされています。 XYZ UMC-5Xは、複雑で多面的な加工に特化した設計になっています。 標準装備 -シーメンス840DSL 19″タッチスクリーンコントロール（TNC 640 HSCI ハイデンハインオプション）。 -フル5軸加工機能 -マルチフェイスマシニング -3軸用リニアスケール -ハイデンハイン RCN238 高解像度ロータリースケールエンコーダー（ピボットセンター） ...
