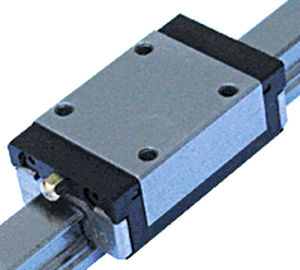

球戻りリニアガイド

レ－ルの長さ: 22 mm - 200 mm

タイプSKボール循環式ユニット ユニット運用は省スペースおよび任意の方向への均等な負荷の受容を目的としています。 リニアガイドウェーの組合わせで、中･低負荷用の設計が可能です。 低･中負荷用として、タイプSKボール循環式ユニットはシュネーベルガータイプRまたはタイプRDリニアガイドウェーと併用されます。これにより、あらゆる方向への均等な負荷に対応可能な省スペース設計が導入可能となります。さまざまなサイズに追加の緩衝エレメント(タイプSKD)を取り付けることも可能です。これらは向上された円滑性を実現しますが、積載能力は多少減少します。

タイプSKDボール循環式ユニット 緩衝エレメント装備で向上した円滑性 タイプSKDボール循環式ユニットの緩衝エレメントが、向上したスムーズな動作を確実にします。 タイプSKDボール循環式ユニットは、緩衝エレメントを装備、向上したスムーズな動作が特長で、中･低負荷に適しています。これは、シュネーベルガータイプ RまたはタイプRDリニアガイドウェーと併せて使用されます。これにより、あらゆる方向への均等な負荷に対応可能な省スペース設計が可能となります。

レ－ルの長さ: 75 mm - 100 mm
レールの長さ: 3, 6 mm

タイプSKCボール循環式ユニット 乾燥走行および真空操作に特に最適 中･低負荷においても無制限の移動パス タイプSKC循環式ユニットは、シュネーベルガータイプRまたはRDリニアガイドウェーと併用することで、無制限の移動パスを実現します。SKC循環式ユニットは、低･中負荷用で、シュネーベルガータイプSKおよびSRローラーユニットと同様に設置されます。コーティングスチール、セラミックおよび テフロン® ボールの組合わせは、乾燥状態での動作、真空、およびクリーンルームシステムに優れた安定性を示します。

レ－ルの長さ: 32 mm - 200 mm
レールの長さ: 2 mm - 12 mm

タイプSRボール循環式ユニット 中･高負荷用にはローラーを斜め方向に配置 タイプSR循環式ユニットは、斜め方向に配置されたローラーを装備しており、中から高負荷に適しています。シュネーベルガータイプRまたはRDリニアガイドウェーと併用する場合、設置サイズはタイプSKと同様ながら、より大きな積載能力および剛性を備えています。

レ－ルの長さ: 36 in
レールの長さ: 6 in - 18 in

レ－ルの長さ: 41.2 mm - 171.5 mm
レールの長さ: 34 mm - 86 mm

積載量: 7.7 kN

... ARC/HRC/ERC 製品の特徴 標準品のcpc ARC/HRC/ERCリニアガイド・セリエは、O型配列で4列のベール循環構造を採用しています。レールとボールの接触角を45度にすることで、4方向の等価荷重効果を実現しています。cpcでは、外力（F）を受けたときのアーム長（Lo）をより高いMr値にすることに重点を置き、剛性と耐ねじり性を高めています。また、ボールの大きさや数が多いことで、同サイズの他社製品と比べて10～30％の耐荷重を実現しています。 これらの特徴が、当社製品の高耐荷重、高モーメント、高剛性の特徴の源となっている。 防塵設計 インナーシール 新設計のインナーシールは、レールを異物から保護すると同時に、ランナブロック内の潤滑を維持し、低摩擦プロファイルを維持します。 ボトムシール ボトムシールは、インナーシールと連動して、異物の混入や潤滑剤の漏れを防ぎます。当社の包括的なシーリングデザインは、再潤滑の必要性を大幅に減らし、ランナーブロックの寿命を延ばします。 ...
