プラスチック製チューブ用測定システム

... WARP 8は、8点または4軸で肉厚と直径を測定するインラインパイプ測定システムです。手動または自動によるプロセスの最適化と制御に必要な、重要な測定データをすべて提供します。投資回収期間が短いことに加え、高い測定精度に加え、プロセスの自動化、文書化機能を備えています。静止型センサーは、押出方向の測定値を高分解能で測定することが可能です。そのため、プロセスの変動が正確に記録され、可視化されるため、出力の短期的な変動や製材工程での背圧の影響などを検出・排除することができます。WARP ...

... WARP 100は、最大38測定点、19軸で肉厚と直径を測定するインラインパイプ測定システムです。毎秒1100回以上の測定により、隙間のない測定が保証されます。これは、圧力管やガス管など高い品質が要求されるパイプでは特に重要です。100%カバーする最大ライン速度は11.8 m/分です。WARP 100には3つのサイズがあり、直径25～630 mmの範囲の測定に使用できます。静的センサーはパイプの周囲に配置され、パイプを平行に連続測定します。特別に開発された光学系により、レーダー波の焦点をパイプの中心に合わせることができます。センサーは、測定スポットが重なるように配置されているため、押し出し方向で近接した測定範囲が確保されます。測定された肉厚、直径、楕円度、偏心、およびプロセス条件（たるみなど）は正確に記録され、文書化され、さらに自動プロセス制御に使用されます。 さらなる利点/特徴 ...

... WARP CPは、コルゲートパイプの様々な構造を検出するためのレーダー式肉厚センサーを搭載したインライン測定システムです。外径、内径はもちろん、ベル、クレスト、ライナー、谷部の肉厚も測定できます。このシステムは、直径300 mmからの大型コルゲートパイプに対応しています。 コルゲートチューブの周囲に設置された8つのセンサーが、コルゲートチューブを連続的にスキャンします。コルゲートチューブにはさまざまな構造があるため、測定データをチューブ内またはチューブ上の対応する位置に割り当てる必要があります。WARP ...

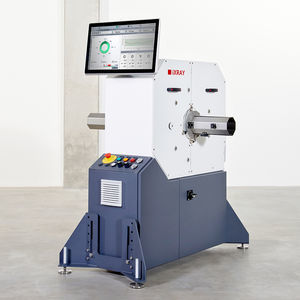

... iXRAYは単層および多層パイプやホースのほとんどすべての測定、自動化、文書化タスクを解決します。正確な空間分解能とµmレンジの繰り返し精度により、正確な測定データを確実に生成します。X線透視システム（オプションで2軸または3軸）は、高速ラインでも正確な測定結果を提供します。標準システムは1～63 mmのパイプ寸法に対応します。iXRAYシリーズはユーザーフレンドリーで、ラインオペレータはパイプ、ホース、ケーブルのレシピを選択するだけで測定を開始できます。重量測定ソリューションや実績のあるiNOEXプロセスコンポーネントと組み合わせることで、原材料を節約しながら最高のライン効率を実現します。このように、iXRAY ...

... WARP CPは、コルゲートパイプのさまざまな構造を検出するためのレーダー式肉厚センサーを搭載したインライン測定システムです。外径、内径はもちろん、ベル、クレスト、ライナー、バレーの肉厚を解像することができます。直径300mmからの大型コルゲートパイプに対応します。コルゲートパイプにはさまざまな構造があるため、測定データをチューブ上またはチューブ内の対応する位置に割り当てる必要があります。WARP-CPのアルゴリズムはこの作業を自動的に行い、ユーザーは構造ごとに異なるグラフィックと対応する測定データを受け取ることができるように、データを準備します。 その他の利点/特徴 - ...

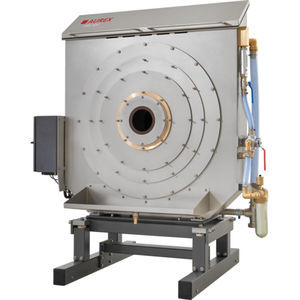

... 超音波測定では、超音波周波数帯の信号が生成、送信、受信（エコー）され、その後処理、評価されます。パイプの外壁と内壁、および潜在的に存在する境界面（多層パイプの場合）での反射超音波エコーの通過時間測定に基づき、個々の層の厚さを計算することができます。そのためには、水というカップリング媒体と、正確でデジタル化された超音波評価電子機器が必要です。AUREX超音波システムは、肉厚と直径の測定において、高精度と簡単な操作性を兼ね備えています。これにより、単層および共押出しのパイプやチューブを、少なくとも0.05 ...

... テラヘルツ技術は、最新のTHz超短パルスレーザー技術を採用しています。これにより、100μmからの層厚を100Hzの測定速度で測定することができます。テラヘルツは、赤外線とマイクロ波の間の電磁波スペクトルに位置します。QUANTUMシステムでは、テラヘルツパルスはレーザーの助けを借りて光学的に生成されるため、広い帯域幅で非常に高い周波数が得られます。主な用途は、薄膜の測定や多層膜の測定です。インラインシステムでは、センサーがパイプの周囲で反転します。そのため、パイプの全周を360°カバーすることができます。さらに、テラヘルツは光子エネルギーが低いため、電離することがありません。 さらなる利点/特徴 ...

... X線テクノロジーは、堅牢で高精度な測定器です。単層・多層パイプやホース、ケーブルやゴム製品の肉厚・直径測定に使用されています。最新のX線コンポーネントと最新の半導体センサー技術を組み合わせることで、µmレンジの精密な空間分解能と再現性を実現しています。この技術は、アルミ複合管などの多層管、布製インサート付き圧力ホース、ゴムホース、発泡製品、医療用ホース、チューブだけでなく、ケーブルにも使用されています。ここでは、製品のμm精度の再現性と押出成形時の品質保証に重点を置いています。 メリット ...
