ねじ式インサート

... 材質： ガラス繊維強化ポリアミドベース（PA）テクノポリマー、黒 色、マット仕上げ。 標準エグゼクティブ ニッケルメッキ真鍮製ボス、ねじ式パススルーホール付き。 ...

荷重コントロール型ブラインドリベット RIVKLE®ブラインドナットとスタッドは、確実に薄板部品を接合します。 RIVKLE®は、切削ねじが不適切な薄い板に耐荷重の高いナットとボルトのスレッドを作り出します。 メソッド / 動作原理 RIVKLE®ブラインドナットとスタッドは、中空部に組み付けができます。 成形品を使用した軽量設計のための完璧な固定ソリューションです。 アプリケーション RIVKLE®ブラインドナットとスタッドは非常に多用途です。例えば、自動車部品、プラスチック製品、医療機器およびエレクトロニクスにおいて使用されています。 製品の利点 - ...

プラスチックへの組み付け AMTEC®は「After Molding TEChnology」の略で、成形後のプラスチック製の部品へのスレッドインサートのインストールを指します。 現在、軽量化の流れで、プラスチックは必須で、より多くの分野で利用されています。優れた機械的特性、軽量、製造コスト削減のために、プラスチック使用は、あらゆる産業の基本になっており、AMTEC®スレッドインサートにより、高強度金属がプラスチックと組み合わせて得られる相乗効果を発揮することが可能になります。 メソッド ...

... インモールド用IMTEC® COスレッドインサートは、主にブラインドホール用として使用される非対称圧延ステンレス鋼A2ワイヤー（A4もあり）です。少なくとも1つのフランジ状延長部を持つ固定ブッシュを作るためにコイル状に巻かれます。成型工程では、ネジ山は磁化されるため、マグネットコアピンにしっかりと固定することができます。 利点 - 使用可能なねじの長さを最大化 - 耐錆性、耐酸性 - 技術的清浄度の向上（残留汚れの最小化） - プラスチックの最適化されたフランクオーバーラップによる高い引き抜き力 ...

... プラスチック用ねじ切りインサート プラスチック用ねじインサートは、再利用可能なねじ山を提供し、ボルト接合部の完全性をアプリケーションの寿命まで維持します。インサートは一般的にねじの直径の2倍であるため、せん断面が4倍になり、金属製のねじ山インサートを使用しない場合に比べて、プラスチック製ボルト接合部の耐荷重性が大幅に向上します。プラスチック用ねじ山インサートはまた、ねじをプラスチックに直接取り付けた場合に発生するねじ山の剥離を起こすことなく、適切な取り付けトルクをねじに加えることを可能にします。さらに、インサートの金属製のネジ山は、緩みを防止し、耐久性のあるしっかりとねじ込まれた接続を維持するために、ネジ山の全体の負荷経路のための永続的なクリープ抵抗を提供します。 インサートの取り付けに適したプラスチックには、主に熱硬化性プラスチックと熱可塑性プラスチックの2種類があります。熱硬化性プラスチックは、一度形成されると不可逆的な化学変化を起こし、熱と圧力を使用して改質することはできません。これらのプラスチックは堅く、耐熱性である。熱硬化性プラスチックの例としては、ベークライト、エポキシ樹脂、尿素樹脂、ポリエステル樹脂などがあります。この種のプラスチックは改質できないため、熱・超音波インサートは熱硬化性プラスチックには適さない。熱硬化性プラスチックには、モールドイン、プレスイン、またはセルフタッピングインサートを使用する必要があります。 熱可塑性プラスチックは、常温では硬く固形であり、高温になると軟化して溶ける。一般的な熱可塑性プラスチックには、ABS、ポリアミド（ナイロン6-6など）、PVC、ポリカーボネート（PC）などがあります。このカテゴリーのプラスチックには、プレスイン、セルフタッピング、ヒート/超音波、モールドインインサートが適しています。 ...

... SPIROLのセルフタッピングインサートのコース外ねじは、プラスチックアセンブリへのインストールプロセス中に、成形または事前ドリル穴内に内ねじを形成します。 SPIROLシリーズ10セルフタッピングインサートは、軟質熱可塑性プラスチックまたは熱硬化性プラスチックに最適なねじ形成用インサートです。 セルフタッピングインサートは、金型後に取り付けたインサートとしては最高の抜け抵抗力を発揮しますが、一般的に金型後に取り付けたインサートよりもコストが高くなります。外ねじは、プラスチックの誘起応力を最小限に抑えるために細く設計されており、引き抜きに抵抗するための最大のプラスチックせん断面を提供するために、相対的に粗いピッチを持っています。 取り付けトルクは、締め付けによってプラスチックとねじ山の摩擦が増加し、インサート外ねじの直径が大きくなることで摩擦面が増加するため、問題にはなりません。バックアウトトルクの性能は、外側のインサートネジの大きな表面積と、ネジ山とプラスチックの間の張力に完全に依存しています。 据付装置が必要な場合、SPIROLは、手動から完全自動モジュールまで、据付装置の包括的な製品ラインも提供しています。 ...

... ヒート/超音波インサートは、熱可塑性プラスチックの金型後の取り付け用に設計されています。熱と超音波による取り付けにより、優れた性能を発揮します。SPIROLは、各ネジサイズの長短バージョンで利用可能なヒート/超音波インサートのいくつかの異なるシリーズを提供しています。長尺はトルクと引き抜き抵抗を最大化し、短尺は低コストで取り付け時間を短縮し、それほど厳しくない要件に適しています。 ヘッド付きとヘッドなしのスタイルがあります。 頭部は、ジャックアウトを防止する相手部品にベアリング面を提供します（逆に使用する場合は、プルスルーを防止することができます）。 ...

... 治具やクランプジョーに組み込むことができ、鋳造品やワークピースに高い保持力を提供します。 SKH51スチール 焼き入れ焼戻し ブラック酸化仕上げ HRC62への熱処理 ...

... ネジ式の本体でグリッパーの位置を調整できます。 内部に六角があるので、裏側からの調整が可能です。 SKH51鋼 焼入れとテンパリング ブラックオキサイド仕上げ HRC58に熱処理 ...

... ネジ式の本体でグリッパーの位置を調整できます。内部に六角があるので、裏側からの調整が可能です。 スチール（SCM440 焼入れとテンパリング ブラックオキサイド仕上げ 超硬 熱処理：Rc72 ...

取りつけが簡単な挿入部品は、従来のケージナットに代わる、より便利で費用効率の高い代替品です。特別な工具は不要で、ラックまたはパネルの正面から取りつけることができ、さらに簡単に付け替えができるので、現場でのコンポネントの入れ替えが可能です。 挿入部品は両方とも、ITラックシステムに共通の9.5mm平方の業界標準の穴に適合表面取りつけスタイルによりアクセスに利便性のないチューブラーラックやクラウドラックと併用できますM6機械ねじを使用して部品を取りつけ挿入部に取りつけ部品を取り外した後、挿入部品はラック（またはパネル）に保持されます必要に応じて、再利用可能な挿入部品は現場で簡単に取り外し、別の場所に移すことが可能です低負荷または中度の負荷向けの「モノサート」スタイルには、 ...

... 材質：Form C, F, M工具鋼 フォームE、O、Pステンレス鋼 フォームK POMバージョン:フォームCは焼き入れと黒色酸化処理。 フォームEは、硬化、明るい。 フォームKは白色。 フォームOには、100グレードの砥粒に匹敵するダイヤモンドを含浸させた表面加工が施されています。 フォームPは、ポリウレタン表面、硬度ショア60。 フォームF、焼き入れと黒色酸化。 超硬セレーション付きM型、黒色酸化処理。 注：グリッパーとインサートは、クランプアーム、グリップシステム、クランプ治具、クランプジョー、自動調心パッドに使用するのに最適です。グリッパーを使用すると、硬い材料や表面の凹凸がある場合でも、非常に高いトルク値を伝達し、平均以上のグリップ力を得ることができます。 フォームO：ダイヤモンドの研磨面をベースにしっかりと接着しています。最小限のクランプ圧で、滑らかなアプリケーションや滑りやすいアプリケーションをサポートするのに理想的です。これにより、ダイヤモンド粒子は、表面へのダメージを最小限に抑えながら、非常に小さな面積でしっかりとグリップすることができます。 ダイヤモンドの表面は、優れた耐摩耗性を発揮します。 フォームP：ポリウレタン表面は、ボールにしっかりと加硫されています。耐摩耗性に優れ、変色もしません。デリケートな表面へのダメージから、最適な保護を提供します。パール状の表面はしっかりとグリップし、空気を逃がすので、接触面とセルフアライメントパッドの間に吸引作用が生じることはありません。 グリッパーとインサートは、以下のアライメントパッドに装着することができます。 注文番号 ...

... 材質：スチールまたはステンレススチール製のネジ穴インサート。これは高いプロダクトのスクラップそして棄却物を回復することを可能にさせます。 軽金属や鋳物など、さまざまな材質のネジ穴に使用することができます。 M6以上の内ネジを持つインサートには、2本のロックピンではなく、4本のロックピンが付属しています。 許容される偏差 許容誤差：記載されているネジは、中程度の許容誤差クラスが適用されます。すなわち、ナットネジは6H、ボルトネジは6gです。その他の寸法は±0.25mmです。 強化ねじインサートには、より大きな応力がかかる用途に使用するため、より強い断面を持つバージョンもあります。 技術的な情報については、ねじ込み式インサートの取扱説明書をご覧ください。 - ...

... 材質：スチールまたはステンレスのスレッドインサート。バージョン：Passivated.Note：スレッドインサートは、破損、引き裂き、または詰まっているネジ穴を再び使用するか、修理することを可能にし、スクラップヒープから高価な製品を保存することを可能にします。 ネジ穴は、軽金属や鋳物を含む様々な材料に使用するのに適しています。 M6以上の内ネジを持つインサートには、2本のロックピンではなく、4本のロックピンが付属しています。 許容される偏差 許容誤差： 記載されているネジは、中程度の許容誤差クラスが適用されます。すなわち、ナットネジは6H、ボルトネジは6gです。 その他の寸法は±0.25mmです。 技術情報については、ねじ込み式インサートの取扱説明書をご覧ください。 - ...

... FTC-Rivsert 鋼 h.12,0 gr1,0-3,0 DH M10/030 T16 スチール製 オープンシリンダーシャンク。 ドーム型ヘッド。 ...

... ITCA4-Rivsert ステンレス鋼 A4 h.7,0 gr0,5-3,0 D M5/030 A4ステンレス鋼。オープンシリンダーシャンク。ドーム型ヘッド。 ...

長さ: 12.5 mm - 32.5 mm

... ブラインドネジチューブリベットナット、フラッシュヘッド、六角シャンク付き ファミリー 変形ねじインサート 製品タイプ 変形スレッドインサート 受入材料 複合材料, 銅, Inox, 軽合金, スチール, 熱可塑性プラスチック, 熱硬化性プラスチック 組立 変形 コーティング 自然状態、白亜鉛メッキ 商品名 デフォームナット デフォームナット デフォーム・ナット®は、円筒形又は六角形のシャンクを持つ金属管状のねじリベットです。その上部はリベットを材料に固定するための変形可能な膨張室で作られています。 内部にアクセスできない部品（例えばチューブ、シートメタル、ボックス構造、複合材料など）に適用できます。それは簡単で素早く適用でき、多用途で、美的に魅力的で、高い技術的機械抵抗の技術的特性を持つ。 箱型構造物の部品組み立てに理想的なシステムであるだけでなく、組み立てが迅速で、すでに完成した部品にも使用できるため、溶接ナットの使用に代わる有効な選択肢でもあります。このため、生産工程のどの段階でも使用でき、技術者に設計段階での自由度を与えている。 最小厚さ0.5mmのあらゆる素材（アルミニウム、スチール、グラスファイバー、プラスチック、複合素材など）に取り付け可能です。そのため、薄いエレメントへのネジ切りの問題は解決されます。 取り付けに必要なのは、円筒形または六角形の穴を開けることだけです。また、2つ以上の部品を組み立てるためのリベットとして使用することもできます。一度取り付ければ、それ以上の仕上げ作業は必要ありません。 ...

長さ: 13 mm - 33 mm

... 丸頭六角シャンク付きブラインドネジチューブリベットナット ファミリー 変形ねじインサート 製品タイプ 変形スレッドインサート 受入材料 複合材料, 銅, ステンレス, 軽合金, スチール, 熱可塑性プラスチック, 熱硬化性プラスチック 組立 変形 コーティング 自然状態、白亜鉛メッキ 商品名 デフォームナット デフォームナット デフォーム・ナット®は、円筒形又は六角形のシャンクを持つ金属管状のねじリベットです。その上部はリベットを材料に固定するための変形可能な膨張室で作られています。 内部にアクセスできない部品（例えばチューブ、シートメタル、ボックス構造、複合材料など）に適用できます。それは簡単で素早く適用でき、多用途で、美的に魅力的で、高い技術的機械抵抗の技術的特性を持つ。 箱型構造物の部品組み立てに理想的なシステムであるだけでなく、組み立てが迅速で、すでに完成した部品にも使用できるため、溶接ナットの使用に代わる有効な選択肢でもあります。このため、生産工程のどの段階でも使用でき、技術者に設計段階での自由度を与えている。 最小厚さ0.5mmのあらゆる素材（アルミニウム、スチール、グラスファイバー、プラスチック、複合素材など）に取り付け可能です。そのため、薄いエレメントへのネジ切りの問題は解決されます。 取り付けに必要なのは、円筒形または六角形の穴を開けることだけです。また、2つ以上の部品を組み立てるためのリベットとして使用することもできます。一度取り付ければ、それ以上の仕上げ作業は必要ありません。 ...

長さ: 9 mm - 23.5 mm

... フラッシュヘッド六角シャンクねじ込み式管状リベットナット ファミリー 変形ねじインサート 製品タイプ 変形ネジ切りインサート 受入れ材料 複合材料, 銅, ステンレス, 軽合金, スチール, 熱可塑性プラスチック, 熱硬化性プラスチック 組立 変形 コーティング 自然状態、白亜鉛メッキ 商品名 デフォームナット デフォームナット デフォーム・ナット®は、円筒形又は六角形のシャンクを持つ金属管状のねじリベットです。その上部はリベットを材料に固定するための変形可能な膨張室で作られています。 内部にアクセスできない部品（例えばチューブ、シートメタル、ボックス構造、複合材料など）に適用できます。それは簡単で素早く適用でき、多用途で、美的に魅力的で、高い技術的機械抵抗の技術的特性を持つ。 箱型構造物の部品組み立てに理想的なシステムであるだけでなく、組み立てが迅速で、すでに完成した部品にも使用できるため、溶接ナットの使用に代わる有効な選択肢でもあります。このため、生産工程のどの段階でも使用でき、技術者に設計段階での自由度を与えている。 最小厚さ0.5mmのあらゆる素材（アルミニウム、スチール、グラスファイバー、プラスチック、複合素材など）に取り付け可能です。そのため、薄いエレメントへのネジ切りの問題は解決されます。 取り付けに必要なのは、円筒形または六角形の穴を開けることだけです。また、2つ以上の部品を組み立てるためのリベットとして使用することもできます。一度取り付ければ、それ以上の仕上げ作業は必要ありません。 ...

... ネジピッチ - 固定用ネジ。M1,4 01860704 直径[mm] - 0.5 - 重量[g] - 1 - 0.5 重量 [g] - 1 重量 [lb(s) - 0,0022 01860201 直径[mm] - 1 重量[g] - 1 重量[lb(s - 0,0022) 01860202 直径[mm] - 2 重量[g] - 1 重量[lb(s - 0,0022) 01860203 直径[mm] - 3 重量[g] - 1 重量[lb(s - 0,0022) ...

... ネジピッチ - 固定用ネジ。M1,6 01866014 直径[mm] - 0.8mm 重量 [g] - 1 重量 [lb(s) - 0,0022 01866003 直径[mm] - 2 重量[g] - 1 重量[lb(s - 0,0022) 01866021 直径[mm] - 3 重量[g] - 1 重量[lb(s - 0,0022) 01866016 直径[mm] - 0,8 重量[g] - 2 重量[lb(s) - 0,0044 ...

... ネジピッチ - 固定用ネジ。M1,6 01866010 寸法 - 13,40 寸法 - .52 直径[mm] - 0,8 - - 直径[インチ] - 0,03 - - 0.5 直径[in] - 0.03mm 重量 [g] - 1 重量 [lb(s) - 0,0022 01866007 寸法 - 13,40 寸法 - 0.52 直径[mm] - 2 直径[in] - 0.08mm 重量[g] - 4 重量 [lb(s) - 0,0088 01866011 - 寸法 ...

本品はクランプアームやグリッパーなどに取り付けるか、直接治具に組み込んで使います。 前面組み付けのタイプは、後面からの組み付けが不可能な仕様に適しています 材質 インサート 硬質合金、セレーション付 本体 熱処理鋼、熱処理、リン酸塩処理 組立 組み付けには嵌合孔を使い、インサートをキャップスクリューで前側から固定します。

... 円筒形鋼ねじ切りインサート-皿頭-ショートタイプ ...

... 当社のヘビーデューティねじ込みインサート（ヘビーデューティねじ込みインサート）には、中央を通るねじ切り領域を備えた多数のオプションが含まれており、チューブおよびボックスセクションで使用するための高負荷ソリューションを提供します。 主にラウンド/スクエアフィッティングタイプで提供され、これらは定期的に大量の重量にさらされるあらゆる種類のヘビーデューティ用途に推奨されます。したがって、M20までのスレッドサイズで入手可能です。 大型機械の足と完璧にペアリングすることで、ハンマーやマレットでまっすぐに打つことができ、産業用オブジェクトや機器に長期的なフィッティングを提供します。 ...

... SHINSは、ネジ山を補強するためのキーロック式ネジ山インサートです。 キーで回転を機械的にロックするため、脱落の心配がありません。 一体化したステンレスの高い強度により、しっかりとした締め付けや、ボルトの締め付け・取り外しが頻繁に行われる場所で使用できます。 アルミなどの軽金属、鋳物、樹脂などの雌ねじの補強や、破損した雌ねじの補修にも最適です。 挿入に特別な技術は必要ありません。 取り付けは、コイルタイプのインサートよりもさらに簡単です。専用工具SKKをご使用ください。 コイルタイプのインサートや特殊な表面処理仕様も可能です。 用途 雌ねじの補強・補修 ...

内径: 2 mm - 24 mm
長さ: 2.2 mm - 72 mm

... DIN 8140 B リベットナット 技術詳細 DIN - 8140 BDIN 8140 B リベットナット、単体 技術的詳細 DIN - 8140 B ...

本体: PA6 – ポリアミドガラス強化 インサート: 真鍮インサート 角管用ねじブッシュ 強化ポリアミド製の角ネジチューブインサートは角中空チューブに使用するように設計されています。 角チューブインサートはレベリングフットと組み合わせて使用され、レベリングフットを目的の機械やフレームに取り付けることができます。 衛生的な設計の機械コンポーネント

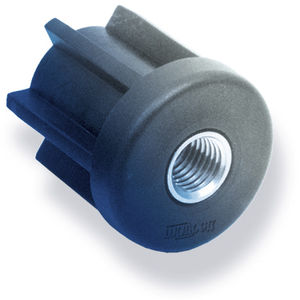

本体: PA6 – ポリアミドガラス強化 インサート: 真鍮インサート 丸管用ねじ込みブッシュ 強化ポリアミド製の丸ネジチューブインサートは、丸中空チューブに使用するように設計されています。 丸チューブインサートはレベリングフットと組み合わせて使用され、レベリングフットを目的の機械またはフレームに取り付けることができます。 衛生的な設計の機械コンポーネント

外径: 8 mm - 11 mm

... メートルインサート M4x8 PA、ナチュラル カラー ナチュラル 材質 PA 原産国 ドイツ 関税番号 39263000 RoHS RoHS対応 ...

... emicoのラメラプラグは幅広い寸法を取り揃えております。外径16mmから193mmまでの丸型ラメラプラグ、20x20から150x150mmまでの正方形ラメラプラグ、20x10から200x120mmまでの長方形ラメラプラグがあります。その他、様々なサイズをご用意しております。 emicoは丸型ラメラプラグを幅広く取り揃えております。このプラスチックプラグの表面は平滑でも火花放電構造でも可能です。パイプ、ボアホール、その他の円形ダクトのシールに最適です。 ...

長さ: 23 mm - 52 mm

... 「製品グループ148の調節可能な脚と組み合わせ可能。 アキシャル荷重容量：最大300 kg" ...

... カムカバー、オイルパンなど自動車用樹脂部品のスクリューブッシュシステム 炭素鋼、ステンレス鋼、真鍮、アルミニウム Zn、ZnNi、ジオメット ...
