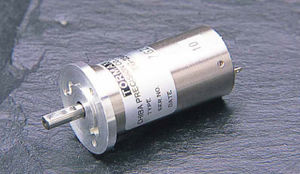

回転速度ジェネレータ

... アプリケーションシャフトの速度を測定するための堅牢な永久励磁タコジェネレータ 大型産業用ドライブに最適 ソリッドシャフト（フランジまたはフット取り付け）、中空シャフト（中空シャフトタイプのタコジェネレーターまたはA4：ボールベアリングなしのツーピースタイプ） 高精度リニアリティの出力信号 10 - 1000 V / 1000 rpm 保護等級IP67、温度補償最高+100 °C オプション湿度および熱帯保護、追加装置の取り付け 製品概要 TDP タコジェネレーターは、計装および制御技術用のアナログ変換器です。恒久的に励磁されたタコジェネレータは、駆動速度をその速度に比例した電圧に変換します。 堅牢な設計と構造により、TDPタコジェネレータは大型の産業用ドライブに適しています。タコジェネレータは、要件に応じて、カスタマイズされたサイズ、カスタマイズされた接続と電圧で製造されます。TDPタコジェネレータは、保護等級IP67まで対応可能です。 速度検出 恒久的に励磁されるTDPタコジェネレータは、駆動速度を速度比例電圧に変換します。 ソリッドシャフト（フランジ取付、フット取付 中空シャフト設計（A4または中空シャフトタイプのタコメーター） オプション：2系統またはエンコーダ/スピードスイッチとの組み合わせ 他社製タコジェネレーターの1:1交換（同等シリーズ） 直流および三相電流のTDPタコジェネレータの幅広い基本シリーズに加え、特殊寸法、特殊フランジまたは適合シャフトのカスタマイズされたタコジェネレータもご要望に応じて製造可能です。 各アプリケーションに適した電圧バージョン ...

・小型、高性能、高信頼性 ・出力電圧のリップルが小さい ・直線性に優れている タコゼネレータの出力波形 本タコゼネレータは、界磁磁束源としてのサマリュウム系希土類磁石を採用しておりますので、定で安定した高磁東が発生しております。従いまして、ムービングコイルタイプのロータが回転する ことにより、コイルに交流が発生しますが、整流子により整流し、刷子を通じて外部に直流に変換し て出力しますので、出力波形は理想的には〔図ーA〕のようになります。 しかし実際には、ロータのインタクタンスによるリアクタンス電圧の影留、プラシの接触抵抗の影 響、さらに界東の分布状態等により、写真のようになります。 異常波形 直流出力電圧の正常な波形は写真のようになりますが、整流子の絶縁部が通過する瞬間、刷子と整 ...
