... 電源や増幅なしで、8台以上のSTB、MoCAコントローラー、モデムに対応。つまり、構内増幅器が不要になり、ノイズが大幅に削減されます。各DOCSISパッシブは劇的なコスト削減を実現し、ネットワークをクリーンアップします。 コンパクトなDOCSISパッシブは、ポート間隔のSCTE準拠を維持しながら、より小さな筐体に収まるように設計されています。ラベルはポートに合わせて色分けされており、設置が容易です。 縦置きでも横置きでも入力配置が変わらないため、ポートへのアクセス性が向上し、従業員のトレーニングが容易になります。 -大幅なコスト削減 -電源不要 -設置時間の短縮 -サービスコールの削減 -電気安全問題の解消 -ノイズの侵入を防ぐ ...
Amphenol/アンフェノール
... フレキシブル・ハイブリッド・エレクトロニクスは、スペースが重視される低電力・低信号アプリケーションに最適です。FHEを選択することで、拡張性の高い製造プロセスを活用して、曲げたり曲げたりする製品を設計できます。モレックスのFHEは、世界トップクラスの印刷、SMT部品取り付け、およびダイカットを活用しているため、FHEは特に望ましいものとなっています。 モレックスでは、多角的なアプローチにより、お客様のアイデアを実現する完全な統合ソリューションを開発しています。業界で最も広範なプリンテッドエレクトロニクスの能力と、エレクトロメカニカルな課題を解決するソリューションを開発する専門知識を持つモレックスは、性能、耐久性、重量、拡張性、およびその他の要件のバランスを取りながら、お客様のニーズに最適なものをアドバイスします。 モレックスのプリンテッドエレクトロニクス機能は、レーザー切断、型抜き、ラミネーションなど、拡張性の高い印刷および変換プロセスを利用しています。0.127mm（0.005インチ）の狭いトレースで、モレックスはお客様のアプリケーションに必要な回路密度とフォームファクターの実現を支援します。 モレックスのエンジニアは、当社のプリンテッドエレクトロニクス機能と組み合わせて、ポリエステル基板上の銀インクにコンポーネントをはんだ付けする世界クラスの方法を開発し、エレクトロニクスを曲げたり曲げたりして狭いスペースに収まるようにしました。当社は、最も厳しい条件下でも信頼性を高めるためにプロセスを合理化しました。このような印刷とSMTの能力を組み合わせることで、お客様にクラス最高のFHEソリューションを提供することができます。 消費者向けおよびスマート家電、ウェアラブル、VR/AR、ハンドヘルド機器 ...
Molex/モレックス
... 当社のOEM多層PCBアセンブリは、エレクトロニクス業界向けにカスタマイズされた洗練されたサーボコントローラボードとPCBAを提供しています。これらの高品質の制御ボードは、精度と信頼性のために設計されており、幅広い電子機器とのシームレスな統合を保証します。当社の製造工程は、OEMの特定のニーズを満たすことを目的としており、最も厳しい条件下で長持ちし、動作するように構築されたカスタマイズされたソリューションを提供します。 ...
Tecoo Electronics
... Tecooは2002年に設立され、PCBAの研究開発と電子製造（EMS）の専門知識を持っています。私達は設計、製造、テスト、箱作り、サプライチェーン、PCBアセンブリおよび製品管理サービスを提供します。製品開発と垂直統合製造の豊富な経験。 ...
Tecoo Electronics
中国を代表する OEM カスタム プリント回路基板アセンブリ メーカーが、精密モーション コントロールの厳格な基準を満たすよう設計された高品質のサーボ コントローラ ボードを提供します。PCB ソリューションのカスタマイズに関する当社の専門知識により、各ボードがお客様の特定のサーボ コントロール要件に完全に適合し、比類のない信頼性とパフォーマンスが実現します。品質とカスタマイズに注力する当社の製造サービスは、お客様の電子プロジェクトを実現するための究極の選択肢です。
Tecoo Electronics
... SIPビデオPCBボードKN519A 40℃-+70℃の危険な純粋な産業環境で働くこと 4～100 I/O出力、外部制御用入力 サポート WAN/LAN、二重通話装置、エコー キャンセル、アップグレード オンライン HDカメラ操作可能な状態で IPPBXなしで50+ IP局のグループ/ダイレクトコールまでのWebページ 音量調整可能 IPアドレス サウンドレポート ご要望に応じて利用可能なドアホンRFIDカードリーダー ...
HONGKONG KOON TECHNOLOGY LTD
製品仕様書 1. VoIP SIP2.0電話 2. DTMFダイヤリング 3. MTBF100000時間 4. MTTR：2時間 5.補助接点：1補助出力、ドライ接点 6.定格負荷：125 VACで0.3A。 30 VDCで1 A 7.連絡先の評価。負荷：抵抗負荷 8.エコーキャンセルコード：G.167 / G.168 9.定格電流：1A 10.最大スイッチング電流：1A 11.最大スイッチング電圧：125 VAC、60VDC 12.音声コード：G.711、G.722、G.729 13. ...
HONGKONG KOON TECHNOLOGY LTD
GSM PCBボードは、アジア最大の産業用電話製造エキスパートであるKNTECHによって製造されています。 GSM PCBボードKN520は現在3g / 4gの任意のスイッチングをサポートしています。 電力消費の面では、内部の蓄電池だけでなく、外部のソーラーマザーボードもサポートしています。会話では、内蔵の3w /8Ωデジタルアンプがスピーカーを直接駆動し、通話品質を完全に保証します。 GSM PCBボードKN520の機能 1. 3 Gまたは4 Gをサポートします（オプション）。 2.電源：AC ...
HONGKONG KOON TECHNOLOGY LTD
両面スルーホール 2.54mm Pitch ユニバーサル基板 高耐熱 175°C max 側面端子付き (2.54mm Pitch) 試作評価に便利な、エポキシガラス両面スルーホール 2.54mmピッチのユニバーサル基板です。 側面が2.54mmピッチの端子形状になっており、カードエッジコネクタを挿入することも可能です。 高耐熱用基板のため、高温評価にも適しています。
... プリント基板製造、部品調達、プリント基板アセンブリからPCBAテストまでのターンキーPCBアセンブリサービス。 ターンキーPCBアセンブリサービスと効率的な生産のためのスマート工場---STHL。 ターンキーPCBアセンブリメーカーを選択する前に、PCBAが完璧に動作することを確認し、PCBプロトタイプを作成する必要があります。STHLのターンキーPCBアセンブリについては、信頼できるパートナーが必要です。一緒に見てみましょう！ ターンキーPCBアセンブリとは何ですか？ ターンキー」とは、プロジェクト請負業者が設計、部品調達、組み立てを行い、テストに合格するまで顧客に引き渡さないことを意味します。 PCBアセンブリは比較的複雑なプロセスで、通常、設計、アセンブリ、テストの3つの段階があります。従来、PCBアセンブリプロジェクトを行うには、PCBメーカー、部品サプライヤー、PCBアセンブラーにコンタクトを取る必要があり、様々なパートナーとのコンタクトに時間を費やしていました。通常、世界中から来ている可能性があるため、彼らとのコミュニケーションに多くの時間を費やす必要があります。 ほとんどの企業は、PCBの製造と組み立てのみを多くのメーカーに委託することを選択しますが、これはコストとエラー率を増加させます。ターンキーPCBアセンブリは、完全にこれらの問題を解決し、Pcbaのための最良のソリューションになることができます。 しかし、STHLが提供するターンキーPCBアセンブリサービスは、より良い選択であり、我々はすべての品質管理を担当しています。同時に、コストを節約し、時間を節約し、便利な移動部品サプライヤーと取引する必要はありません。 ...
Shenzhen STHL Technology Co.,Ltd
... PCBA製造プロセス： 1.設計とレイアウト：最初のステップは、PCBAの基盤となるPCBを設計することです。エンジニアは、コンポーネントとトレースの配置の概要を示すデジタル設計図を作成します。この設計図は、ガーバーファイルとして知られる一連のファイルを生成するために使用されます。 2.製造：PCB製造工程は、機械的サポートと電気絶縁を提供する基材、通常はガラス繊維基板（FR4など）から始まります。基板は薄い銅の層でコーティングされ、トレースを形成するためにエッチングされます。フォトレジスト層が塗布され、化学プロセスで銅が選択的にエッチングされる。最後に、銅トレースを保護し、短絡を防ぐためにソルダーマスクが追加される。 3.組み立て：PCBが完成したら、いよいよ電子部品を取り付けます。PCBに部品を取り付けるには、主にスルーホール技術（THT）と表面実装技術（SMT）の2つの方法があります。THTでは、リード線付きの部品をPCBに開けられた穴に挿入し、反対側をはんだ付けします。SMTでは、部品は基板の表面に直接はんだ付けされる。 4.テストと検査：組み立て後、PCBAは適切な機能と信頼性を保証するために徹底的にテストされなければなりません。これには、目視検査、自動光学検査（AOI）、X線検査、または機能検査が含まれます。この段階で検出された問題は、PCBAが使用可能と判断される前に対処されます。 ...
Shenzhen STHL Technology Co.,Ltd
... 一般的にPCBボードには片面、両面、多層がある。ラジオなどの簡単な電化製品であれば、片面PCBで十分です。しかし、時代の発展に伴い、多機能と少量の電子製品のために、片面および両面PCBは完全に要件を満たすことができないが、多層PCBボードを使用する必要があります。多層PCBボードには、次のような多くの利点があります：高アセンブリ密度と小体積;電子部品間の接続が短縮され、信号伝送速度が速く、配線が便利である;良いシールド効果など。 多層PCBボードの層の数に制限はありません。現在、多層PCBボードの100以上の層、一般的に4Lと6L ...
Shenzhen STHL Technology Co.,Ltd
... Size 2 Tibbo Project PCB, Gen 2は、Tibbo Project System (TPS)ラインに属するTibbo BASIC/C-Programmableボードです。前身のTPP2ボードと比べて、速度と機能が大幅に向上しています。 TPP2(G2)は、3つのタイルに6つのTibbitモジュールと6つのTibbitコネクタを搭載しており、最大4つのシリアルポート、最大12のリレー、最大24の制御ライン（オプトインプット、PWM、オープンコレクタアウトプットなど）を持つTPSの構成を作成することができます。 本製品は、ベアボードとして使用することも、サイズ2のTibbo ...
Tibbo Technology
... YFLEXは、差動インピーダンス100Ωで最大112Gbpsの伝送が可能な特殊な高速FPC（フレキシブルプリント回路）です。YFLEXは、最大112Gbpsの伝送が可能で、差動インピーダンスは100Ωです。この高性能は、基材としてのLCP、銀バンプによる異なるレイヤーの接触、特殊な製造工程など、さまざまな特徴によって実現されています。 これにより、YFLEXは、HF513、HF509、HF601、HF507のような当社の高速コネクタ・シリーズの最良のパートナーとなっています。各YFLEXは、お客様の特定の要件に基づいて設計されるため、ピン止め、層数、配線などのすべてのパラメータを個別に設定することができます。 低損失でGbpsの高速伝送が可能。 過酷な温度、湿度、EMI条件下でも使用可能 レイアウトや要求に応じてカスタマイズ可能 ...
従来のプリント配線基板は、一般的な熱硬化性樹脂材料によりる基材に貫通孔を開口し電気的接続を形成します。プリント配線基板の歴史とともに、プロセス技術は片面から両面、多層プリント配線基板へと発展しました。 出荷最大サイズ： 699mm*594mm 最大銅厚（内層/外層）： 12oz 最大板厚： 5.0mm 最大アスペクト比： 15:1 表面処理： 半田レベラー、金メッキ、銀メッキ、錫メッキ、 OSP、ニッケルパラジウム、金端子
Kinwong

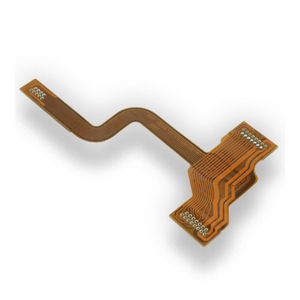

... Flexible Printed Circuit（フレキシブルプリント基板）。軽くて薄い、柔らかくて曲げやすいという長所を持つ特殊なPCB。スマートフォンやノートパソコン、ウェアラブル端末など、さまざまな製品に使用されています。 柔軟性があり、曲げたり折ったりできるため、電気部品の組み立てが容易になります。 軽量・薄型で、モバイル電子機器の軽量化・薄型化・小型化の流れに沿ったものです。 LCPアンテナは、5G時代の高周波・高速伝送の要件に適合しています。 ...
Zhen Ding Tech. Group
... プリント基板端子 信号レベルまたは電力レベルにかかわらず、CONTA-CLIP PCB端子台のプログラムでは、あらゆるアプリケーションに適した端子を見つけることができます。さまざまな接続システム、グリッド寸法、および個別のマーキングやカラーコードにより、エラーのない配線が可能になります。 ...
CONTA-CLIP Verbindungstechnik GmbH
... Ezurio(旧Laird Connectivity)のBL600をあなたのシステムに設計することが、かつてないほど簡単になりました。Laird Connectivityは、DVK-BL600開発キットとともに、Bx600ブレークアウトボードシリーズを発表しました。いずれもWindows、OSX、LinuxからUwTerminalXソフトウェアを介してBL600に接続し、プログラムすることができます。Bx600ブレークアウトボードは、簡素化されたBL600プロトタイピングのための合理的なアプローチを、わずか10分の1のコストで提供します。基本ブレークアウトボード、コイン電池アタッチメント付きボード、コイン電池アタッチメントとUSB-UARTアダプター付きボードの3つのパッケージがあります。DVK-BL600には、インターフェース、センサー、LED、電源オプションなど、より多様なハードウェア部品が搭載されています。 設計要件に適したハードウェア シンプルなプロトタイプオプションが必要な場合でも、テスト用に多くのセンサーやインターフェースが必要な場合でも、Lairdの開発オプションはお客様のことを念頭に置いています。BB600はブレッドボード用のスルーホールを備え、BC600はボード上で直接低電力ソリューションを設計するためのコイン電池電源アダプタを搭載しています。BA600はコイン電池アダプタとUSB-UARTアダプタをバンドルし、電源の柔軟性とvSPのようなアプリケーションでのPCテストを可能にします。DVK-BL600は、あらゆるアプリケーションの設計に役立つ豊富なオンボード機器を提供します。 クロスプラットフォームソフトウェアで思い通りの開発が可能 Lairdの新しいUwTerminalXソフトウェアは、UwTerminalを次のレベルに引き上げ、すべてのデスクトップ環境にsmartBASICをもたらします。UwTerminalX（Windows ...
... Interplex Sunbelt Inc.は、高信頼性、重要なアプリケーション向けにカスタム設計のコネクタとインターコネクトを使用して、高品質のフレックス回路アセンブリサービスを提供しています。 Interplex Sunbelt Inc.は、コンセプト開発から大量生産まで、プログラムの初期段階で迅速なターンプロトタイピングを行う「製造可能性のための設計」フレックス回路アセンブリに焦点を当てた設計サービスを提供しています。 大量生産では、最高品質のFlex Circuit ...
... 医療用電子機器 応用分野：ECGモニター 層数:8層 板厚:1.2mm トレース 幅/スペース:3/3mil 表面 処理:ENIG ...
Guangdong Kingshine Electronic Technology Co.,Ltd.
多种柔板线路板组品、软硬结合板组品 可配套用于移动液晶类产品、手机相机马达产品、高端数码相机等 多种柔板线路板组品、软硬结合板组品 可配套用于移动液晶类产品、手机相机马达产品、高端数码相机等
... これは、パワー・バッテリー・モジュール・コアの電圧と温度をサンプリングするために使用されます。収集されたデータは、データ収集モジュールによって収集・分析された後、バッテリー管理システムのメイン・コントローラー・モジュールに送信されます。メイン・コントロール・モジュールがデータを分析・処理した後、対応するプログラムが発行されます。指示を制御・変更し、バランスの取れた対策を行う。 純電気、ハイブリッド乗用車、物流、乗用車、特殊車両、その他のモデルと48V電源システムに適用可能 主な構成要素オーバーラミネート、FPC、アンダーレイ、ニッケル端子、コネクター、補強材 特徴 1.1、組立時間が短い、小型化が可能、軽量、薄い形状 2、フレキシブル、良好な屈曲性 3、大きな設計領域、三次元配線 4、良好な熱放散 5、配線密度を高めることができる ...
... 寸法: 230.30*144.00 mm 層の数両面 プレートの厚さ: 1.6mm プレートFR-4 表面処理：HASL 鉛フリー 用途オフィスシステムエレクトロニクス 材料 - FR-4 (Tg135 / Tg140 / Tg155 / Tg170/ ご要望に応じて) アルミニウム ロジャース/ PTFEテフロン 表面仕上げ - HASL/OSP/Immersion Gold(FR4) HASL（アルミニウム） プリント配線： - パターンめっき 最大寸法寸法 ...
Shenzhen YLT Circuits CO.,Ltd
... ジャガー車のフロントドアとリアドアの開閉に使用されるPCBA ...
Arab International Optronics
... 標準的な回路基板は、世界中で使用されるPCBの大きな割合を占めています。SYEは、主に2～8層でこれらの基板を製造し、幅広い技術的特徴を備えています。 標準的なメッキスループリント基板は、エレクトロニクス分野、特に産業用製品、自動車用製品に使用されています。 SYEは、以下の特徴を持つスタンダードプリント基板を提供しています： シールドとグランド接続のためのエッジメッキ加工 熱伝導率の高いメタルコア（金属、銅またはアルミニウム） インサートコイン技術 ホットスポット冷却のための銅製インレイ ソルダーレジストは、緑、白、黒、青、赤、黄など。 銅の厚み140μm以上 プリント基板業界で一般的に使用されている全ての表面 ...
Shengyi Electronics Co., Ltd.
... 第7世代HDI（High Density Interconnect）PCB回路基板（任意配線）」は、PCBWayが開発・製造する第7世代HDI PCB回路基板シリーズの一つです。この特定の第7世代HDI回路基板は、Shengyi S1000-2M材料を使用して製造され、レーザー穴あけやラミネーションなどの複数のプロセスを経ています。第7世代HDIボードは、ハイエンドのスマートフォンや他の同様の業界で広範なアプリケーションを見つける。 材料 S1000-2M 厚さ 1.8±0.13mm 最小穴サイズ レーザー穴0.1mm 最小トラック/間隔 75/75um 最小板厚と穴の比率 / 表面仕上げ 無電解金めっき（ENIG） ...
PCBWay
... プリント基板製造、部品調達、プリント基板組立からPCBAテストまでのターンキーPCB組立サービス。 ターンキーPCBアセンブリサービスと効率的な生産のためのスマート工場---PCBasic。 ターンキーPCBアセンブリメーカー---PCBasic。 ターンキーPCBアセンブリメーカーを選択する前に、PCBAが完璧に動作することを確認し、PCBプロトタイプを作成する必要があります。ターンキーPCBアセンブリについては、PCBasic.の定義では、信頼できるパートナーが必要ですか？一緒に見てみましょう！ ターンキーPCBアセンブリとは何ですか？ ...
pcbasic
... 板厚：1.6mm 寸法：118*57.5mm 原材料：PTFE+FR4 基板表面の銅の厚さ：56um 穴の中の銅の厚さ：25um 最小線幅/スペース：0.20mm 最小穴径：0.25mm 表面処理：無電解金めっき≥1μm 用途：通信 専門的なBurkleプレス機と日立穴あけ機により、ラミネートプレス温度曲線とビア粗さの精度が優れており、高周波アプリケーションの整合性が高い。 プラズマデスミア装置とVCPメッキラインをカスタマイズし、バレル銅厚の均一性に優れています。 当社のPCB製造プロセスは、±0.10mmの寸法公差を持つ段差ブラインドスロットの顧客の設計を満たすことができます。 ...
Sun and Lynn Circuits
