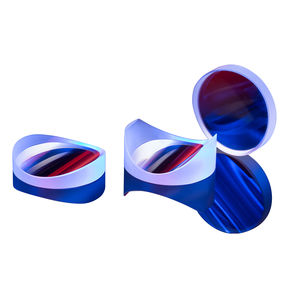

円筒レンズ

直径: 5 mm - 2,000 mm

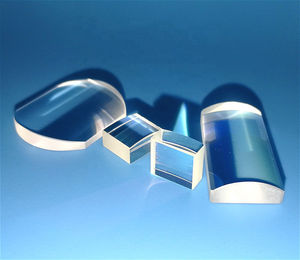

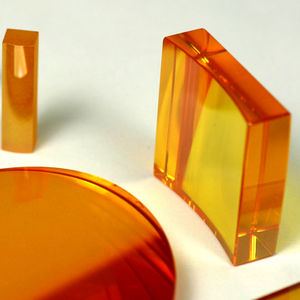

... 半径範囲 2.5ミリメートル半径-∞ 長さ 2.5ミリメートル-5ミリメートル半径：1ミリメートル-40ミリメートル 用 5ミリメートル-10ミリメートル半径：5ミリメートル-100ミリメートル 用 10ミリメートル-1000ミリメートル半径：10ミリメートル-600ミリメートル 用 30ミリメートル-70ミリメートル半径：最大 3000ミリメートル幅 1ミリメートル-2Rまたは250ミリメートル、それぞれ丸い縁取りを提供することができます シリンダーレンズ：1ミリメートル-2 ...

直径: 8 mm

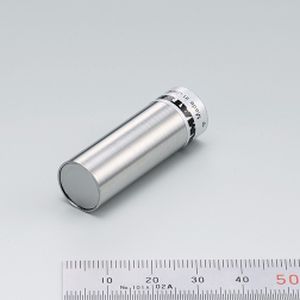

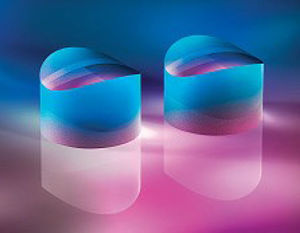

キャピラリレンズは、中空ガラスキャピラリを多数束ねて一方をゆるやかなテーパ－状に加工したX線用光学素子です。 X線源から放射・発散されるX線が中空ガラスキャピラリ内に入射し、壁面で全反射しながら進行角度を変えることを利用し平行化されます。

直径: 6 mm - 25.4 mm

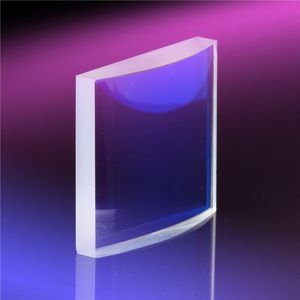

広帯域ARコートアクロマティックレンズ（ダブレットレンズ） 色消しレンズは、色収差を最小限に抑えるために使用されます。色消しの設計はまた球面収差を最小にするのを助けます。アクロマティックレンズは、蛍光顕微鏡、イメージリレー、検査、分光など、さまざまな用途に最適です。アクロマティックレンズは、2つの要素を接合するか、ハウジングに取り付けることで設計されることが多く、同等のシングレットレンズよりもスポットサイズが小さくなります。 1.アクロマティックコンビネーションとはどういう意味ですか？ 色消しレンズは、両方の組み合わされたレンズの光によって形成される像が色収差または色消しがないように、異なる焦点倍率を有する２つの異なる種類のレンズを組み合わせて作られるレンズとして定義することができる。 2.色消しレンズは何に使用されていますか？ 色消しレンズは、色収差を最小限に抑えるために使用されます。色消しの設計はまた球面収差を最小にするのを助けます。アクロマティックレンズは、蛍光顕微鏡、イメージリレー、検査、分光など、さまざまな用途に最適です。 3.私たちはあなたのために何ができますか？ 色消しレンズ アクロマティック複レンズ アクロマティックトリプレット アクロマティックダブレットペア 負の色消しレンズ 色消しシリンドリカルレンズ 近紫外線アクロマティックレンズ 近赤外用アクロマティックレンズ UV-to-nir補正トリプレット

直径: 12.5 mm

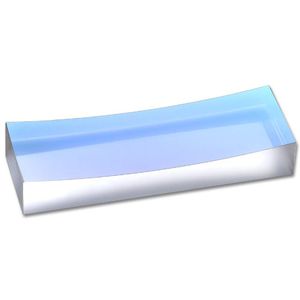

... TECHSPEC® 無彩色シリンダーレンズは、広帯域光源のスケッチを生成するために球状および色彩異常を低減する単一の位置構造でフォーカスライトを利用します。 これらのレンズは、均質な構造と基本的な円筒形レンズの特徴で構成され、表示段階で球形および色彩異常を低減します。 ワイリー単色光源を使用して、無彩色シリンダーレンズは、レンズの数値の通過ごとに50 〜 90 ％ 小さいスポットを生成します。 レンズは、より少ない色分離を使用してフォーカスラインを実現し、またはスマートアナモルフィック画像を製造することによって色異常を低減することができます。 ...

直径: 5 mm - 200 mm

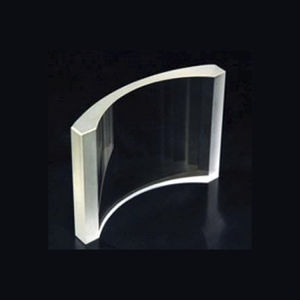

製品情報 オーダーメードに幅広く対応ｓ シリンドリカルレンズは一方向が球面状になっています。このため、１つの軸に光の焦点を合わせることができ、点光源を一本の線に変換することができます。 シリンドリカルレンズは、バーコードスキャナーやレーザープロジェクターなどさまざまな用途に使われています。 製品例： • 平凸/平凹円形レンズ　 • 平凸/平凹方形レンズ　 • メニスカスレンズ • 両凸/両凹レンズ 特長 • ショットはバリューチェーンを熟知し、信頼性の高い製品ポートフォリオを活用してオーダーメードのシリンドリカルレンズを製造 • ...

... 名前が示すように、円筒レンズは円筒形の表面を有する円形または長方形の物体である。 球面レンズとは異なり、焦点点ではなく焦点線にビームを集中させる点で異なります。 両面に反射防止コーティングを施すことで透過性が向上し、光スペクトルの様々な領域に多層コーティングが可能です。 円筒形レンズは、ZnSe、Ge、Si、その他の赤外線材料から作ることができます。 アプリケーションには、レーザスキャナ、レーザダイオードシステム、分光光光度計、プロジェクタ、光学データの保存および検索システムなどがあります。 ...

... ファイバチップ ファイバーチップはファイバーの放射特性を変化させます。医療分野で使用される高出力レーザや球面レンズの入出力結合用のファイバーエンドキャップを提供しています。 球面レンズとエンドキャップ レーザーコンポーネントでは、お客様の仕様に合わせてファイバーチップを製造しています。当社の製品群から適切なファイバータイプを選択し、お客様の仕様要件をお知らせいただければ、個別に対応した製品をご注文いただけます。お気軽にお電話またはメールでお問い合わせください。 出力カップリング用エンドキャップ コネクタの端面で高出力密度が予想される場合は、エンドキャップをファイバ端に接続することで低減することができます。エンドキャップは、純粋な溶融シリカで作られた円筒形のガラス棒であり、必要に応じて標準的なコネクタに組み込むこともできます（例えば、FC/PCコネクタに）。エンドキャップの直径は、ファイバコアの直径よりも大きい。光はその開口数に応じてコアから出ていきますが、エンドキャップの助けを借りてそのパワー密度を下げます。これにより、ファイバーが燃え尽きたり、性能に関連した端面の損傷を受けるのを防ぐことができます。エンドキャップには、シングルモードファイバとマルチモードファイバの両方に使用されるさまざまなタイプがあります。シングルモード・コネクタのフェルールに規定の長さのエンド・キャップを挿入することは、特殊な技術の一つです。 球面レンズ ファイバーから引き出された球面レンズは、その放射特性を最適化します。用途に応じて、光を集光またはコリメートするために使用されます。球状レンズは、個々の直径を持つ形状をしています。 ...

直径: 25, 20 mm
波長: 1,064 nm

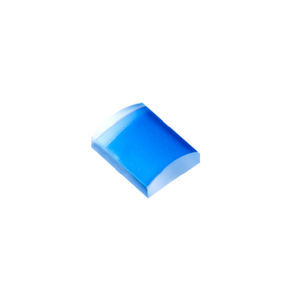

... シリンドリカルレンズ 微細なアニールガラスから製造され、長方形または円形、平面凹面または平面凸面の構成で提供され、光を拡大したり、焦点を合わせたりすることを意味し、様々な多層反射防止コーティングを施すことができます。 製品の説明 シリンドリカルレンズを使用しており、一部分のみに集光力を持たせています。線源からの光を照明や検出するために使用します。また、ビームや画像のアナモルフィック圧縮にも使用されています。特にLD（レーザーダイオード）の出力ビームのアナモルフィック圧縮に広く使用されています。 仕様。 材料: ...

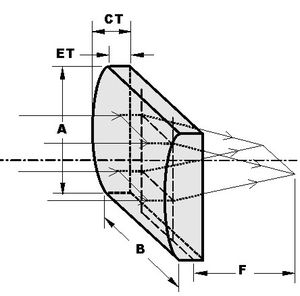

... シリンドリカル平凸レンズは、一次元の外側に膨らんだ曲面と反対側の平らな面で設計された特殊な光学素子です。 シリンドリカル平凸レンズとは？ シリンドリカル平凸レンズとは、一次元外側に膨らんだ曲面と、その反対側の平らな面で設計された特殊な光学素子です。球面平凸レンズが全方向（X軸、Y軸）に集光するのに対し、シリンドリカルレンズは1軸のみに集光します。エイリアン・フォトニクスのシリンドリカル平凸レンズは、このユニークな特性により、球面レンズとは根本的に異なる方法でレーザー光線やその他の光を操作することができます。 ラインフォーカス用シリンドリカル平凸レンズ シリンドリカル平凸レンズは、主に入射光を点ではなく線に集光するために使用されます。このレンズは、光を1つの軸に沿って集光することで、集光された光のラインを作ることができます。これは、バーコードスキャニングのように、正確な読み取りを行うために細く均一な光のラインが必要なアプリケーションでは不可欠です。 シリンドリカル平凸レンズによるアナモフィックビーム整形 エイリアン・フォトニクスのシリンドリカル平凸レンズは、アナモルフィックビーム成形として知られるプロセスで、レーザービームを一次元に圧縮または拡大することができます。この機能は、ビームのアスペクト比を操作する必要がある光学システム、例えば、高精度で材料を加工するために特定のビームプロファイルが必要とされるレーザー加工において非常に重要です。 ...

直径: 0.06 mm - 1.5 mm

... ファイバーまたはロッド状のドーリックGRINシリンドリカルマイクロレンズは、正確な直径と卓越した表面品質を持つ回折限界マイクロレンズです。横向きに照射すると、これらのファイバーは完全な0.5NAのシリンドリカルレンズとして機能します。このレンズの溶融シリカクラッドとグラジエントインデックスコアは非常に高い温度（転移温度は約1100℃）に耐えます。可視光と近赤外光に使用できます。 これらのレンズは、光ファイバーのように大きなプリフォームから引き出され、その後希望の長さにカットされます。断面が丸いため視野が広く、レーザーダイオードとの位置合わせが簡単です。位置決め誤差のほとんどは、単純な集光誤差とビーム方向誤差に帰結します。これにより、自動または手動での位置決めに便利な、効果的なベストフォーカス検索が可能になります。これらのレンズは、単一のレーザーダイオード用の高速軸コリメータとして、またはレーザーダイオードバー用のシリンドリカルレンズアレイの構築に使用することができます。レーザーダイオードバーのピッチまたはレーザーダイオードバー間の距離がレンズ直径より小さいとします。その場合、レンズのエッジをある程度、所望の幅に研磨することができる。 レンズコアは独自のグレーデッドインデックス材料で作られています。その指数プロファイル情報は、秘密保持契約を締結した場合のみ入手可能です。 ...

波長: 589.6 nm

... 材質 BK7;溶融シリカ 直径の公差 +0.0，-0.15mm 厚み公差 +/-0.1mm 軸上焦点距離公差 +/-2 焦点距離 3アーク分 クリアアパーチャー >85 表面形状 λ/4@632.8nm 表面品質 60/40 スクラッチ/ディグ 0.25mm*45° ベベル コーティング 無塗装 ...

直径: 5 mm - 200 mm
波長: 250 nm - 3,500 nm

... シリンドリカルレンズは、平らな面と曲がった面が円筒状になった特徴的な形状を持つ特殊な光学部品です。このレンズは、光を1つの軸で特定の方向に操作し、垂直な軸では光の特性を維持するように設計されています。 シリンドリカルレンズの曲面は、曲率半径が一定であるため、従来の球面レンズとは異なる円筒形の形状をしています。この形状により、シリンドリカルレンズは、直交する軸の光はそのままに、1つの軸に沿った光の集束、コリメート、発散を行うことができます。そのため、乱視の矯正やレーザー光の整形、ライン状の照明などに使われることが多いレンズです。 円柱レンズは、レーザー技術、画像システム、光学機器など、さまざまな分野で応用されています。特にダイオードレーザーなどのレーザービームを楕円形から円形に変化させることで、ビームを整形・誘導する重要な役割を担っています。ビームの形状や方向を制御することで、精密なビーム操作を可能にし、光学性能を向上させます。 シリンドリカルレンズには、反射防止膜（AR膜）が施されていることが重要です。ARコーティングは、望ましくない反射を最小限に抑え、光の透過を最大化することで、光学効率の向上に貢献します。 - ...

... 対応チップセット：TI 0.33インチ1080P DMD 投射比：1.2 投影サイズ：40"~300" 対応光源：LED ...

... シリンドリカルレンズは、目の乱視を矯正したり、距離計に使用され、乱視を発生させ、光の点を線に引き伸ばすために、バーコードスキャン、投影光学システム、レーザー測定システム、ホログラフィーに広く使用されている。 シリンドリカルレンズは、UPTの平凸レンズと平凹レンズがあります。 ...

直径: 0.5 mm - 150 mm

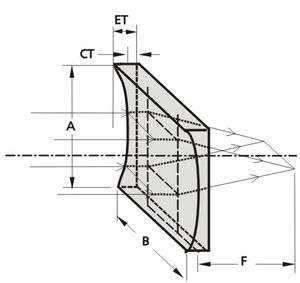

を平凹シリンドリカルレンズは軸に光するために使用。 負円筒レンズからコリメート入力ライト離れ発散することができる。 平凹面円筒レンズのために使用され次元圧縮の画像、anamorphicビーム整形、とレーザーライン世代。 説明の平凹シリンドリカルレンズ - を平凹シリンドリカルレンズ発散リニア仮想画像形成、を制御するために使用のサイズビーム1方向。 をこのレンズはBK7、ではないので適切な紫外線波長。 - を平シリンドリカルレンズはスキャナで使用される、spectrometers、染料レーザー、音響光学光学、光学プロセッサ、および他の同様のアプリケーション。 ...

... 正シリンドリカルレンズは、レーザースキャナー、分光学、色素レーザー、音響光学、その他の用途において、非線形結晶における効果的な高調波発生のために、光を細い線に集光するために使用されます。ダイオードレーザー出力の円形化、リニア検出器のエネルギー収集、スリット入力へのカップリングに最適です。 これらのレンズに使用される最も一般的な材料はBK7とUVFSです。しかし、UVFSには様々なグレードがあり、特定の用途には特定のグレードのガラスを選択する必要があります。どのタイプのガラスがお客様の用途に最適か迷われた場合は、弊社までご相談ください。 シリンドリカルレンズは通常、電子ビーム技術でコーティングされ、1面あたりR<0.2%の反射率を達成できますが、より要求の厳しい用途にはスパッタリング技術を使用してR<0.1%の反射率を達成します。 私たちにご相談ください。当社には経験豊富なコーティング・エンジニアのチームと、プロトタイプを作成し、お客様のアイデアを明確に定義された生産工程に移行するための計測能力があります。 素材 BK7、FS、UVFS、CaF2、ZnSe タイプ ポジティブ、ネガティブ 寸法 3 ...

波長: 1,064 nm

ガラスシリンドリカルレンズは、単一の焦点よりも単一の焦点線に入射ビームを集束させるために使用され、正と負の両方の焦点距離があります。 直径公差： + 0 / -0.25mm 厚さの許容： ±0.25mm 並列処理： ≤10arcsecまたは30±5arcmin クリアアパーチャ： 中心径の85％以上 表面品質： 10–5スクラッチ＆ディグ ARコーティング： 表面あたりR≤0.25％@ 1064nm（単一波長）| R≤0.3％@ 1064nm（二重波長） ダメージしきい値： ...

直径: 0.1 mm - 800 mm

... シリンドリカルレンズ 時間：2020-09-17 19:14 簡単な紹介：属性 规格 /仕様 外径(mm ) 0.1mm-800mm 厚み（mm ) 0.5 公差(mm ) 0.01 表面粗さ 10/5 集積度 5 クリアパーチャー 100 ...

... * 焦点距離-15 mm ～-500 mm の 平面凹型円筒レンズは、レーザースキャナー、分光法、色素レーザー、音響光学系、光学プロセッサ、その他の同様の用途で使用されます。 ダイオードレーザ出力の循環に最適です。 これらのレンズには様々な反射防止コーティングが用意されています。 必要に応じて、カスタム切断、縁取り、コーティング、または完全な製造を提供することができます。 ...

... CreatorOpticsカスタム様々な光学円筒レンズ. 利用可能な材料は次のとおりです。 -BK7およびあらゆる種類の光学カタログガラス -赤外線グレードおよび紫外線グレードの溶融シリカガラス/溶融石英。 コーニング7980、NKFS、JGS1、JGS2、JGS3 -光結晶およびレーザー結晶。サファイア、石英、シリコン、ゲルマニウム、セレン化亜鉛（ZnSe）、フッ化カルシウム（CaF2） -ホウケイ酸ガラスおよび他の機能ガラス。 BOROFLOAT 33、Pyrex 基本タイプ：プラノ凸円筒レンズ、プラノ凹型円筒レンズ、二重凸円筒レンズ、二重凹型円筒レンズ 幾何学形状：丸/円形、正方形または長方形、特殊切削 光学コーティング：異なるに基づく反射防止コーティング ...
